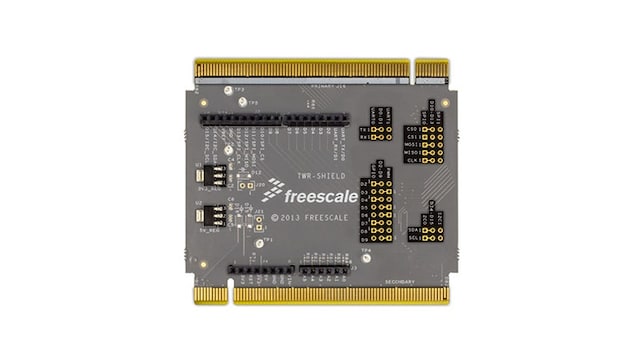

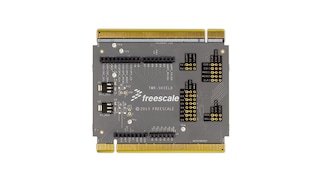

面向塔式系统的屏蔽适配器模块

TWR-SHIELD 试生产

滚动图片以放大

The TWR-SHIELD shield adapter module allows commercially available, easy-to-use Arduino® shields to be incorporated into the Tower® System. 该模块让您能够在塔式系统开发平台内利用简单易用的流行开源电子平台(Arduino®)。只需将所选屏蔽附加到TWR-SHIELD模块，然后组装到带处理器模块的塔式系统中，即可开始设计。就是这么简单！

产品详情

特征

DEMOAC

  • 集成式，USB BDM
  • 电源开关
  • 电源输入选择接头
    • 板载5V稳压器
    • USB BDM供电
    • 可以选择通过连接器J1供电
  • 4MHz XTAL振荡器
  • 3轴加速度传感器
  • LEDs – four users, one power, one reset
  • Push button switches – four users, one reset
  • 5KΩ POT
  • 用于断开用户功能的跳线
  • 80针MCU端口用于访问MCU信号
  • 4个20针接头支持插入式MCU模块
  • IIC端子选择接头

DEMOACEX

  • 80针MCU端口用于连接DEMOAC板
  • 9通道电场传感器
  • 带转轮和按钮的电场触摸板
  • 两个低通RC滤波器
  • 用于电场传感器的5V – 12V升压开关电源
  • LED – 10个指示用户操作，一个电场工作指示灯
  • CAN 2.0 A/B PHY，带三位接头
  • 用于断开所有I/O信号的跳线
  • SOIC and TSSOP pads for external ICs
  • 大空间通孔原型设计区域，邻接5V和GND电压
