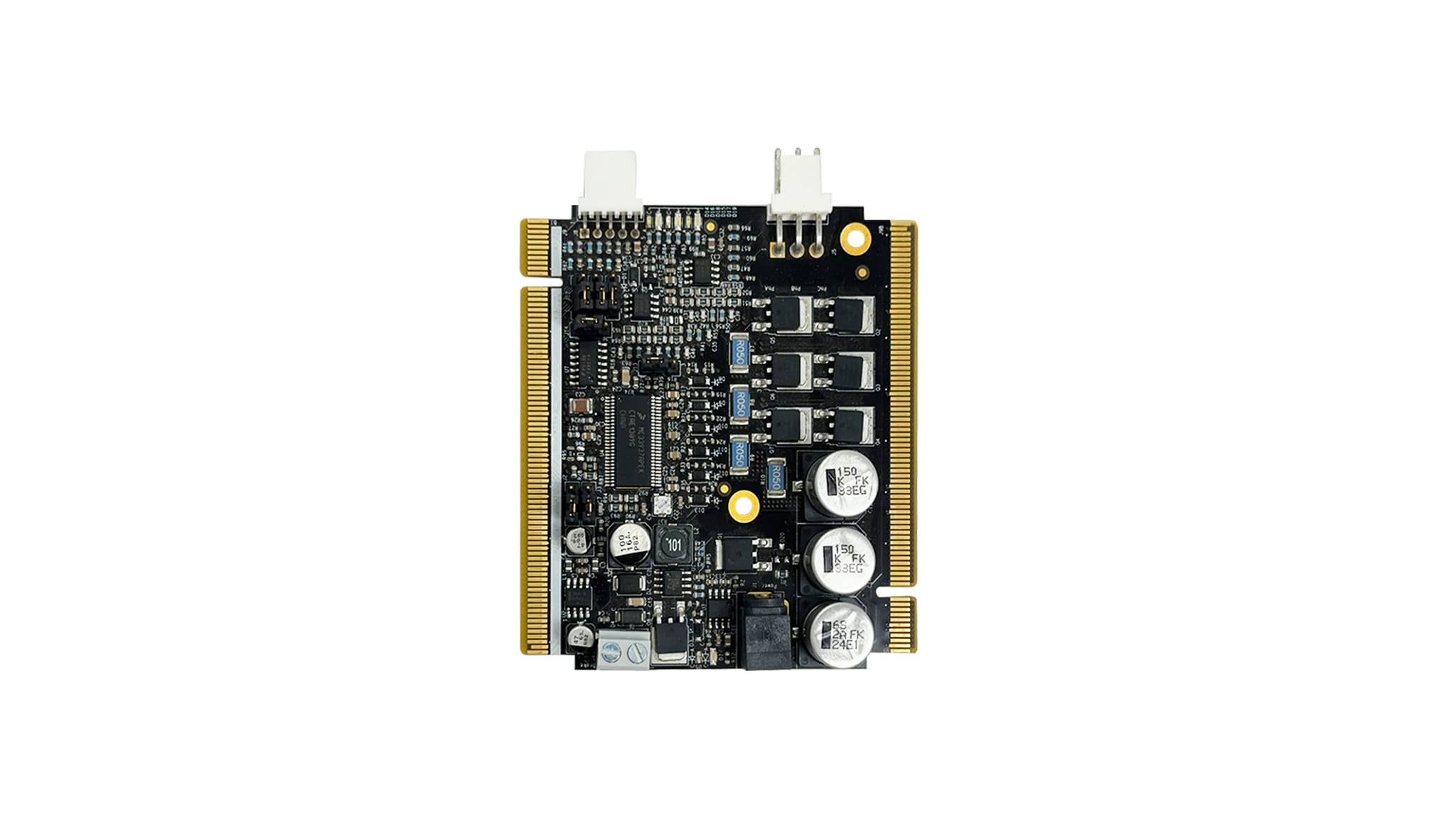

采用恩智浦TWR-MC-LV3PH低电压3相电机控制模块为您的塔式系统设计添加三相无刷直流(BLDC)电机和永磁同步电机(PMSM)的电机控制功能。

这个模块将一个塔式系统开发工具有效地转换为一套包含BLDC电机的电机控制参考设计套件。
与所有塔式系统模块的标配一样，TWR-MC-LV3PH可在整个开发平台上互换，而且可与各种现有的模块，包括TWR-K60N512、TWR-56F8257、TWR-K40X256、TWR-KV46F150M、TWR-KV31F120M、TWR-KV10Z32和TWR-KV11Z75M一起使用。
面向MC33937的Processor Expert^®组件能够帮助您快速完成嵌入式应用的开发

设计文件

软件

产品详情

支持的器件

通用负载开关

预驱动器

MC33937: 3相场效应晶体管预驱动器

特征

电源管理

电源电压输入为12–24 VDC，最高可扩展至50 VDC
输出电流最高为8 amps
电源反向极性保护电路
低电压板载电源

3相桥逆变器(6组MOSFET)
带有过流和欠压保护的3相MOSFET栅极驱动器

数据连接

电机功率和信号连接器

传感器

3相和DC总线电流感应分流器
DC总线电压感应
3相反电动势电压感应电路
编码器/霍尔传感器感应电路

用户组件

用户LED
电源打开LED
6个PWM LED二极管

Kinetis Designs - 参考设计库

该参考设计库包含采用Kinetis MCU的资源和参考设计，能够帮助您快速启动下一个嵌入式项目。

购买选项

点击展开

TWR-MC-LV3PH
停产

Tower System, Peripheral Module, Motor Control, Low-Voltage 3-Phase.

套件包含

TWR-MC-LV3PH模块
BLDC电机
电源
快速入门指南文档
