Tower Plug-In Carrier Module

TWR-TWRPI-BD

滚动图片以放大

Incorporating sensors, radios and other peripheral elements into your embedded design is easy with the Tower® Plug-In Carrier Module (TWR-TWRPI-BD).

该外围模块允许添加最多3个通用塔式插件 (TWRPI) ，包括加速度传感器，气压计，无线电等，可实现快速原型设计和评估。

由于该外设模块是所有塔式系统模块的标配，因而可以在整个模块化开发平台上互换，而且可与各种现有的控制器模块，包括TWR-K60D100M和TWR-K70F120M一起使用。

产品详情

支持的器件

传感器

运动传感器

  • MMA8451Q: ±2g/±4g/±8g，低重力加速度，14位数字加速度传感器

特征

数据连接

  • 独立的UART接口，插槽A和C上带可选流量控制
  • Access to Tower® Plug-In (TWRPI) sockets allowing SPI, I2C, and UART communication interfaces
  • Independent SPI interfaces, each with two selectable followers select signals
  • Selectable I2C-bus shares between all TWRPI sockets
  • 独立选择通用IO或中断功能
  • 所有信号可与塔式系统隔离，以避免信号与新增的塔式模块冲突
  • 可选TWRPI ID信号，用于检测TWRPI模块

购买选项

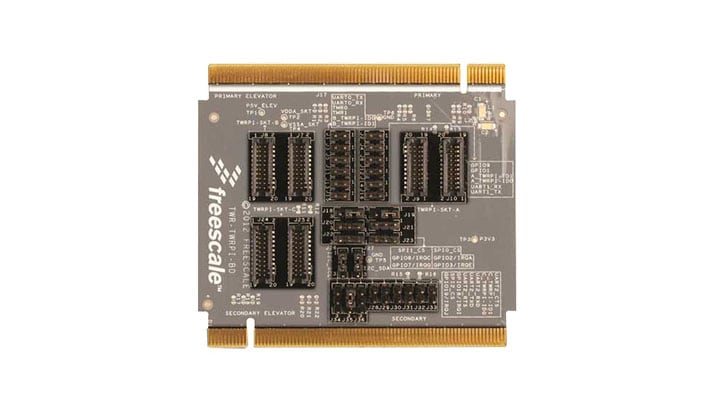

TWR-TWRPI-BD-Image

点击展开

  • TWR-TWRPI-BD

  • Tower System, Peripheral Module, Plug-In Carrier Board.

    • TWR-TWRPI-BD板
    • 快速入门指南
