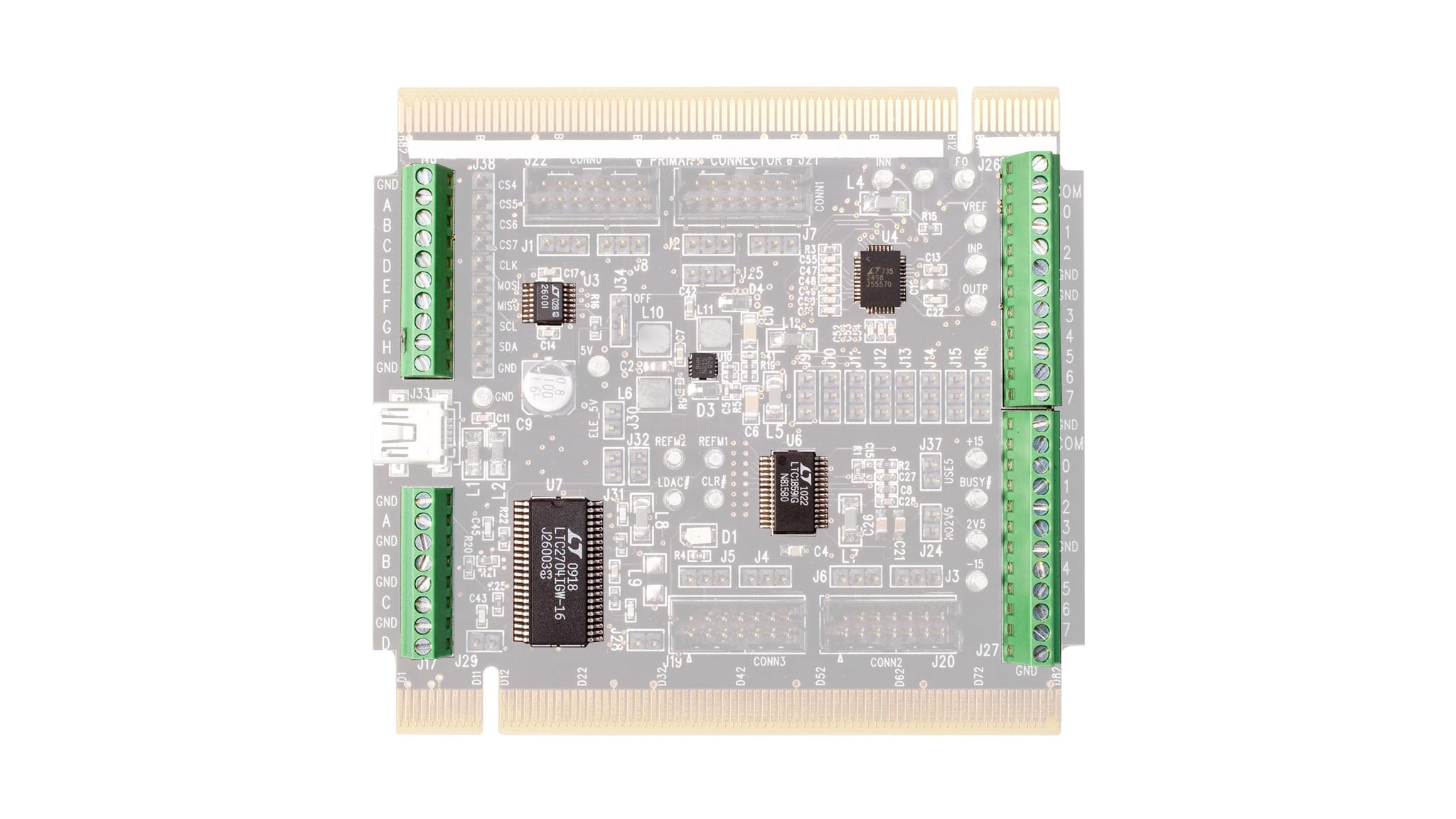

高精度模拟塔式系统模块

TWR-ADCDAC-LTC

滚动图片以放大

采用与Linear Technology共同开发的易于使用、插件式模拟模块，扩展塔式系统的功能。

通过串行端口(SPI或I2C)进行简单配置后，可快速访问模拟模块的功能，并提供模数转换器(ADC)或数模转换器(DAC)的读写功能。为传感、电池充电、医疗等各种应用添加模拟功能。

该外设模块可与塔式系统中的其他MCU及外设模块结合使用。

产品详情

特征

数据连接

  • 可通过带SPI接口的任何处理器模块进行控制

电源管理

  • Linear Technology稳压器
    • LTC3471 – 双1.3A，1.2MHz升压/逆变器
  • Linear Technology电压参考
    • LTC6655-5 – 0.25ppm噪声，低漂移精度缓冲5V电压参考
  • 面向塔式系统的高精度模拟外围模块
  • 4个14针接头，可与任何Linear Technology QuikEval ™ 演示板连接
  • 两个Linear Technology数模转换器(DAC)
    • LTC2704-16 – 四通道16位电压输出SoftSpan DAC，带有回读功能
    • LTC2600 – 八通道16位轨到轨DAC
  • 两个Linear Technology模数转换器(ADC)
    • LTC1859 – 8通道，16位100ksps SoftSpan ADC，带有关断功能
    • LTC2498 – 24位 8-/16-通道Delta Sigma ADC，带有Easy Drive输入电流消除功能

购买选项

TWR-ADCDAC-LTC-Image

点击展开

  • TWR-ADCDAC-LTC

  • Tower System, Peripheral Module, High Precision Analog.

    • TWR-ADCDAC-LTC模拟模块
    • 所需的线缆
    • 快速入门指南文档
  • CNY982.93
  • 数量为 1
从分销商处购买
