单芯片16/32位微控制器；128/256 kB ISP/IAP flash，带10位ADC
LPC2114FBD64 接收通知

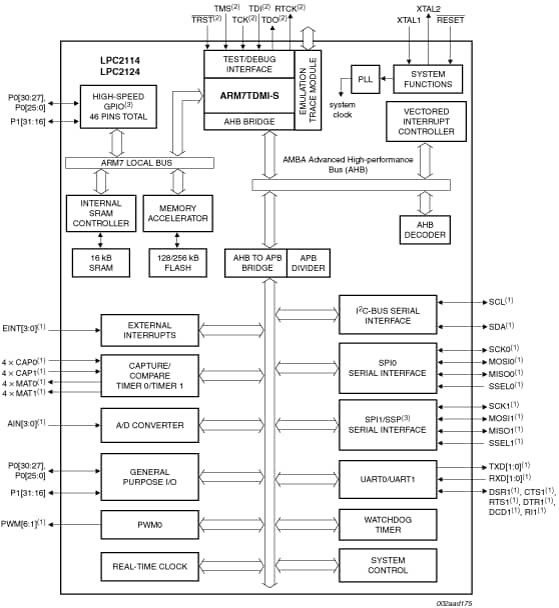

LPC2114/2124基于16/32位Arm7TDMI-S™ CPU，支持实时仿真和嵌入式跟踪，并拥有128/256 KB的嵌入式高速Flash存储器。128位存储器接口和独特的加速架构使得32位代码可在最高时钟速率下执行。对代码大小要求严格的应用程序，可选用的16位Thumb模式以最小的性能损失换取超过30%的代码缩减。
其64引脚的紧凑型封装，低功耗，多个32位定时器，4通道10位ADC，PWM通道和46个快速GPIO线以及多达9个外部中断引脚，使得这些微控制器特别适用于工业控制、医疗系统、门禁控制以及销售点类的应用。具备丰富的附加串行通信接口，它们也同样非常适用于通信网关，协议转换器，嵌入式软调制解调器以及其它许多通用应用。
注：在整个数据表中，无论器件是否以/00或/01为后缀，LPC2114/2124都将适用。只有在必需的情况下，才会使用/00或/01后缀来区分不同的器件。
Outline 3d SOT314-2
产品详情
特征
2.1 LPC2114/2124/01芯片的主要特性
- 快速GPIO端口，其端口引脚切换速度可比原器件快3.5倍。这些端口还允许随时读取端口引脚，无论其功能如何。
- ADC的专用结果寄存器可减少中断开销。配置用于数字I/O功能时，ADC 5 V耐压。
- UART0/1包括小数波特率生成器、自动波特率功能以及在硬件中完全实施的信号交换流控制。
- 带有缓冲的SSP串行控制器，可支持SPI、4线SSI和Microwire格式。
- SPI可编程的数据长度和主机模式增强。
- 多元化代码读保护(CRP)允许实施不同的安全级别。LPC2114/2124/00器件也具有同样的特点。
- 通用定时器可用作外部事件计数器。
2.2 所有器件的共同特性
- 16/32位Arm7TDMI-S™微控制器，采用超小型LQFP64封装。
- 16 kB片内静态RAM。
- 128/256 kB片上flash可编程存储器。128位宽接口/加速器实现高速的60 MHz操作。
- 通过片上启动引导程序软件执行在系统编程(ISP)和在应用编程(IAP)。闪存编程每512 B行只需1 ms。单扇区或全芯片擦除只需400 ms。
- EmbeddedICE-RT接口支持断点和观察点。通过片上RealMonitor软件调试前台任务时，中断服务例程可继续执行。
- 嵌入式跟踪宏单元(ETM)允许对指令的执行进行非入侵式高速即时跟踪。
- 四通道的10位ADC，转换时间低至2.44 µs。
- 两个32位定时器（带4个捕获通道和4个比较通道）、PWM单元（6个输出）、实时时钟(RTC)和看门狗。
- 多个串行接口，包括两个UART (16C550)、快速I²C总线(400 kbit/s)和两个SPI。
- 可编程的片上锁相环提供最高60 MHz CPU时钟，建立时间为100 µs。
- 矢量中断控制器带可配置优先级和矢量地址。
- 多达46个5 V耐压的通用I/O引脚。提供多达9个边沿或电平触发的外部中断引脚。
- 工作范围从1 MHz到30 MHz的片上晶体振荡器。
- 两个低功耗模式：空闲和掉电。
- 处理器通过外部中断从掉电模式唤醒。
- 外设功能的单独使能/禁用可进行功率优化。
- 双电源供电：
- CPU工作电压范围为1.65 V到1.95 V (1.8 V ± 0.15 V)。
- I/O电源范围为3.0 V到3.6 V (3.3 V ± 10 %)，I/O 5 V耐压。16位/32位ARM7TDMI-S处理器。
