16/32位Arm®微控制器；256 kB ISP/IAP闪存，带CAN、10位ADC和外部存储器接口
LPC2292FET144 接收通知

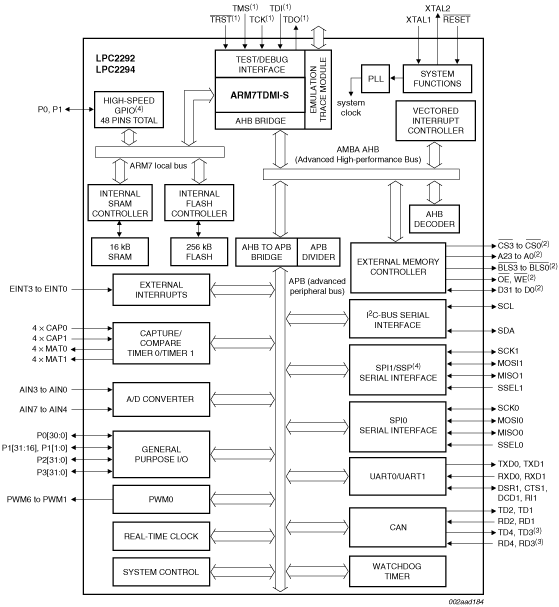

LPC2292/2294微控制器，基于16位/32位Arm7TDMI-S™ CPU，支持实时仿真和嵌入式跟踪，并拥有256 KB的嵌入式高速Flash存储器。128位宽存储器接口和独特的加速器架构能以最大时钟速率执行32位代码。对于代码大小攸关的应用程序，备用16位Thumb模式可用最小的性能损失换取超过30%的代码压缩。
144引脚封装、低功耗、各种32位定时器、8通道10位ADC、2个或4个(LPC2294)先进的CAN通道、PWM通道以及多达9个外部中断引脚，使得这些微控制器特别适合汽车、工业控制应用、医疗系统以及容错维护总线。可用的GPIO数从76个(有外部存储)到112个(单芯片)。凭借丰富的附加串行通信接口，它们也适用于通信网关、协议转换器以及其它许多通用应用。
备注：在整个数据手册中，无论器件是否以/00或/01为后缀，LPC2292/2294都适用。只有在必需的情况下，才会使用/00和/01后缀来区分不同的器件。
sot569-2_3d
产品详情
特征
LPC2292/2294/01器件的主要特性
- 快速GPIO端口使端口引脚能够以高达原始器件3.5倍的速度切换。这些端口还允许随时读取端口引脚，无论其功能如何。
- ADC的专用结果寄存器可减少中断开销。配置用于数字I/O功能时，ADC焊盘具有5 V容限。
- UART0/1包括小数波特率生成器、在硬件中完全实施的自动波特率功能以及信号交换流控制。
- 缓冲SSP串行控制器，支持SPI、4线SSI和Microwire格式。
- SPI可编程的数据长度和主机模式增强。
- 多元化代码读取保护(CRP)允许实施不同的安全级别。LPC2292/2294/00器件也具有同样的特点。
- 通用定时器可作为外部事件计数器操作。
所有器件的共同特性
- 16/32位Arm7TDMI-S™微控制器，采用LQFP144封装。
- 16 kB片上静态RAM和256 kB片上闪存程序存储器。128位宽接口/加速器实现高速的60 MHz操作。
- 通过片内启动引导程序软件执行在系统编程/在应用编程(ISP/IAP)。400 ms内执行单flash扇区或全芯片擦除，1 ms内编程256 B。
- EmbeddedICE-RT和嵌入式跟踪接口通过片上RealMonitor软件提供即时调试，并对指令的执行进行高速跟踪。
- 两个/四个(LPC2292/2294)互连的CAN接口，带高级验收滤波器。附加串行接口，包括两个UART (16C550)、快速I²C总线(400 kbit/s)和两个SPI。
- 8通道10位ADC，转换时间低至2.44 µs。
- 两个32位定时器(带4个捕获通道和4个比较通道)、PWM单元(6个输出)、实时时钟(RTC)和看门狗。
- 矢量中断控制器(VIC)带可配置优先级和矢量地址。
- 可配置的外部存储器接口，最多4个块, 每块拥有最高16 MB和8/16位/32位数据宽度。
- 多达112个通用I/O引脚(5 V容限)。提供多达9个边沿/电平敏感型外部中断引脚。
- 可编程的片上PLL提供最高60 MHz CPU时钟，建立时间为100 µs。
- 片上晶体振荡器的工作范围应介于1 MHz到25 MHz之间。
- 省电模式包括空闲模式和掉电模式。
- 处理器通过外部中断从掉电模式唤醒。
- 外设功能提供单独使能/禁用，可实现功率优化。
- 双电源：
- CPU工作电压范围为1.65 V到1.95 V (1.8 V ± 0.15 V)。
- I/O电源范围为3.0 V到3.6 V (3.3 V ± 10 %)，具有5 V容限I/O焊盘。
