Arm7™，带512 kB闪存、58 kB SRAM、以太网、USB 2.0设备、CAN，以及10位ADC
LPC2378FBD144 接收通知

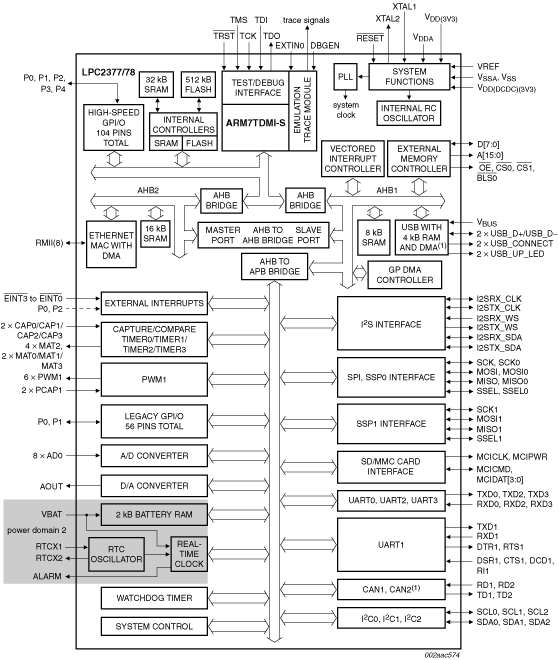

LPC2378是一种适合嵌入式应用的Arm7™微控制器，具有高集成度和低功耗的特点，运行频率为72 MHz。功能包括512 KB闪存、58 kB SRAM、以太网MAC、USB设备、DMA控制器、4个UART、2个CAN通道、2个SSP、1个SPI、3个I2C、I2S、8通道10位ADC、10位DAC、PWM、4个通用定时器、独立电池供电的低功耗实时时钟，以及最多104个通用I/O引脚。LPC2378与LPC176x Cortex-M3微控制器系列引脚兼容。
sot486-1_3d
产品详情
特征
- Arm7TDMI-S™处理器，运行频率高达72 MHz
- 高达512 kB的片内闪存程序存储器
- Arm局部总线上的32 kB SRAM，用于高性能CPU访问
- 用于以太网接口的16 kB SRAM
- 用于通用DMA的8 KB SRAM
- 双路先进高性能总线(AHB)系统
- EMC提供对静态设备的支持
- 先进的矢量中断控制器(VIC)
- AHB上的通用DMA控制器(GPDMA)
- 以太网MAC以及相关的DMA控制器
- 4个带小数波特率生成器的UART
- USB 2.0全速设备，带片内PHY和相关DMA控制器。
- SPI控制器
- 双通道CAN控制器
- 2个SSP控制器，带FIFO和多协议功能
- 3个I2C总线接口
- I2S (音频芯片互联)接口，用于数字音频输入或输出
- SD/MMC存储卡接口
- 104个通用I/O引脚，带可配置的上拉/下拉电阻
- 在8引脚中输入多路复用的10位ADC
- 10位DAC
- 4个通用定时器/计数器
- 一个PWM/定时器模块，支持三相电机控制
- 实时时钟(RTC)
- 由RTC电源引脚供电的2 kB SRAM
- 看门狗定时器(WDT)
- 与现有工具兼容的标准Arm测试/调试接口
- 仿真跟踪模块支持实时跟踪
- 3.3 V单电源(3.0V 至 3.6V)
- 4种低功耗模式：空闲模式、睡眠模式、掉电模式和深度掉电模式
- 四个可配置为边沿/电平敏感型的外部中断输入
- 处理器从掉电模式唤醒
- 两个独立的电源域，允许功耗微调
- 为进一步节电，每个外设都有其自己的时钟分频器
- 采用中断和强制复位的独立阀值进行掉电检测
- 片上上电复位
- 工作范围从1 MHz到25 MHz的片上晶体振荡器
- 校准到1％精度的4 MHz内部RC振荡器
- 片上PLL允许CPU以最大CPU速率运行
- 用于简化的电路板测试的边界扫描
目标应用
- 工业控制
- 医疗系统
- 协议转换器
- 通信
