Arm7,带512 k闪存、58 kB SRAM、以太网、USB 2.0设备/主机/OTG、CAN以及10位ADC

LPC2388FBD144

查看产品图片

产品详情

选择区域:

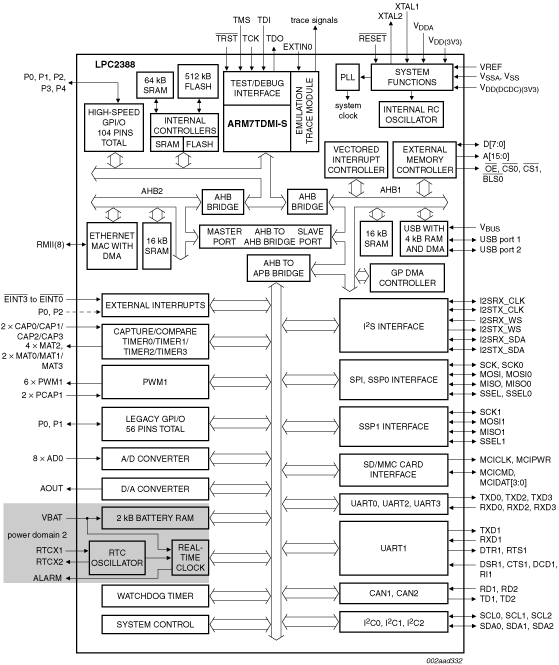

框图

Block diagram: LPC2388FBD144

特征

  • Arm7TDMI-S处理器,运行频率高达72 MHz
  • 高达512 KB的片内闪存程序存储器
  • Arm局部总线上的64 kB SRAM,用于高性能CPU访问
  • 用于以太网接口的16 kB SRAM。也可被用作通用SRAM
  • 用于通用DMA的16 KB SRAM也可通过USB访问
  • 双路先进高性能总线(AHB)系统
  • EMC提供对静态设备的支持
  • 先进的矢量中断控制器(VIC)
  • AHB上的通用DMA控制器(GPDMA)
  • 以太网MAC以及相关的DMA控制器
  • USB 2.0 Device/Host/OTG,带片上PHY和相关DMA控制器
  • 4个带小数波特率发生器的UART
  • 双通道CAN控制器
  • SPI控制器
  • 2个SSP控制器,带FIFO和多协议功能
  • 3个I2C总线接口
  • I2S (音频芯片互联)接口,用于数字音频输入或输出
  • SD/MMC存储卡接口
  • 104个通用I/O引脚,带可配置的上拉/下拉电阻
  • 在8引脚中输入多路复用的10位ADC
  • 10位DAC
  • 4个通用定时器/计数器
  • 一个PWM/定时器模块,支持三相电机控制
  • 实时时钟(RTC)
  • 由RTC电源引脚提供动力的2 KB SRAM
  • 看门狗定时器(WDT)
  • 与现有工具兼容的标准Arm测试/调试接口
  • 支持实时跟踪的仿真跟踪模块
  • 3.3 V单电源(3.0V 至 3.6V)
  • 4种低功耗模式:空闲模式、睡眠模式、掉电模式和深度掉电模式
  • 四个可配置为边沿/电平触发的外部中断输入
  • 处理器通过任何中断从掉电模式唤醒
  • 两个独立的电源域,允许功耗微调
  • 为进一步节电,每个外设都有其自己的时钟分频器
  • 采用中断和强制复位的独立阀值进行的掉电检测
  • 片上上电复位
  • 工作范围从1 MHz到25 MHz的片上晶体振荡器
  • 校准到1%精度的4 MHz内部RC振荡器
  • 片上PLL
  • 用于简化的电路板测试的边界扫描

目标应用

  • 工业控制
  • 医疗系统
  • 协议转换器
  • 通信
