具有睡眠模式的第二代CAN SIC收发器(ASIL B和1.8V VIO)
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。
TJA1467是一款具备待机模式的CAN SIC收发器，专为下一代汽车及工业CAN网络而打造。该器件完全符合ISO 11898-2:2024和SAE J22841至J2284-5标准，能够最大限度地减少信号振铃，在5Mbit/s速率下实现稳定可靠的CAN FD通信；在大型复杂的网络拓扑中，支持8Mbit/s的数据速率。
与TJA1463相比，TJA1467提供了更具成本效益的解决方案，同时增加了ASIL B功能安全，并扩展了Vbat工作电压范围，具备兼容CAN XL的总线负载能力。它与恩智浦现有的CAN收发器系列(包括TJA1043、TJA1443和TJA1463)完全向后兼容，从而确保能够无缝集成到现有的CAN和CAN FD系统设计中。
产品详情
特性
一般特性
- 符合ISO 11898-2:2024、SAE J2284-1至SAE J2284-5和SAE J1939-14标准
- 高达8Mbit/s的CAN FD通信
- VIO输入允许直接连接1.8V、3.3V和5V微控制器(兼容TJA1462A)
- 低电磁辐射(EME)和高电磁抗扰性(EMI)
- 符合AEC-Q100 1级标准

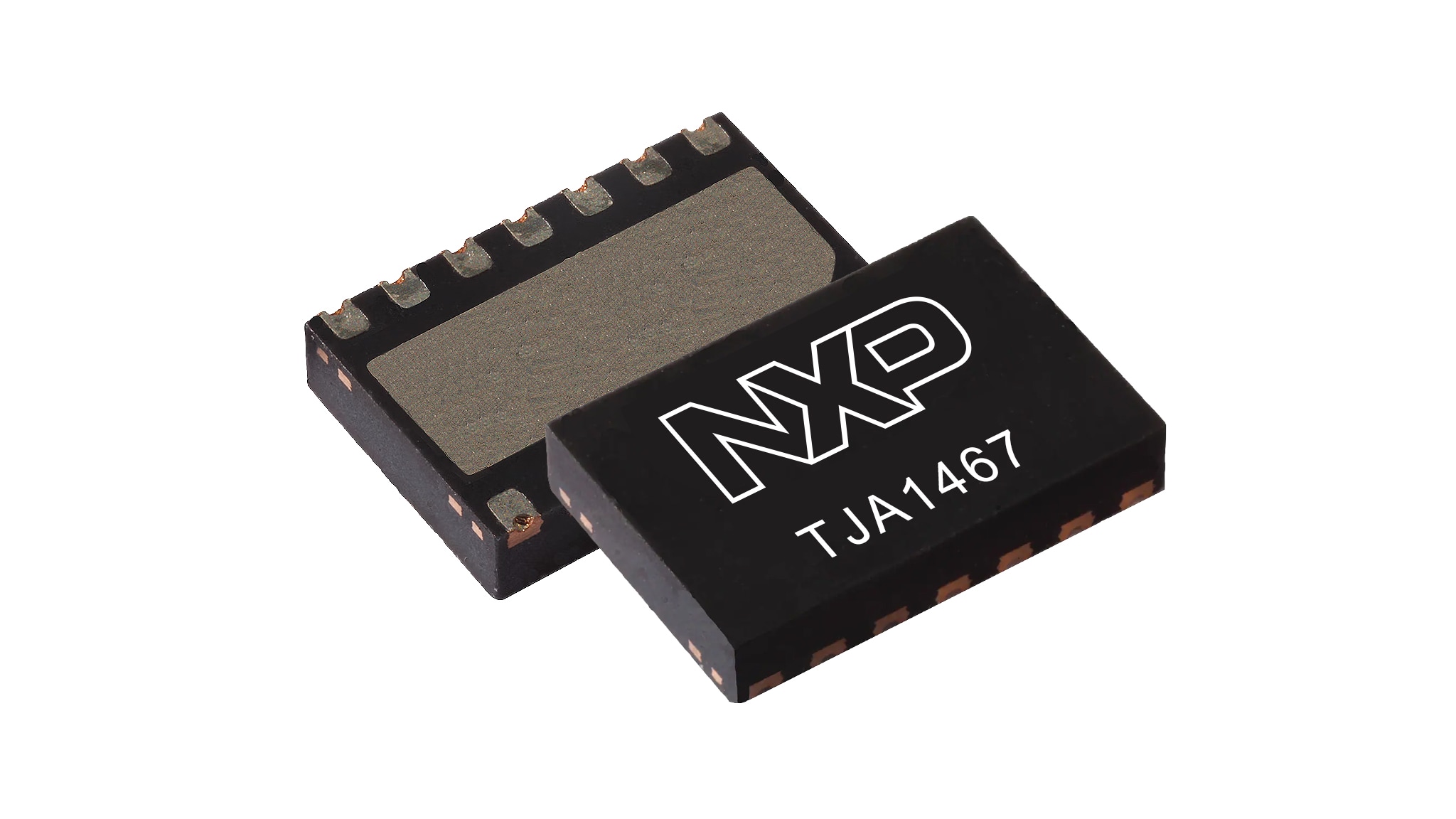

- 提供SO14封装和无引脚HVSON14封装
信号质量提升且支持CAN XL
- 实现ISO 11898-2:2024第三版定义的CAN SIC功能，可大幅降低网络中的信号振铃效应
- 更严格的位时序对称性能，从而有更多的时间来减少信号振铃
- 最大唤醒模式时间缩短至1.45us
- 扩展了总线负载范围(45Ω-65Ω)，以涵盖CAN SIC和CAN XL快速模式
故障安全与功能安全
- 满足ISO 26262 ASIL B功能安全等级要求，并提供所有必要的功能安全文档，包括安全手册、FMEDA等
- 所有电源引脚均支持欠压检测，并有明确的处理机制
- 从欠压检测阈值到最大电压限值，可保证全部功能正常运行
- 低于欠压检测阈值的定义行为
- 当电源电压降至关闭模式阈值以下时，收发器与总线断开(呈高阻态)
- TXD和模式选择输入引脚的内部偏置，可实现定义的故障安全操作
