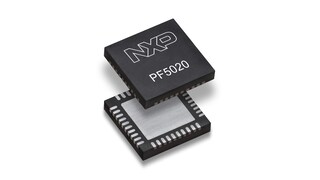

面向汽车应用的多通道(5通道)PMIC——4个高功率通道，1个低功率通道，符合ASIL B安全等级
产品详情
特性
系统特性
- 3台高效的降压转换器
- 1个带负载开关选项的线性稳压器
- RTC电源和纽扣电池充电器
- 存储轨的VTT终止
- 40引脚6x6 QFN封装
- 支持i.MX、i.MX RT1170和S32 MCU
- 输出电流：0.4A、2.5A
- OTP(一次性编程)存储器，可用于灵活的器件配置
- 高速I²C接口和输入控制(3.4MHz)
- 独立的ENABLE控制和PGOOD监测电路
- 外部时钟同步
- 扩频频谱
符合ASIL B安全等级的监测电路
- 符合ASIL B安全等级的独立电路
- 带可编程故障保护的电压监测
- 先进的热监测和保护
- 外部看门狗监测和可编程的内部看门狗计数器
- I²C CRC和写保护机制
- 模拟内置自检(ABIST)
可编程
- 电源、排序和特定功能可以通过一次性可编程(OTP)存储器进行编程
- 在开发阶段，可以使用KITPF502XSKTEVM板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道(恩智浦或代理商)
- 可在数据手册的“订购信息”一章找到支持主流MCU或SoC的标准预定义OTP
- 可以使用恩智浦GUI软件工具中集成的PF5020 OTP工具创建自定义OTP
对照表
| 功能 | PF5020 QM | PF5020 ASILB | PF5024 QM | PF5024 ASILB | PF5023 QM | PF5023 ASILB | PF8100 | PF8200 |
|---|---|---|---|---|---|---|---|---|
| 带DVS的降压稳压器 | 2通道 | 4通道 | 3通道 | 6通道 | ||||
| 无DVS的降压稳压器 | 1通道 | - | - | 1通道 | ||||
| LDO | 1通道 | - | - | 4通道 | ||||
| AMUX输出 | - | - | - | 1通道 | ||||
| 通信I/F | 带CRC的I²C | 带CRC的I²C | 带CRC的I²C | 带CRC的I²C | ||||
| 看门狗 | 有 | 有 | 有 | 有 | ||||
| MCU I/F | PWRON、STANDBY、INTB、RESETBMCU、PGOOD、PGOODx、ENx、WDI | PWRON、STANDBY、INTB、RESETBMCU、PGOOD、PGOODx、ENx、WDI | PWRON、STANDBY、INTB、RESETBMCU、PGOOD、PGOODx、ENx、WDI | PWRON、STANDBY、INTB、RESETBMCU、EWARNB、PGOOD、WDI | ||||
| OV/UV监测 | 有 | 有 | 有 | 有 | ||||
| OTP编程 | 有 | 有 | 有 | 有 | ||||
| ABIST | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 20MHz CLK检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| OTP CRC检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 故障安全状态 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| OTP CRC检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 获取I²C写入 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 目标ASIL级别 | QM | ASILB | QM | ASILB | QM | ASILB | QM | ASILB |
| 封装 | 带WF的40-QFN | 带WF的40-QFN | 带WF的40-QFN | 带WF的56-QFN | ||||
标准配置
| 部件编号 | 说明 | OTP ID | 安全等级 | 封装 |
|---|---|---|---|---|
| MPF5020CMMAC | i.MX RT1170 | MAC报告、编程和配置文件 | QM | HVQFN40 |
| SPF5020CMBACES | S32G | BAC报告、编程和配置文件 | ASIL B | HVQFN40 |
| SPF5020CMBADES | S32G | BAD报告、编程和配置文件 | ASIL B | HVQFN40 |
| SPF5020CMBAKES | S32K | BAK报告、编程和配置文件 | ASIL B | HVQFN40 |
| SPF5020CMBAZES | S32G233 | BAZ报告、编程和配置文件 | ASIL B | HVQFN40 |
| SPF5020CVNAQES | I.MX257 | NAQ报告、编程和配置文件 | QM | HVQFN40 |
