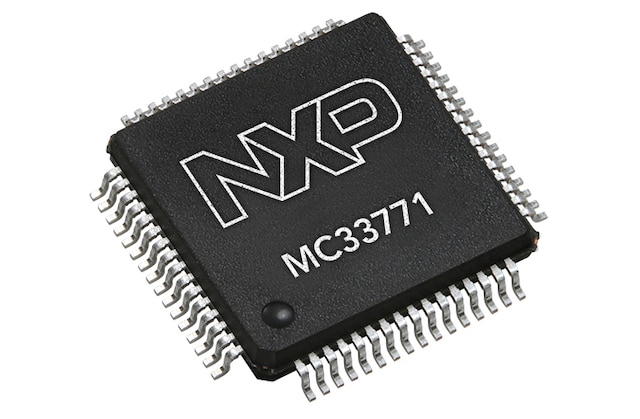

14通道锂离子电池控制器IC
产品详情
特性
电源电压
- 9.6V≤VPWR≤61.6V工作电压，75V瞬态电压
高级电压和温度测量
- 14个电芯电压测量通道
- 14个电池芯
- 总堆栈电压测量
- 0.8 mV最大总电压测量误差
- 7个ADC/通用IO/温度传感器输入
同步高级电流测量
- 将电流传感器与PGA集成
- 精确度高达±0.5%，量程从毫安直至数千安
- 内置库仑计数器
板载无源平衡
- 板载300mA低导通电阻无源电芯平衡MOSFET，带诊断功能
- 睡眠模式平衡
- 面向每个MOSFET的可编程平衡定时器
隔离菊花链或SPI通信
- 2.0Mbps，两对双绞线，差分，隔离
- 初始化时可寻址
- 4Mbps SPI
诊断、功能安全和稳定性
- OV/UV，OT/UT，OC故障验证
- 睡眠模式OV/UV，OT/UT监测
- 支持ISO 26262标准，最高达到ASIL D安全级别
- 支持热插拔和AEC Q-100
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。MC33771B包含在15年产品长期供货计划中。
对比表
| 参数 | MC33771B | MC33771C | MC33772B | MC33772C |
| 电压通道 | 7..14 | 7..14 | 3..6 | 3..6 |
| 电源VRange（最大值） | 9.6 V..61.6 V (75V) | 9.6 V..61.6V (75V) | 6 V..30V (40V) | 6 V..30V (40V) |
| 电池输入电压范围 | -0.3V至5V | -0.3V至5V | -0.3V至5V | -0.3V至5V |
| 测量误差 | ± 0.8mV (Vcell =3.3 v Ta = 25°c) | ± 0.8mV (Vcell =3.3 v Ta = 25°c) | ± 0.8mV (Vcell =3.3 v Ta = 25°c) | ± 0.8mV (Vcell =3.3 v Ta = 25°c) |
| 测量总误差 (老化后：MLS3和1000h HTOL) |
± 3.9mV | ± 3.9mV | ± 3.9mV | ± 3.9mV |
| Vpwr=9.6V..61.6V, Vcell=1.5V..4.3V, -40~85°C |
Vpwr=9.6V..61.6V, Vcell=1.5V..4.3V, -40°C..85°C |
Vpwr=6V..30V, Vcell=1.5V..4.3V, -40~85°C |
Vpwr=6V..30V, Vcell=1.5V..4.3V, -40~85°C |
|
| 测量平均值 | 无 | 可配置平均值 样本S2ⁿ n=0..8, (1,2,4,..256) |
无 | 可配置平均值 样本S2ⁿ n=0..8, (1,2,4,..256) |
| 功能安全 | 符合ASIL C ASIL D |
符合ASIL C ASIL D |
符合ASIL C ASIL D |
符合ASIL C ASIL D |
| 隔离通信速度 | 2Mbps | 2Mbps | 2Mbps | 2Mbps |
| 通信隔离 | 电感式 | 电感式, 电容式 | 电感式 | 电感式, 电容式 |
| 每菊花链的最大节点数 | 15 | 63 | 15 | 63 |
| CRC位 | 8 | 8 | 8 | 8 |
| 通信位 | 40 | 48 | 40 | 48 |
| 集成平衡 | <300mA, 定时器 | <300mA, 定时器 | <300mA, 定时器 | <300mA, 定时器 |
| 平衡睡眠模式 | 有 | 有 | 有 | 有 |
| 通用IO /模拟测量输入 | 7 | 7 | 7 | 7 |
| I²C控制器 | 仅EEPROM | 仅EEPROM | 仅EEPROM | 仅EEPROM |
| 电流通道 | 1 | 1 | 1 | 1 |
| 库仑计数器 | 1 | 1 | 1 | 1 |
| 封装 | 64引脚LQFP-EP (-40~105°C) | 64引脚LQFP-EP (-40~105°C) | 48引脚LQFP-EP (-40~105°C) | 48引脚LQFP-EP (-40~105°C) |
