具有睡眠模式的CAN信号质量提升(SIC)收发器
具有睡眠模式的TJA1463 CAN信号质量提升(SIC)收发器属于TJA146x收发器系列，该系列实现了ISO11898-2:2024中定义的CAN SIC。TJA1463支持ISO11898-2:2024和SAE J2284-(1-5)中定义的CAN物理层，能够与高速传统CAN和CAN FD完全互联互通。
CAN信号质量提升大大减少了网络上的信号振铃，从而能够在更大的拓扑中以5Mbit/s的速度进行可靠的CAN FD通信。此外，TJA1462具有更严格的位时序对称性能，可实现高达8Mbit/s的CAN FD通信。
TJA1463向后兼容，可直接取代传统CAN和CAN FD收发器(如恩智浦TJA1043和TJA1443)。
产品详情
特性
一般特性
- 符合ISO11898-2:2024、SAE J2284-1至SAE J2284-5和SAE J1939-14标准
- 高达8Mbit/s的CAN FD通信
- VIO输入允许直接连接3.3V至5V微控制器
- 低电磁辐射(EME)和高电磁抗扰性(EMI)
- 符合AEC-Q100 1级标准

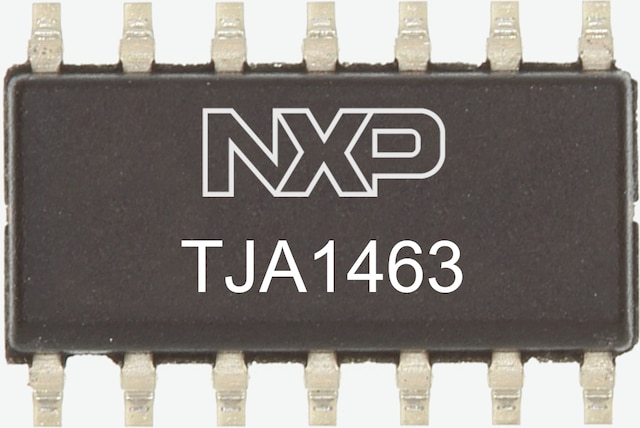

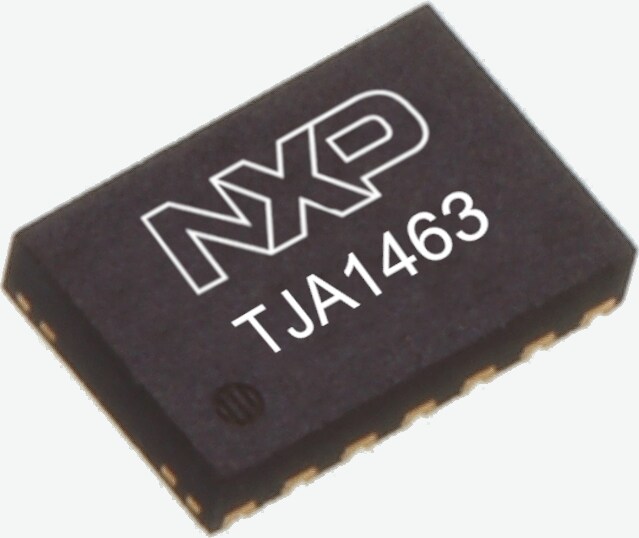

- 提供SO14封装和无引脚HVSON14封装
信号质量提升
- 实现CiA601-4定义的CAN信号质量提升功能，可大幅降低网络中的信号振铃效应
- 更严格的位时序对称性能，从而有更多的时间来减少信号振铃
可预测故障安全操作
- 电源引脚提供欠压检测，具有规定的处理方式
- 从欠压检测阈值到最大电压限值，可保证全部功能正常运行
- 低于欠压检测阈值的定义行为
- 当电源电压降至关闭模式阈值以下时，收发器与总线断开(高欧姆)
- TXD和模式选择输入引脚的内部偏置，可实现定义的故障安全操作
