支持睡眠模式和1.8V VIO的CAN SIC XL收发器

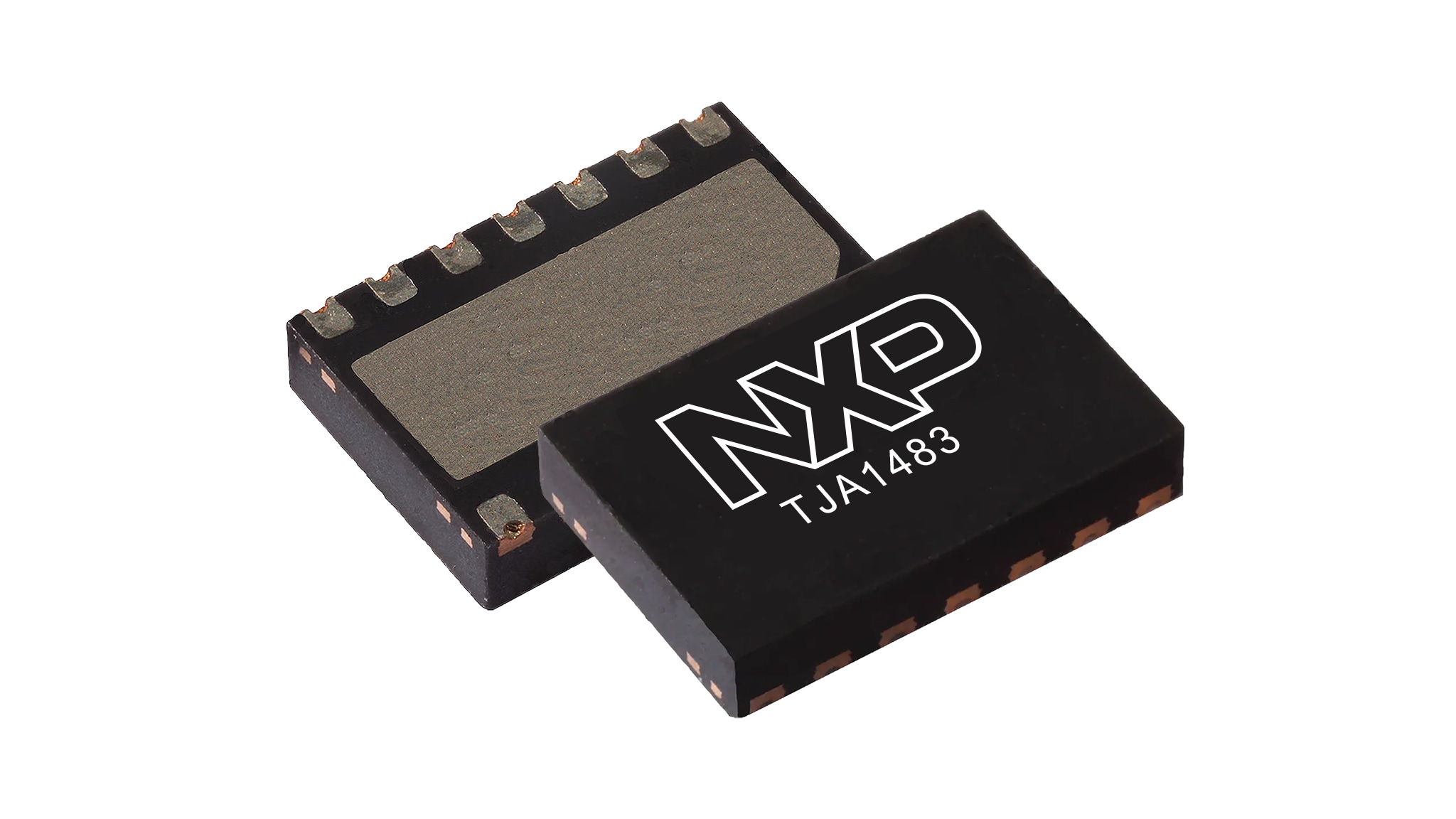

TJA148x CAN SIC收发器支持ISO 11898‑2:2024 CAN SIC XL通信，可实现高达20Mbit/s的数据速率和最大2048字节的有效载荷，相比CAN FD具有更高的带宽和更低的总线负载。该系列器件可将CAN、CAN FD或CAN XL控制器连接至双线总线。TJA1483是一款14引脚睡眠模式器件，支持VIO (1.8 V/3.3 V/5 V)、唤醒控制用抑制输出低电平有效(INH_N)，以及唤醒指示用错误输出低电平有效(ERR_N)。
产品详情
特性
主要特性
- 符合ISO 11898-2:2024、SAE J2284-1至SAE J2284-5和SAE J1939-14标准
- 符合AEC-Q100 1级标准
- VIO输入允许连接3.3V至5V微控制器
- 提供无引脚HVSON8封装(3.0mm×4.5mm)，提升了自动光学检测(AOI)能力
CAN SIC XL
- CAN唤醒模式滤波时间为0.15μs，可满足Classical CAN、CAN FD及CAN XL的要求
- 支持符合ISO 11898-2:2024第A.4.1节规定的CAN四阶段(dom-rec-dom-rec)唤醒模式
- CAN SIC XL通信速率高达20 Mbit/s，有效载荷最大可达2048字节
具备故障安全与保护功能
- 所有电源引脚均支持欠压检测，并有明确的处理机制
- 从欠压检测阈值到最大电压限值，可保证全部功能正常运行
- 低于欠压检测阈值的定义行为
- MCU反应超时功能
- CAN唤醒接收器由电池电压(VBAT)供电，允许关闭VIO和公共集电极电压(VCC)
- 过热保护功能
