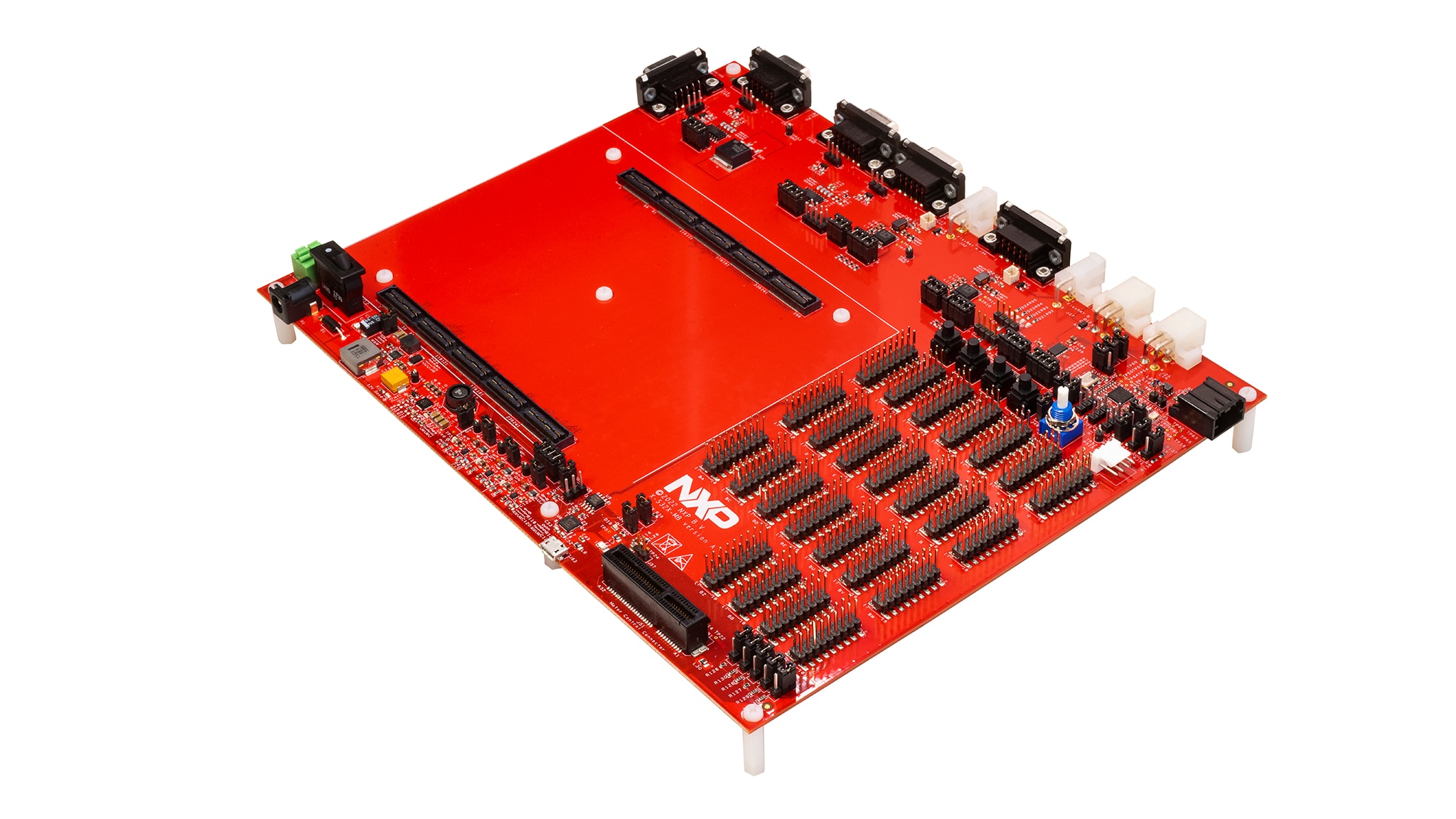

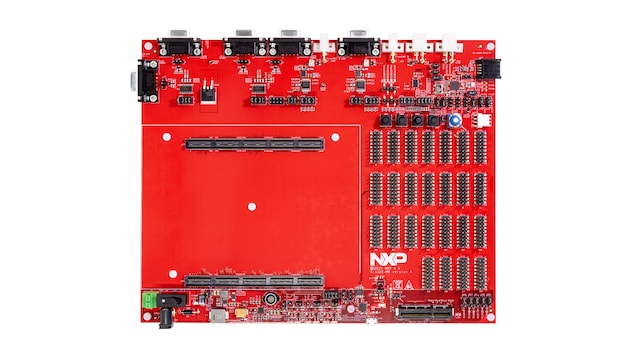

用于实时域控制和驱动应用的S32X-MB I/O扩展评估板

S32X-MB

滚动图片以放大

S32X-MB是一种I/O扩展板，与S32K39/37微控制器以及S32Z和S32E实时处理器的评估板兼容。S32K39/37微控制器面向电气化应用，而S32Z和S32E则是安全可靠的高性能实时处理器。

S32X-MB提供了更多的功能，并支持访问I/O和外设。其中一些附加外设包括CAN FD、以太网、FlexRay、LIN和电机控制。在开发过程中，若需求超出了S32K39/37或S32Z/E评估板的外设和I/O接口能力，则会使用S32X-MB。

S32X-MB并非独立的开发板。它必须与S32K39/37或S32Z/E评估板配套使用。

框图

S32X-MB的特性

S32X-MB Features
获取框图PDF

支持的器件

接口

汽车LIN解决方案

  • TJA1124: 面向车载子网的4通道LIN主收发器

具有灵活数据传输速率的CAN

  • TJA144x: 汽车CAN FD收发器系列

FlexRay收发器

  • TJA1081B: FlexRay™节点收发器——Clamp 30

汽车以太网PHY

  • TJA1103: TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器

处理器和微控制器

S32K汽车通用MCU

  • S32K39-37-36: 面向电气化应用的S32K39/37/36微控制器

S32Z和S32E实时处理器

  • S32E2: S32E2安全可靠的高性能实时处理器，支持执行系统
  • S32Z2: S32Z2安全可靠的高性能实时处理器

特性

接口

  • 与S32K39/37或S32Z/E评估板连接的接口
  • 4个CAN FD接口
  • 1个100Mbps汽车以太网接口（100BASE-T1）
  • 1个FlexRay接口
  • 两个LIN接口
  • 1个PSI5接口
  • 1个USB/UART接口
  • 1个电机控制接口
  • 4个用户LED
  • 4个用户按钮
  • 1个电位计
  • 用于接入处理器板上未被特定功能占用的GPIO引脚的通用访问连接器

电机控制

  • 控制1个三相PMSM或1个无刷直流电机或通用三相电机
  • 扩展S32K396-BGA-DC1用于另一个电机控制或1个6相电机

电源

  • +12V电源接头

购买选项

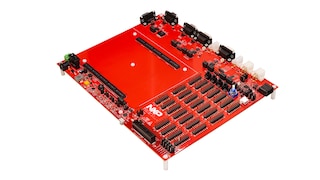

S32X-MB-Image

点击展开

S32X-MB
正常供应

S32X-MB I/O Extension Evaluation Board for Real-Time Domain Control and Actuation.

    $700.00 USD
