AI加速DC电弧故障断路器参考设计

DC-AFCI-MCXN547

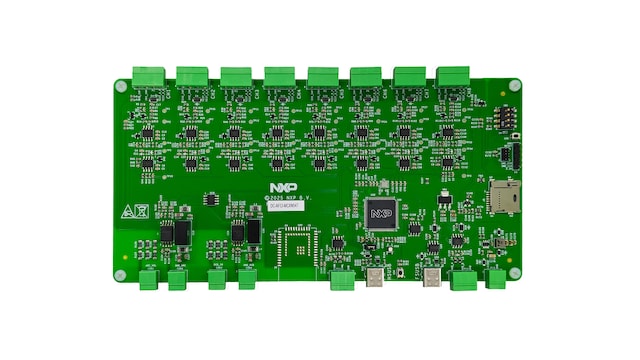

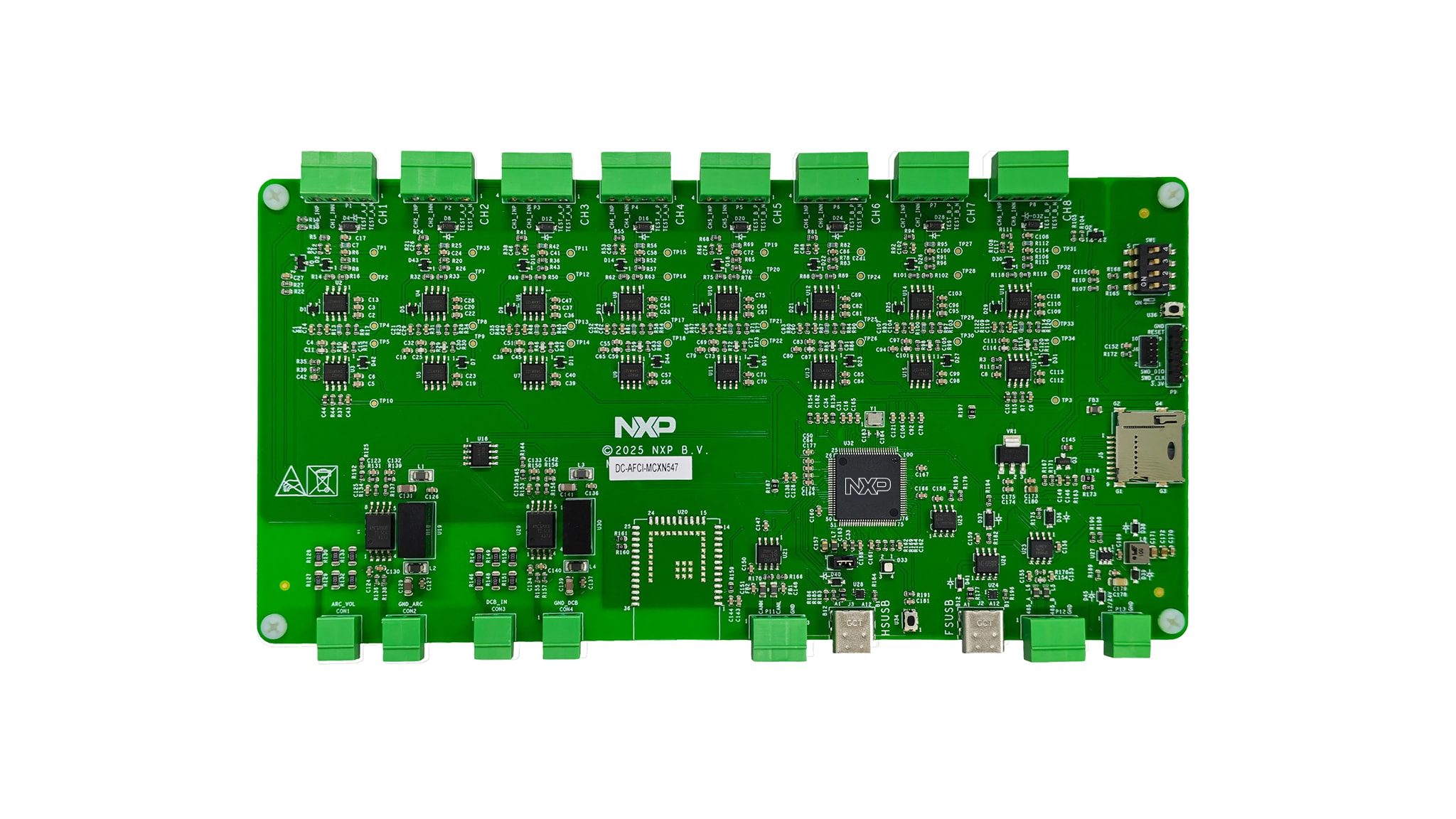

点击图片以展开

DC-AFCI-MCXN547参考设计助力工程师开发AI加速DC电弧故障断路器解决方案，适用于太阳能光伏逆变器和DC能源系统。该设计基于MCXN547 MCU构建，融合多通道传感、PowerQuad FFT加速、片上NPU推理与eIQ Time Series Studio工作流程，可加快数据收集、模型训练、验证及部署。

产品详情

框图

AI-加速DC AFCI参考设计

AI-Accelerated DC AFCI Reference Design
获取框图PDF

特性

AI加速检测

  • 典型检测延迟低于10ms；PowerQuad FFT+NPU推理；实验室准确率超过99%；误动作率接近零

多通道传感

  • 最多8个AFCI传感通道；集成16位ADC；每通道采样率可配置，≥250kSPS

可扩展的架构

  • 支持MCX N5/N9；支持单通道或多通道设计；双核选项可将推理与通信分离

模型开发

  • eIQ Time Series Studio工作流程，用于数据收集、标注、模型训练、基准测试和部署

系统集成

  • USB、CAN、RS-485、UART、Wi-Fi及SD卡接口，用于调试、日志记录与系统连接

开发支持

  • 自检功能；高压测试模式；模块化固件；参考硬件、应用笔记、文档及软件包

购买选项

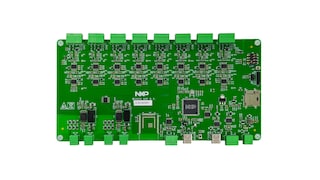

DC-AFCI-MCXN547-Image

点击展开

DC-AFCI-MCXN547
正常供应

AI-Accelerated DC Arc Fault Circuit Interrupter Reference Design.

    $99.00 USD
    现货 :14

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
