Name: 带有线连接的通用传感模块
Price: 49.00 USD
Availability: InStock

产品详情

框图

通用传感模块

Universal Sensing Modules with Wired Connectivity Block Diagram

获取框图PDF

特性

NAFE13388模拟前端

低功耗24位通用输入模拟前端
电压和电流励磁源
8个单端或4个差分通道，范围高达±12.5V(模拟前端支持±25V)
可配置的电压、电流、电阻、RTD、热电偶和其他传感器
过压保护，高达±36V
7.5kV HBM ESD和IEC 61000-4-5 2kV浪涌保护输入

MCX N947微控制器

双核Arm® Cortex®-M33 @150MHz
高达2MB双块闪存
eIQ®神经处理单元
DSP加速器(PowerQUAD)
智能DMA引擎
EdgeLock®安全区域

连接

10/100Mbps以太网及物理层
CAN FD收发器
高速USB Type-C连接器
SPI/I²C/UART连接器

扩展选项

Arduino®接头(带FRDM扩展行)
FRDM接头

软件生态合作体系

FreeMASTER运行时调试工具
MCUXpresso SDK
Application Code Hub (应用代码中心)

购买选项

点击展开

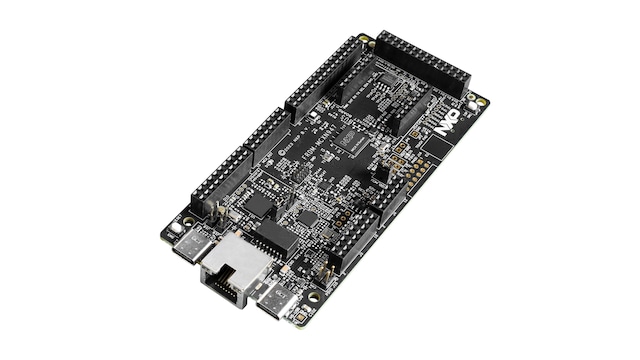

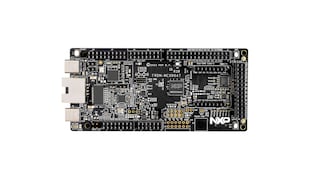

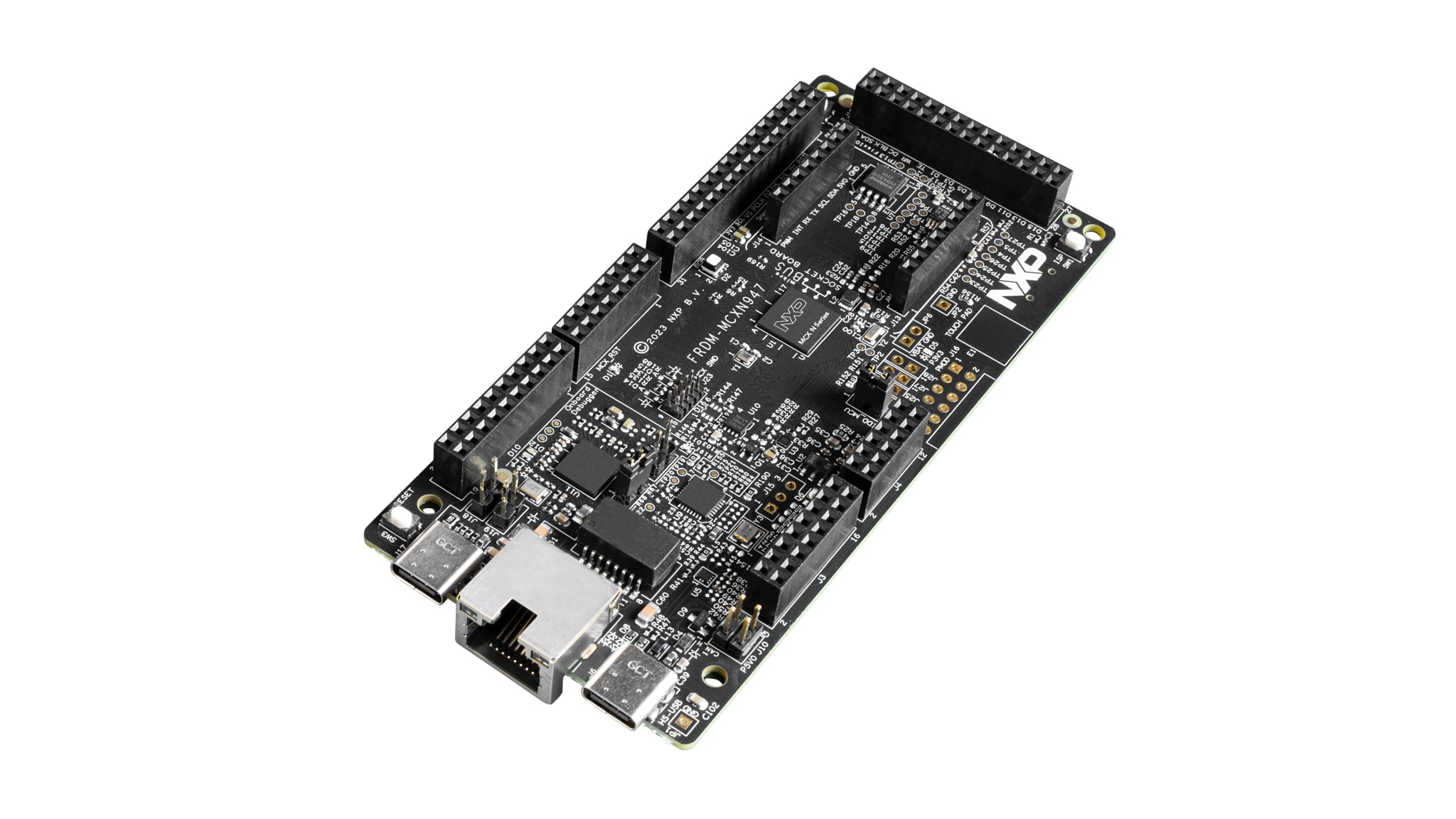

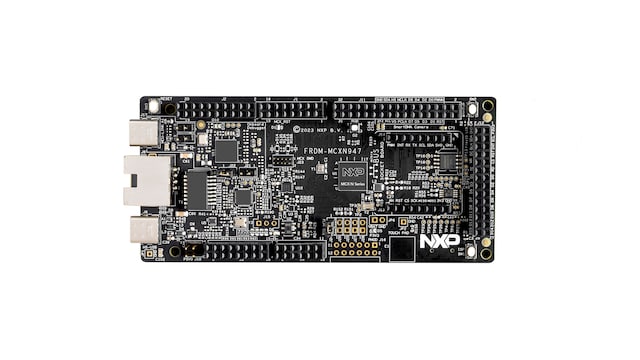

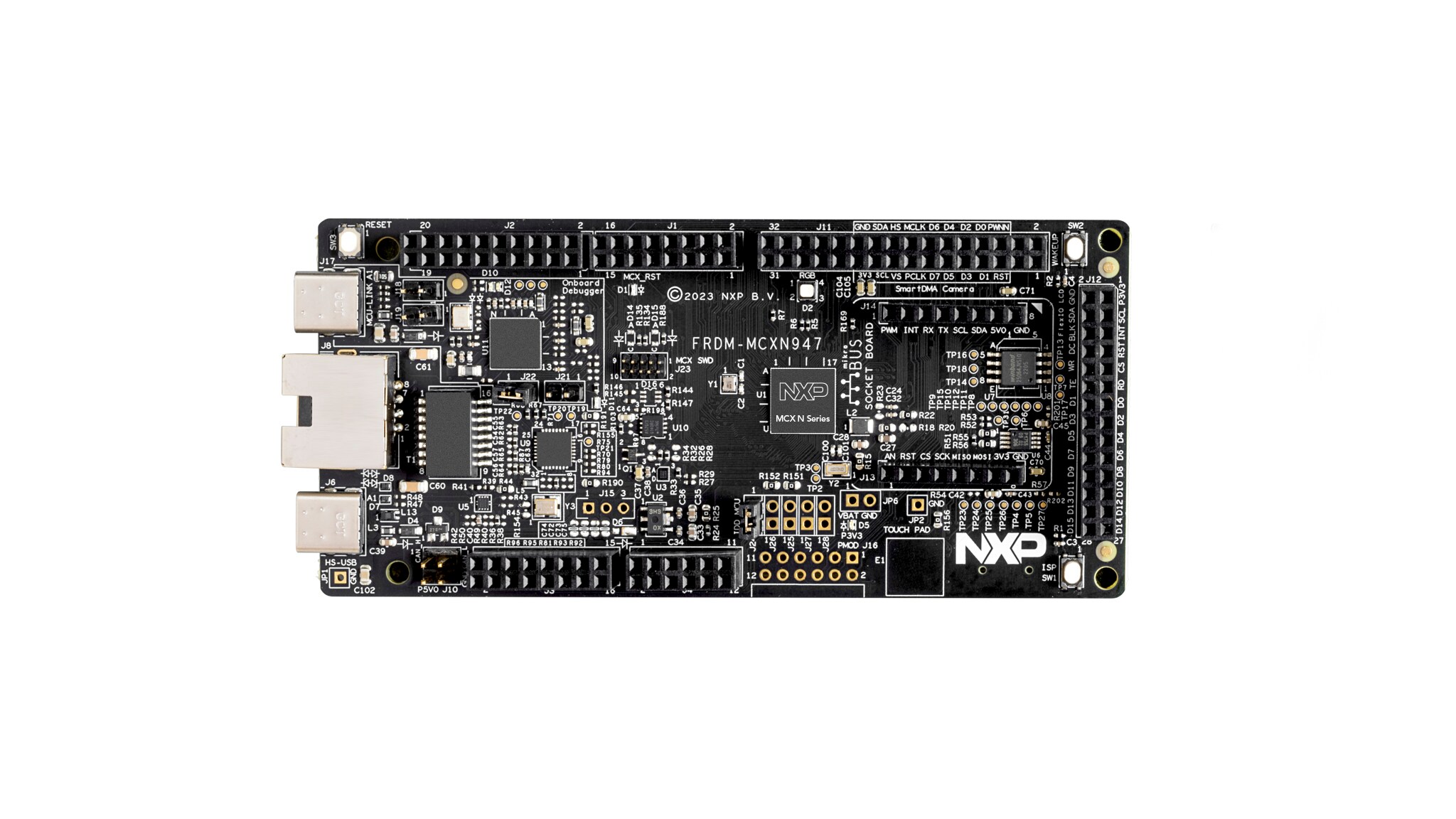

FRDM-MCXN947
正常供应

FRDM Development Board for MCX N94 and N54 MCUs.

套件包含

MCX N94/N54 MCU的FRDM开发板。

$25.00 USD

现货 :59

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

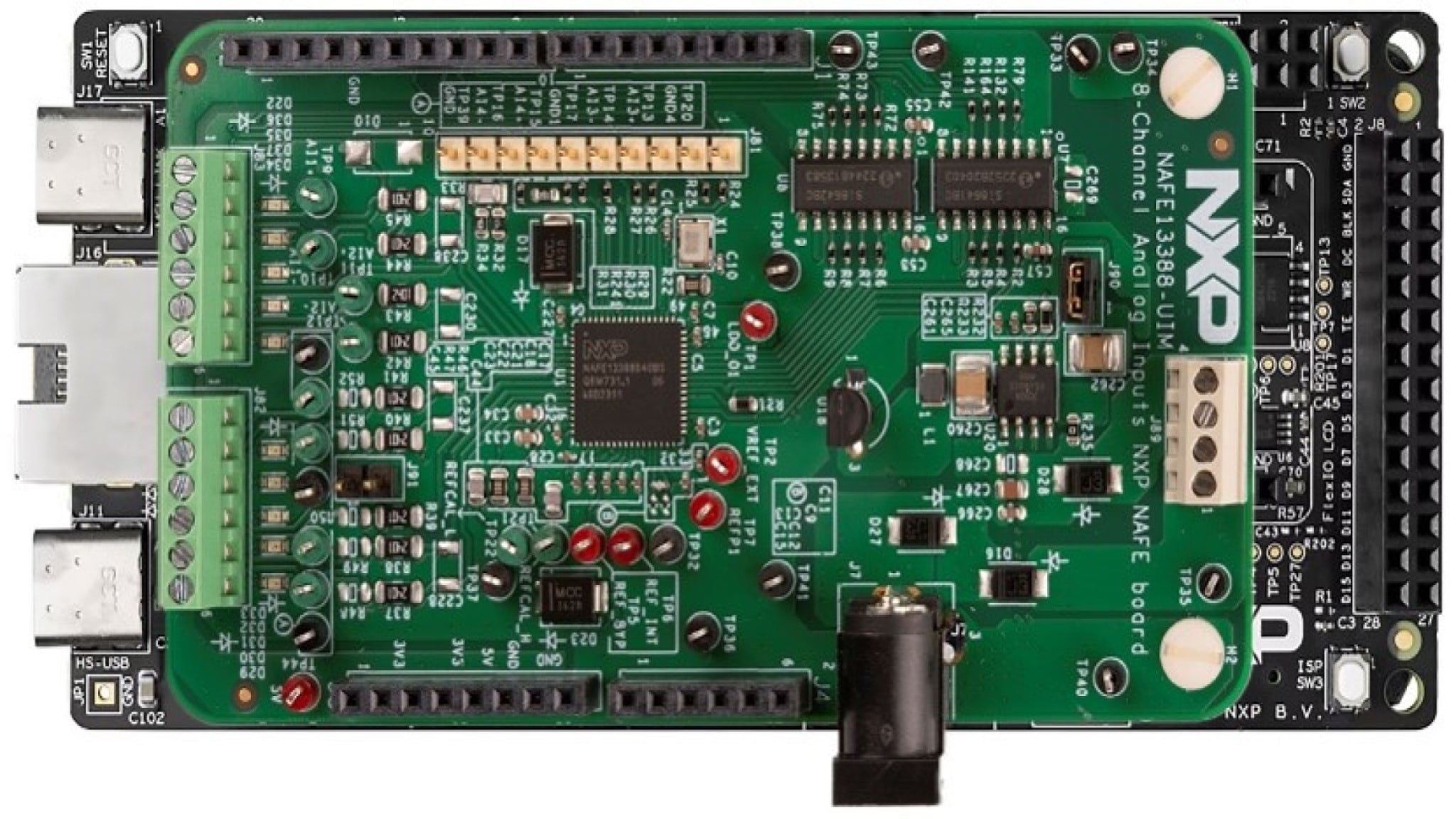

NAFE13388-UIM
正常供应

NAFE13388-UIM 8-Channel Universal Input AFE Arduino® Shield Board.

套件包含

8通道通用输入AFE Arduino® Shield扩展板。

扩展板: Yes

$49.00 USD

现货 :25

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

2 文件

紧凑列表

Universal Analog Sensing Module Quick Start Guide[UNIVERSALSENSINGMODULES-QSG]

PDFMay 8, 2025版本更新 0

Universal Sensing Module with Wired Connectivity Fact Sheet[UNIVERSALSENSINGMODULESFS]

PDFMay 8, 2025版本更新 0

设计资源

软件

快速参考恩智浦软件类型.

3 软件文件

应用示范软件
NAFE13388 Universal Analog Sensing Module with Wired Connectivity

EXTERNAL版本 0May 8, 2025 11:37:00NAFE13388-UNIVERSAL-MODULE-WIRED

下载
调试及视觉化工具
FreeMASTER tool 3.2 (includes Lite 1.4) – Windows installer

EXE版本 3.2.6Nov 4, 2025 11:08:00334772 KBFMASTERSW

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
开发IDE和生成工具
面向边缘AI开发的eIQ® Time Series Studio

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

培训

1 培训

点播培训
使用NAFE13388和MCX N947 MCU进行通用传感模块培训，适用于高级模拟传感、实时数据采集和工业应用

30 minChinese 级别: 初级
