TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器

TJA1103
正常供应

滚动图片以放大

TJA1103是恩智浦成功的100BASE-T1汽车以太网PHY系列的第三代产品。它非常适合支持以太网到网络边缘的快速扩展，或提供与汽车中心的域控制器的稳定连接。

TJA1103符合所有先进的一致性测试规范，并根据ISO26262进行设计，满足ASIL B安全等级要求，提供增强的监测和诊断功能。该PHY与TJA1120兼容，平台设计的组装选项配备优化的PHY产品，支持100Mbps或1Gbps数据速率。

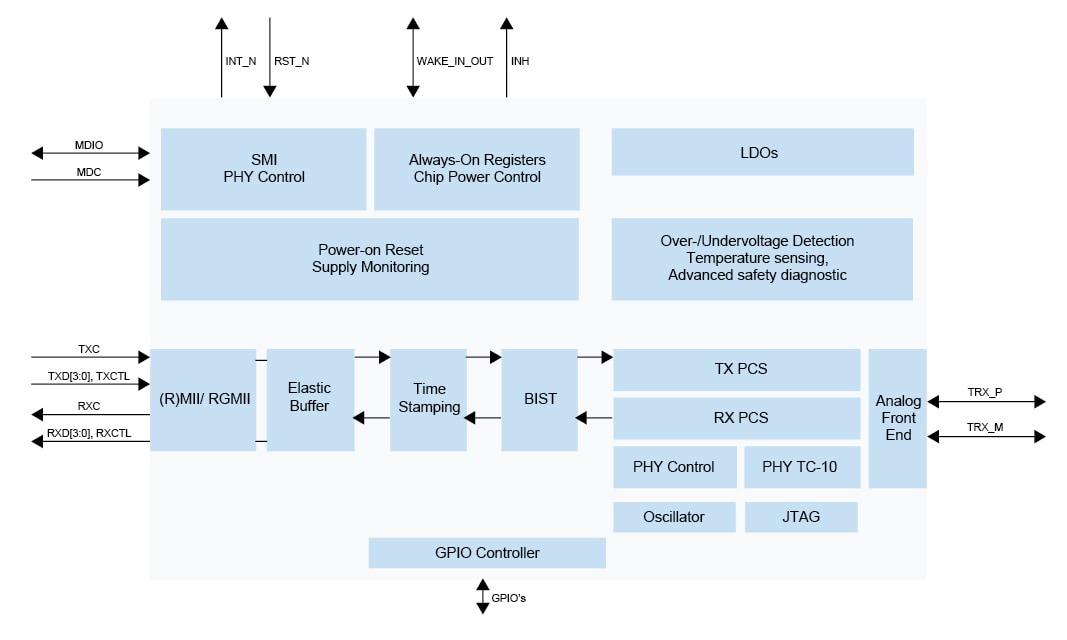

框图

TJA1103

TJA1103 Block Diagram
获取框图PDF

特性

主要特性

  • 符合ISO26262 ASIL B功能安全标准
  • 符合IEEE802.3bw的100BASE-T1 PHY
  • 符合OPEN Alliance TC-1的高级PHY功能
  • 符合IEEE1588v2/802.1AS的时间戳
  • 符合OPEN Alliance TC-10的睡眠/唤醒功能
  • 单电源

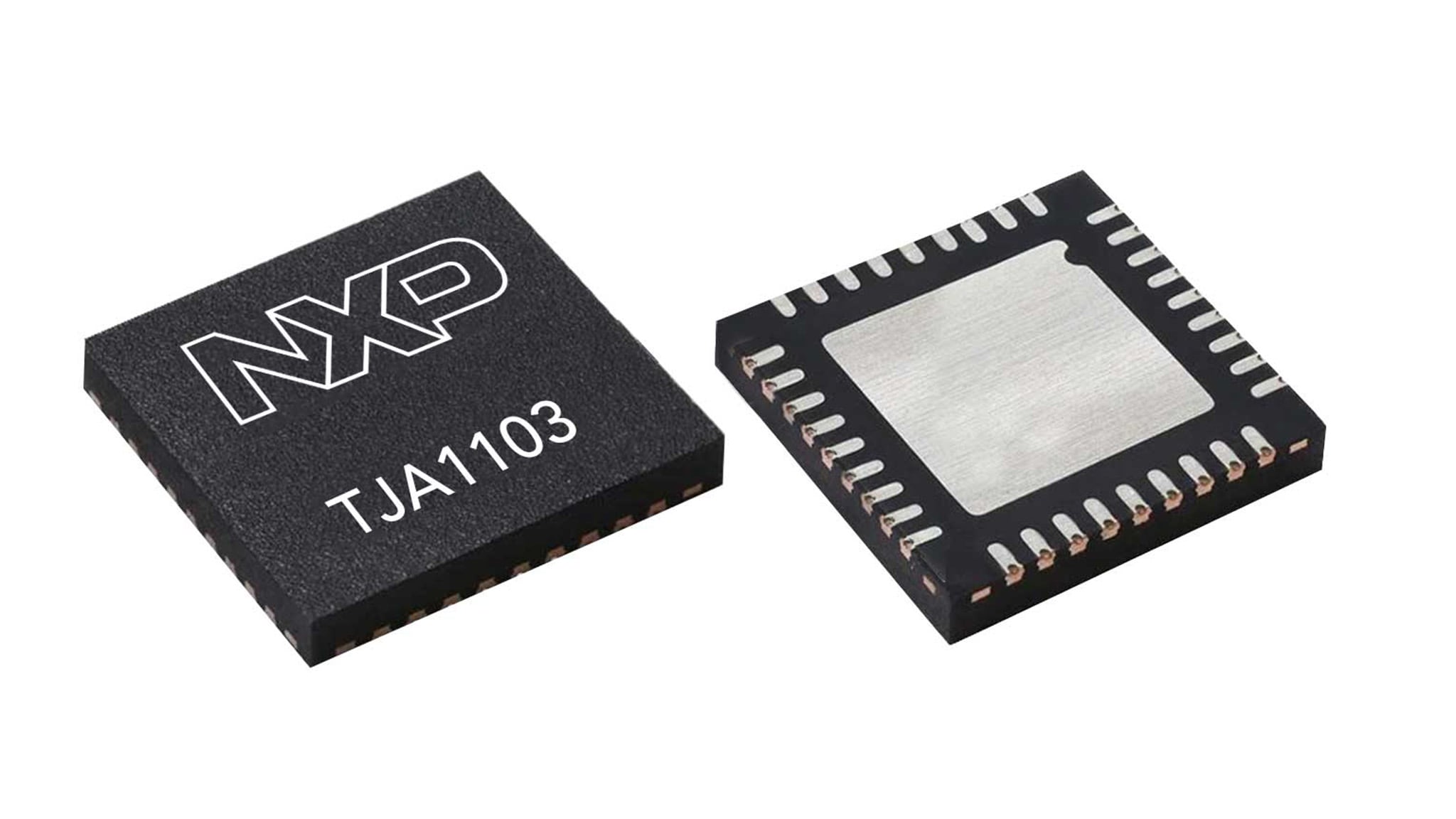

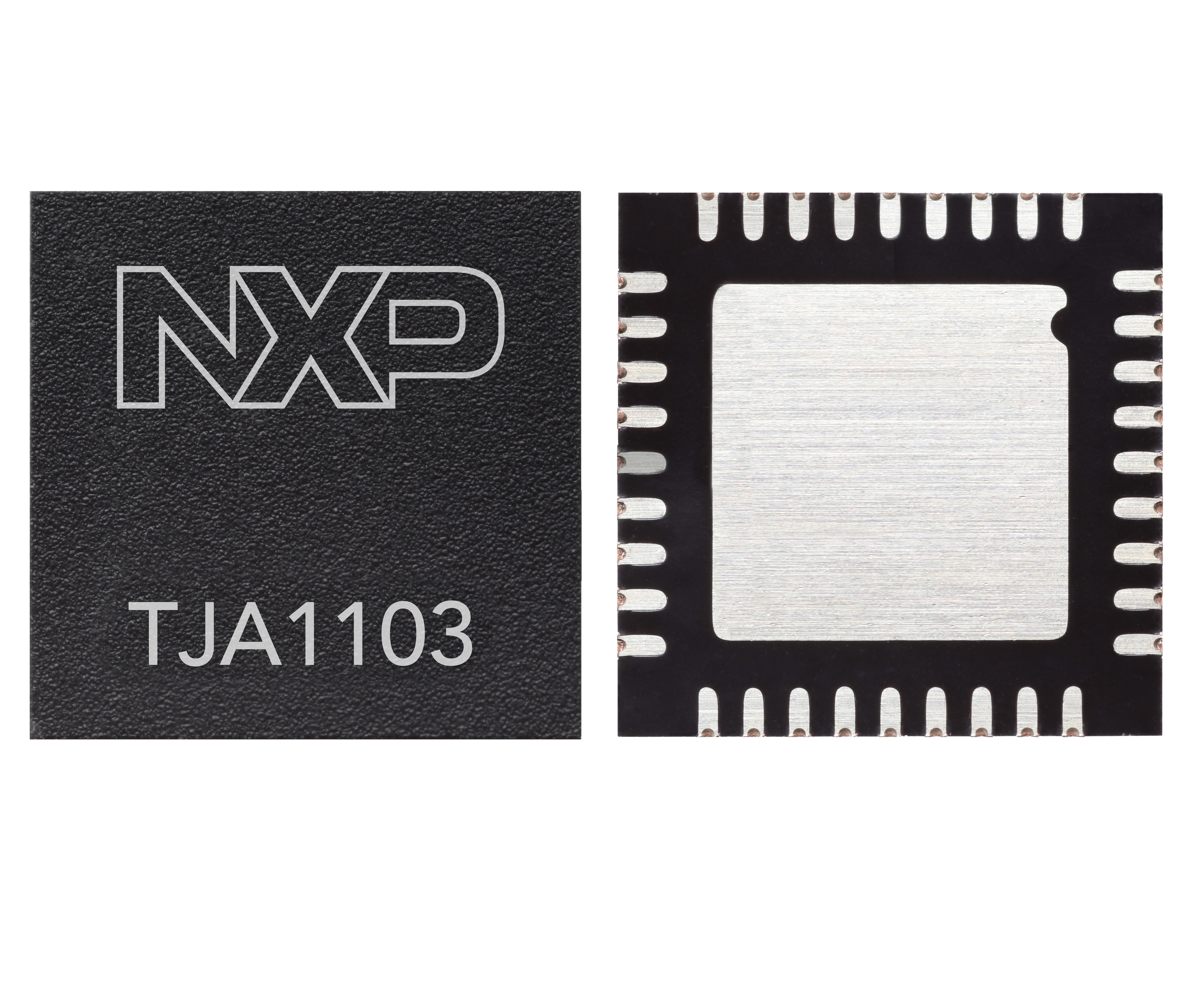

  • 带可润湿侧翼(wettable flank)的HVQFN36(6x6mm)封装
  • 适用于汽车用例
  • 包括启动自检
  • 符合AEC-Q100 1级标准

重要信息

  • TJA1103芯片、文档和软件仅供NDA客户使用。如需了解其他信息 ，请联系支持人员或当地的销售代表
