FS23安全SBC编程插座板

KITFS23SKTEVM

滚动图片以放大

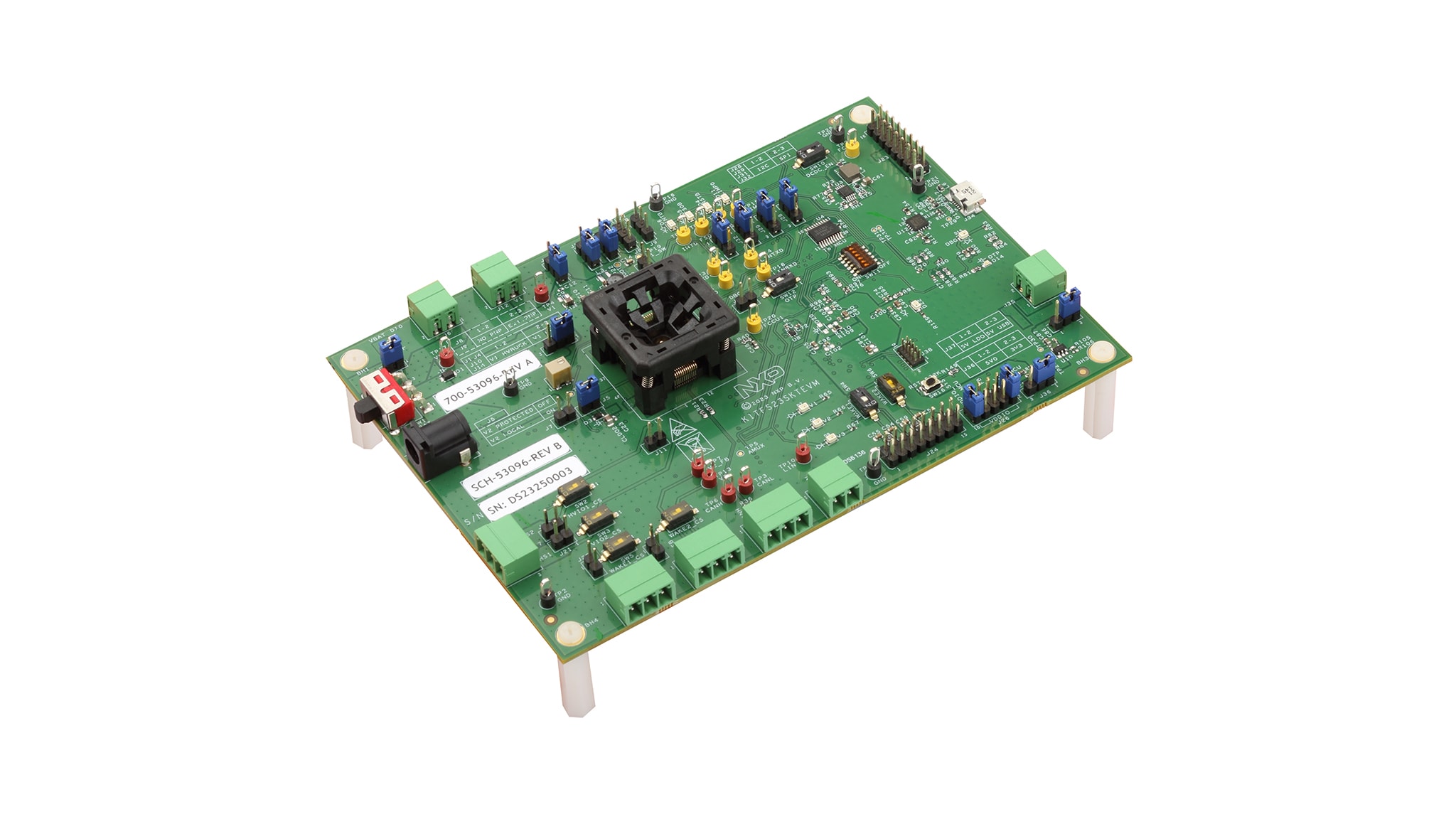

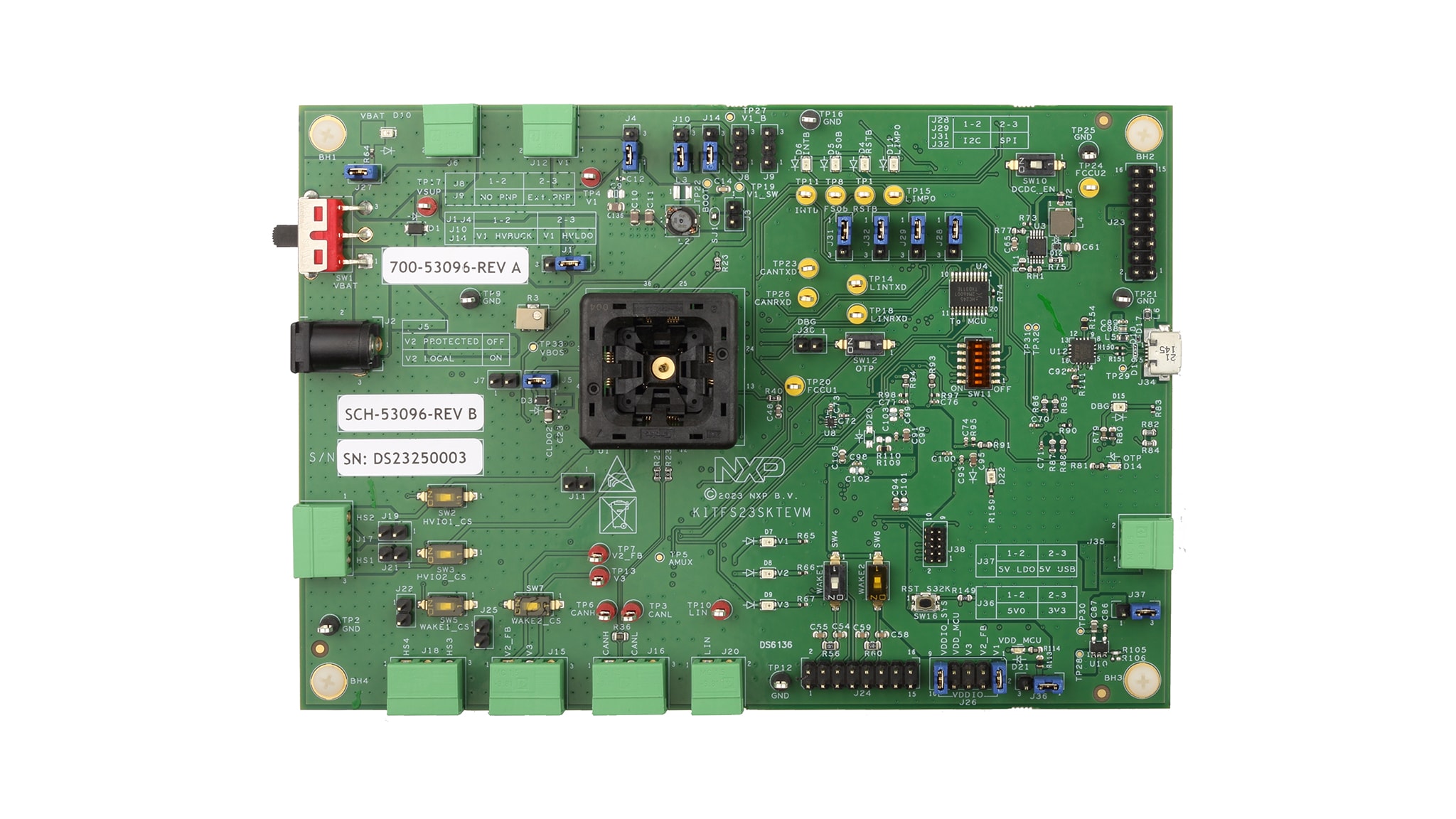

KITFS23SKTEVM采用QFN48插座，可让客户轻松配置FS23器件系列，可灵活地使用此器件的所有功能，并对应用的主要部分进行测量。所有的稳压器、高边驱动器和CAN/LIN总线都可以通过连接器进行连接。板载S32K144结合恩智浦FS23 GUI软件，可以完全配置和控制FS23 SBC，针对12V汽车应用。

器件可以轻松在插座上进行OTP仿真、功能测试或对OTP（一次性编程）熔丝进行编程。执行FS23 OTP不需要额外的工具。

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器
  • S32K1: S32K1汽车通用微控制器

电源管理

安全SBC

  • FS23: 具有电源管理、CAN和LIN功能的安全系统基础芯片(SBC)系列

特性

微控制器(MCU)

  • 基于Arm®Cortex®-M4F的32位S32K144板载微控制器，可以方便地连接到图形用户界面(GUI)，实现寄存器访问、OTP仿真和熔断功能。

USB

  • USB接口，带USB micro-B连接器

软件支持

  • MCU上预烧录的固件
  • 用于应用开发的匹配GUI（访问SPI或I²C总线、I/O、CAN、LIN、安全输出、调试、AMUX、稳压器）

电源

  • 通过Jack或Phoenix连接器提供外部12V电源

电源管理

  • BUCK，3.3V或5.0V，高达400mA，或HVLDO1，3.3V或5.0V，高达250mA
  • HVLDO2, 3.3V或5.0V, 高达100mA
  • HVLDO3, 3.3V或5.0V, 高达150mA

外部安全引脚

  • FS0B, LIMP0

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 连接器支持轻松接入数字信号

状态

  • 显示信号和稳压器状态的LED
  • 测试外部VMON的模拟可变电阻
  • QFN48非焊接插座，可对多个器件进行功能测试和编程。

购买选项

KITFS23SKTEVM-Image

点击展开

KITFS23SKTEVM
正常供应

FS23 Safety SBC Programming Socket Board.

    $218.61 USD
    现货 :3

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
