FS2400安全SBC编程插座板

KITFS24SKTFDMEVM

滚动图片以放大

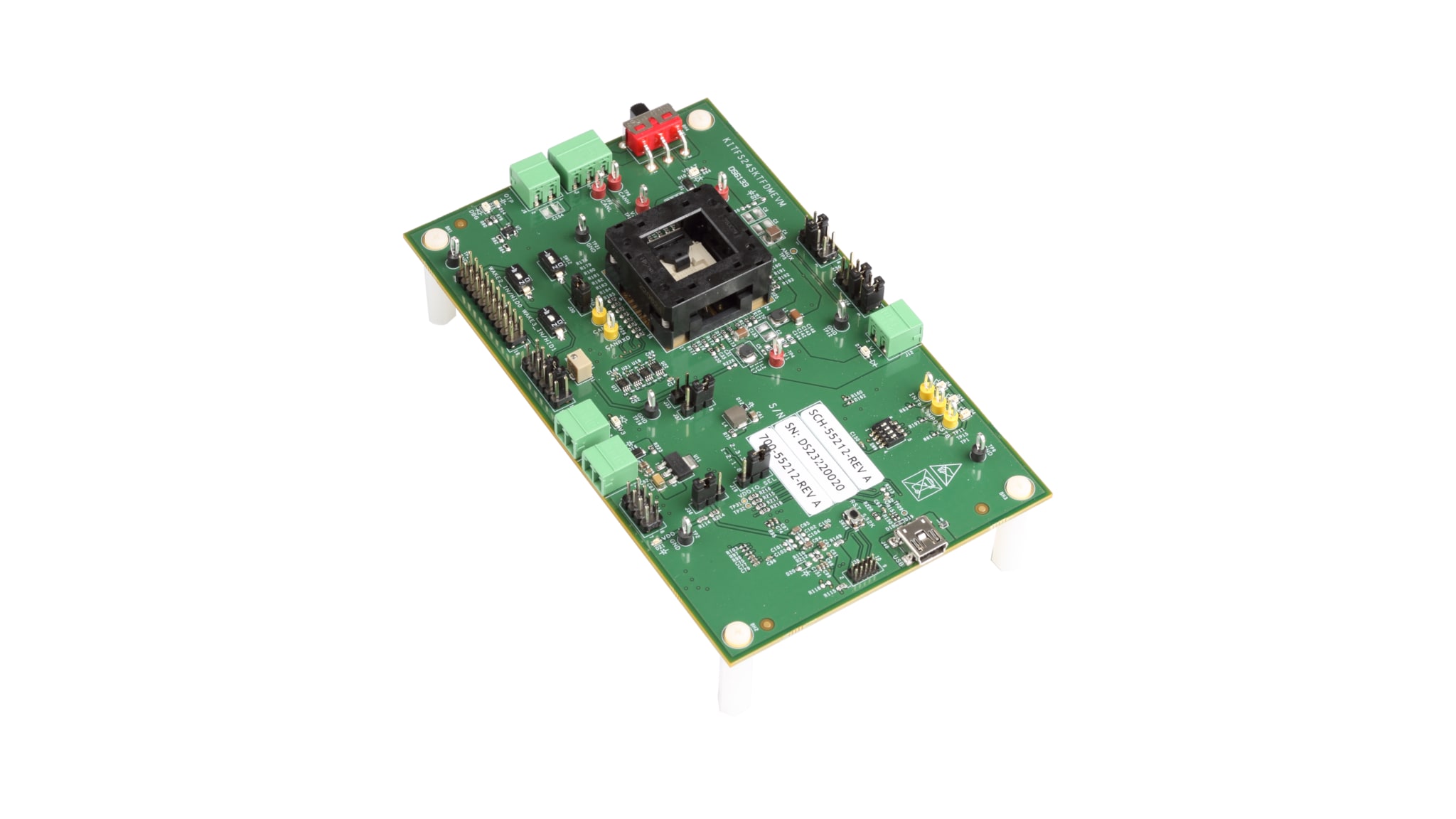

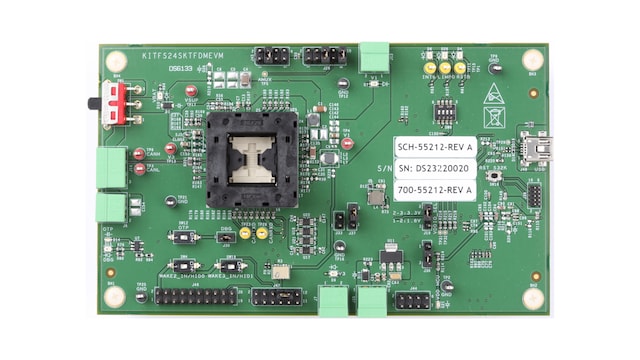

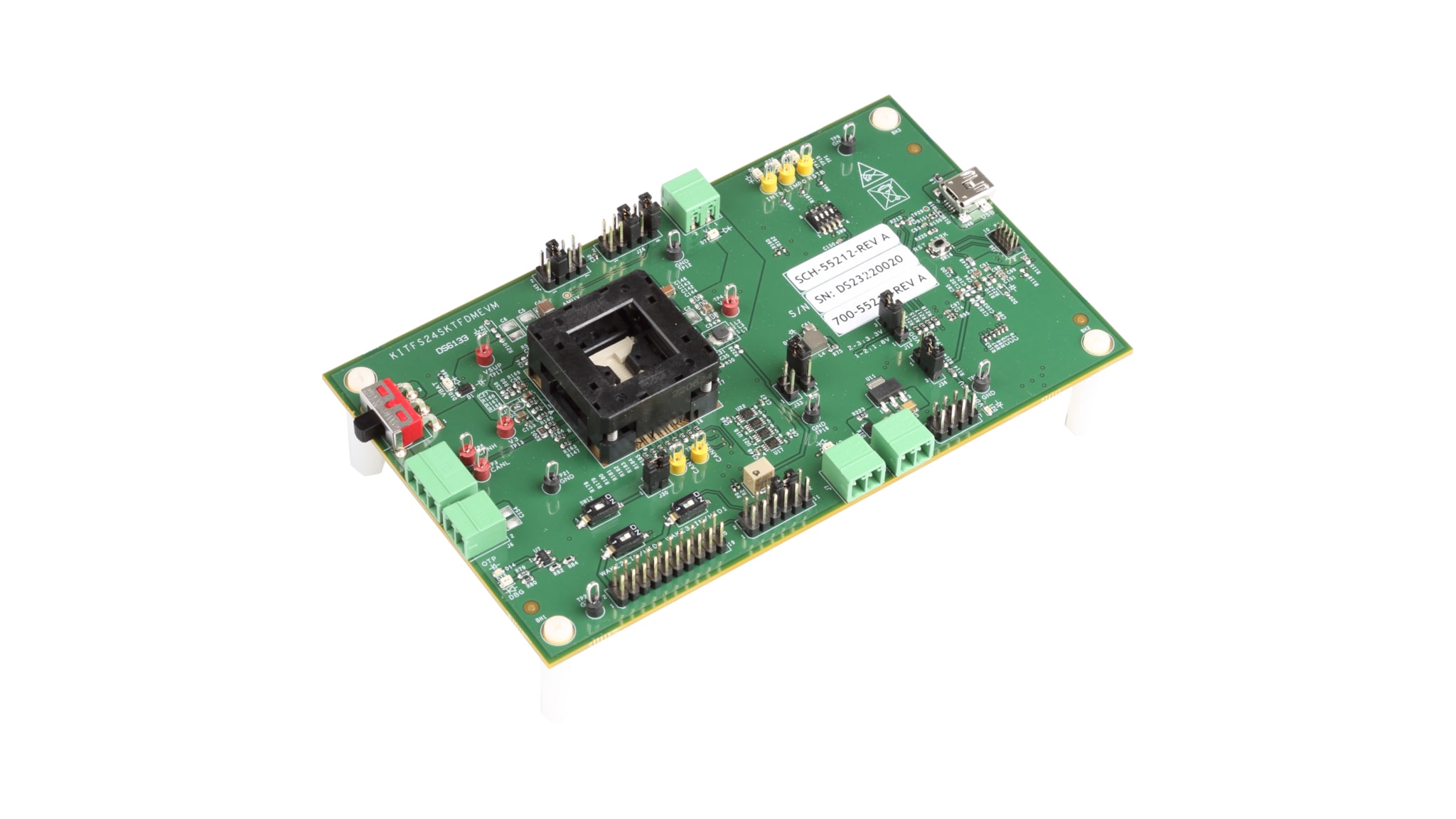

KITFS24SKTFDMEVM借助QFN32插座，可轻松为客户配置FS2400系列。该套件可以灵活地使用此设备的所有功能，并在应用的主要部分进行测量。所有稳压器均可通过连接器访问。非用户信号，比如DC/DC开关节点，被映射到测试点上。

该板可用于熔断几个FS2400器件的OTP配置。

支持的器件

电源管理

安全SBC

  • FS24: 汽车应用的安全迷你CAN FD SBC符合ASIL B标准

处理器和微控制器

S32K汽车通用MCU

  • S32K1: S32K1汽车通用微控制器

特性

连接

  • 嵌入式S32K144 MCU允许USB连接，以便轻松连接到软件图形用户界面(访问SPI总线、IO、安全输出、调试、AMUX、稳压器) USB连接，用于寄存器访问、OTP仿真和熔丝

电源管理

  • 通过Phoenix连接器或USB提供VBAT电源
  • V1输出1.9V至5V，高达400mA
  • V3输出3.3V或5.0V，高达150mA

通用规格

  • LIMP0外部安全引脚

支持

  • 调试模式访问
  • OTP熔丝编程
  • 连接器支持轻松接入数字信号

组件

  • QFN32非焊接插座，可对多个器件进行功能测试和编程。
  • 指示信号或稳压器状态的LED
  • 测试外部VMON的模拟可变电阻

购买选项

KITFS24SKTFDMEVM-Image

点击展开

KITFS24SKTFDMEVM
正常供应

FS2400 Safety SBC Programming Socket Board.

    $307.03 USD
    现货 :5

    正常情况下 1-2个工作日内发货
