GreenBox 3实时开发平台

GREENBOX-3
试生产
  • 本页介绍的产品处于样品阶段。产品技术规格和信息如有变更，恕不另行通知。如需了解其他信息 ，请联系当地的销售代表。

滚动图片以放大

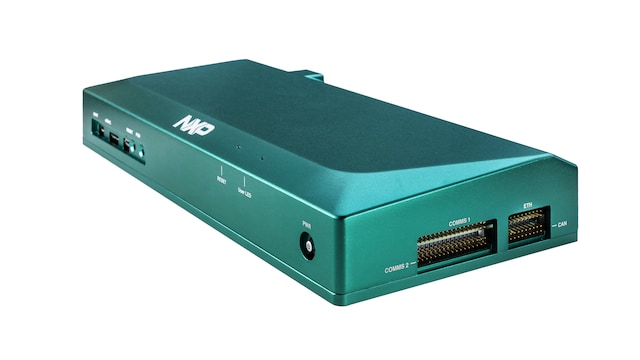

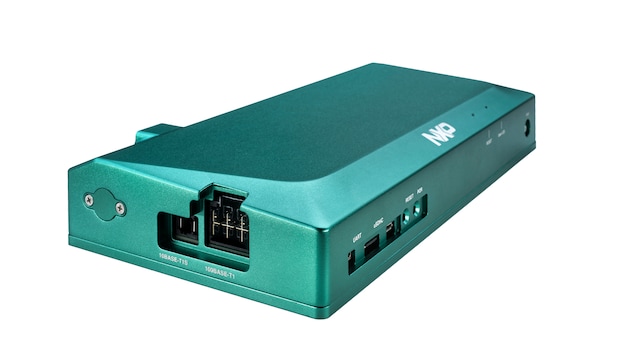

GreenBox 3是S32Z2/E2高性能实时处理器的通用开发平台，将处理、外设、网络和连接接口集成在坚固的外壳中。

GreenBox 3非常适合开发演示集成及独立的实时应用，例如汽车传动、电池和能源管理、电机逆变器控制以及中央、域和区域架构的电源转换。

框图

GreenBox 3实时开发平台结构框图

GreenBox 3 Real-Time Development Platform Block Diagram
获取框图PDF

支持的器件

接口

汽车以太网交换机

  • SJA1110: 集成了100BASE-T1 PHY的多千兆安全TSN以太网交换机

汽车LIN解决方案

  • TJA1124: 面向车载子网的4通道LIN主收发器

FlexRay收发器

  • TJA1081B: FlexRay™节点收发器——Clamp 30

处理器和微控制器

S32K汽车通用MCU

  • S32K1: S32K1汽车通用微控制器

S32Z和S32E实时处理器

  • S32E2: S32E2安全可靠的高性能实时处理器，支持执行系统
  • S32Z2: S32Z2安全可靠的高性能实时处理器

特性

处理器

  • S32E288实时处理器

微控制器

  • S32K148通用微控制器

存储器

  • 32MB集成闪存
  • 2GB LPDDR4 DRAM
  • 32GB eMMC 5.1闪存
  • 1kb (128B)串行EEPROM
  • microSD插槽

通信

  • CAN加速器：灵活的低延迟通信引擎(FlexLLCE)

网络

  • SJA1110A 10端口汽车TSN以太网交换机
  • TJA1448双高速CAN
  • TJA1081 FlexRay

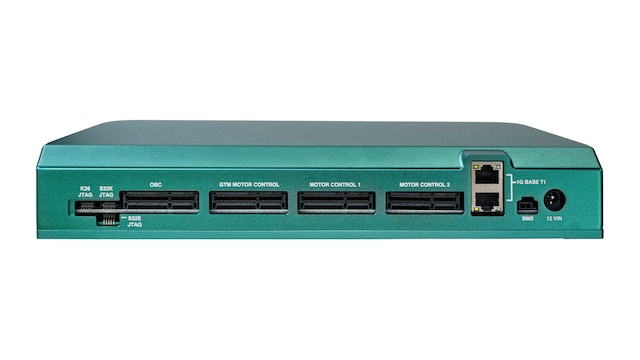

  • 专用双电机控制和电池管理电路及连接器
    • 用于BMS的MC33664隔离网络高速收发器

以太网接口

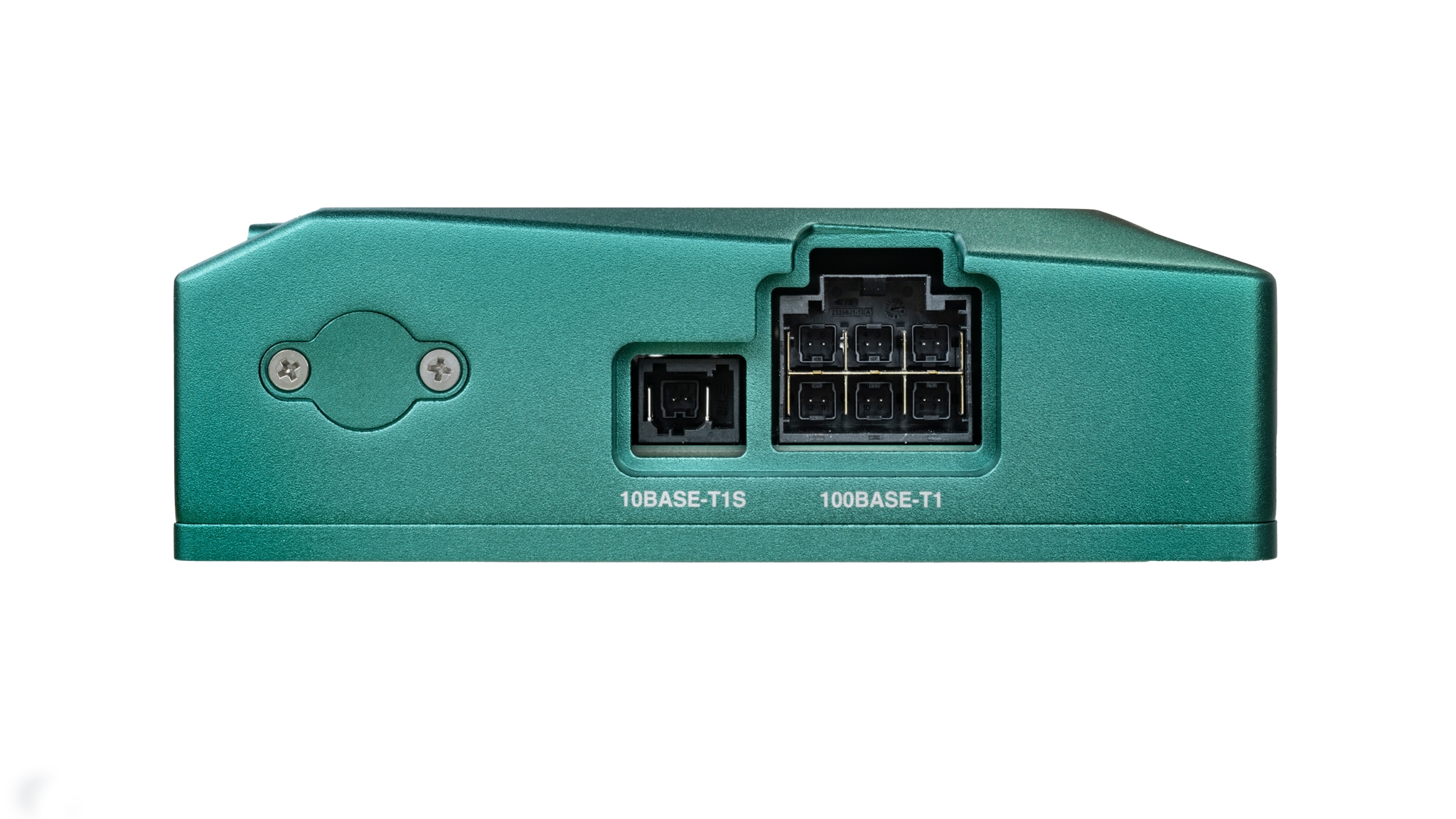

  • 10Base-T1S，6个TJA1103和6个TJA1120

连接器

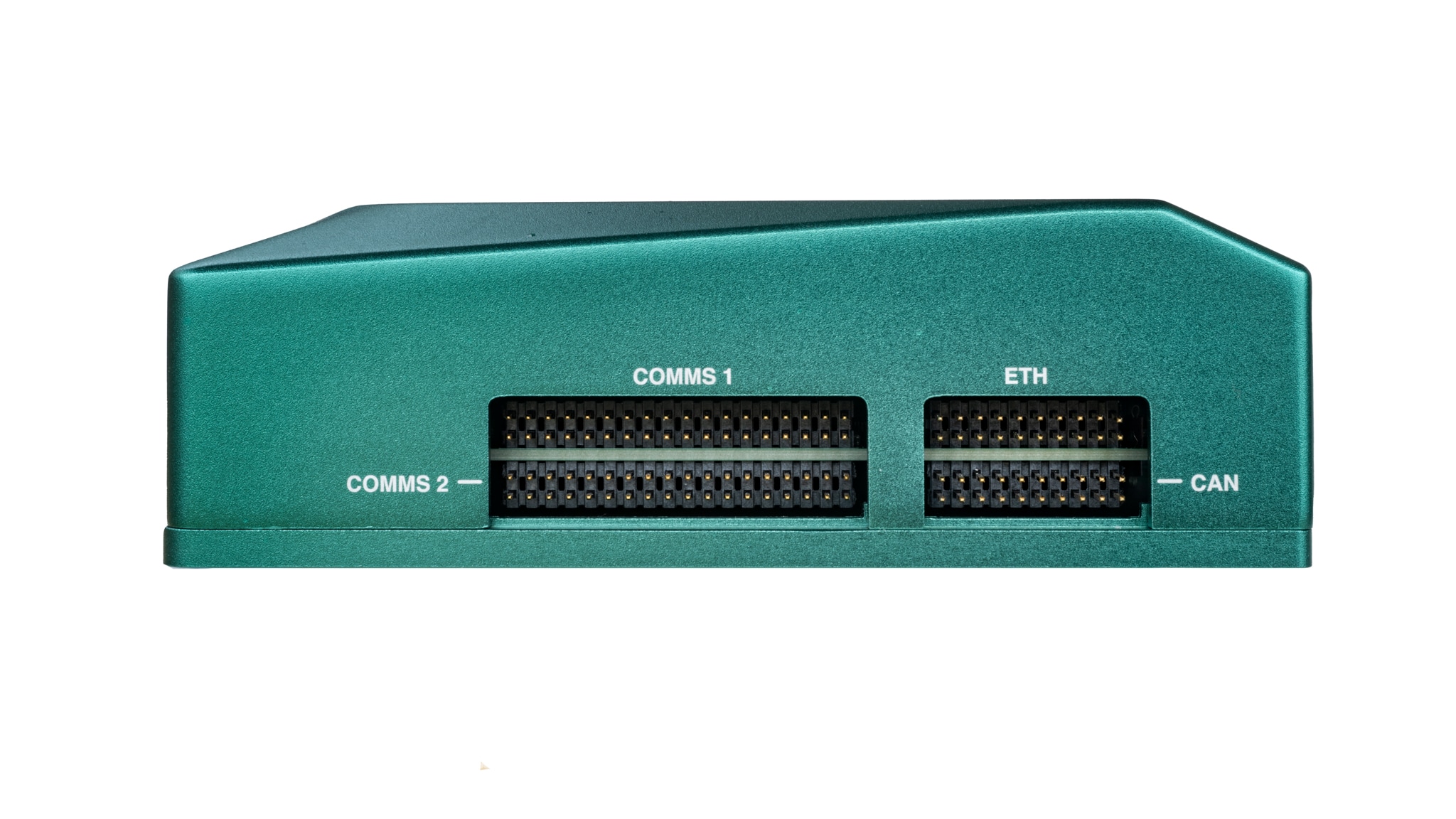

  • 通信接口：
    • CAN FD、CAN XL、FlexRay、LIN、SENT，其他接口：DSPI、I3C、DSPI、PSI5、SPI、UART、Zipwire JTAG和OpenSDA调试及Aurora跟踪接口

电源

  • +12 Vdc输入电压，带全稳压开关电源
    • 电源管理(FS26/FS86/PF5030)

安全

  • 先进的安全功能和故障恢复功能
  • 通过ISO 26262:2018认证的ASIL D应用

购买选项

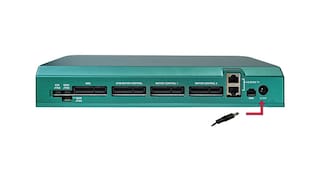

S32E2-GRNBOX3-Image

点击展开

S32E2-GRNBOX3
正常供应

GreenBox 3 Real-Time Development Platform.

    $2900.00 USD
    现货 :1

    正常情况下 1-2个工作日内发货

    加入购物车
