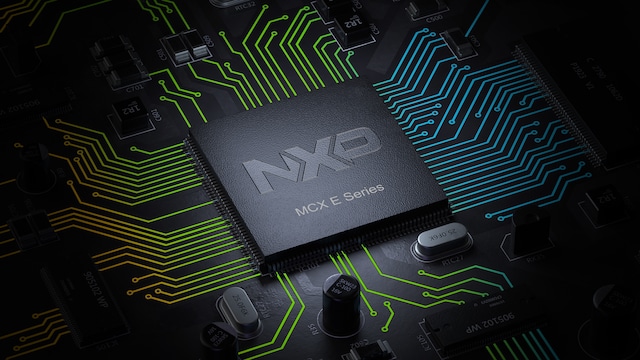

MCX E24: Reliability and Safety Focused MCU
MCX E24在电气噪声环境下能够在5.5V电压下稳定运行，搭载112MHz Arm® Cortex®-M4F内核，配备2MB闪存和256kB SRAM。恩智浦SafeAssure计划面向符合IEC 61508(最高至SIL2)要求的系统，协助客户顺利完成电机控制、储能及工厂自动化领域的功能安全认证流程。片上安全功能包括专用的EdgeLock加速器，结合CAN FD、10/100Mbit/s以太网以及低功耗串行接口，确保无缝连接，而MCUXpresso Developer Experience(MCUXpresso开发人员体验)可加速开发周期。
产品详情
特性
工作特性
- 电压范围：2.7V至5.5V
- 工作环境温度范围：HSRUN模式下为-40°C至105°C，RUN模式下为-40°C至125°C
内核平台
- Arm™ Cortex-M4F 32位CPU
- 支持112MHz频率(HSRUN模式)，每MHz提供1.25 Dhrystone MIPS
- Arm内核基于Armv7架构和Thumb®-2 ISA
- 集成数字信号处理器(DSP)
- 可配置的嵌套矢量中断控制器(NVIC)
- 单精度浮点运算单元(FPU)
存储器
- 2MB程序闪存，带ECC
- 64kB FlexNVM，用于带ECC的数据闪存和EEPROM模拟
- 256KB SRAM，带ECC
- 4kB FlexRAM，可用作SRAM或EEPROM模拟
- 4kB代码缓存，可最大限度降低存储器访问延迟对性能的影响
- 支持HyperBus™的QuadSPI
外设
- 混合信号模拟模块
- 最多两个12位模数转换器(ADC)，每个模块支持32个模拟输入通道
- 一个模拟比较器(CMP)，内置8位数模转换器(DAC)
- 人机接口(HMI)
- 128个带中断功能的GPIO引脚
- 不可屏蔽中断(NMI)
- 通信接口
- 最多3个低功耗通用异步收发器(LPUART/LIN)模块，支持DMA和低功耗模式
- 最多3个低功耗串行外设接口(LPSPI)模块，支持DMA和低功耗模式
- 最多两个低功耗内部集成电路(LPI2C)模块，支持DMA和低功耗模式
- 最多3个FlexCAN模块(可选支持CAN FD)
- FlexIO模块，支持通信协议和外设模拟(UART、I²C、SPI、I2S、LIN、PWM等)
- 最多一个支持IEEE1588的10/100Mbit/s以太网模块和两个同步音频接口(SAI)模块
功能安全和信息安全
- EdgeLock加速器(CSEc)实现了一整套加密功能，支持安全启动、安全安装、安全更新和安全调试
- 128位唯一识别(ID)号
- 闪存和SRAM存储器上的纠错码(ECC)
- 系统存储器保护单元(System MPU)
- 循环冗余校验(CRC)模块
- 内置看门狗(WDOG)
- 外置看门狗监测器(EWM)模块
封装
- LQFP48：7x7x1.4mm，0.5mm间距
- LQFP64：10x10x1.4mm，0.5mm间距
- LQFP100：14x14x1.4mm，0.5mm间距
- LQFP144：20x20x1.4mm，0.5mm间距
MCUXpresso Developer Experience (MCUXpresso开发人员体验)
- MCUXpresso生态合作体系支持
- 多种IDE选项
- 引脚、时钟、外设、安全和存储器配置工具
- 安全编程和配置工具
- 软件开发套件(SDK)
- 支持Zephyr实时操作系统(RTOS)
