PF9453：适用于i.MX 91、i.MX 93和简单Linux平台的低功耗多轨PMIC
PF9453是一款专为i.MX 91和i.MX 93处理器设计的单芯片电源管理IC (PMIC)。它提供了卓越的电源解决方案，适用于对尺寸和能效要求极高的物联网、智能家电及便携式应用。该器件提供4个高效降压稳压器、3个LDO、1个400mA负载开关和32.768KHz晶振驱动器。
1个降压稳压器支持动态电压调节(DVS)以及可编程上升和下降时间。该器件的工作温度范围为–40°C至105°C，是工业、扩展工业和消费电子市场的理想选择。4个降压稳压器用于为i.MX 91和i.MX 93处理器及相关DRAM存储器供电。

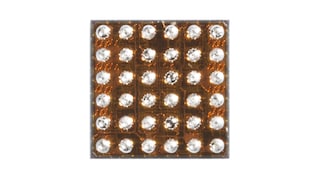

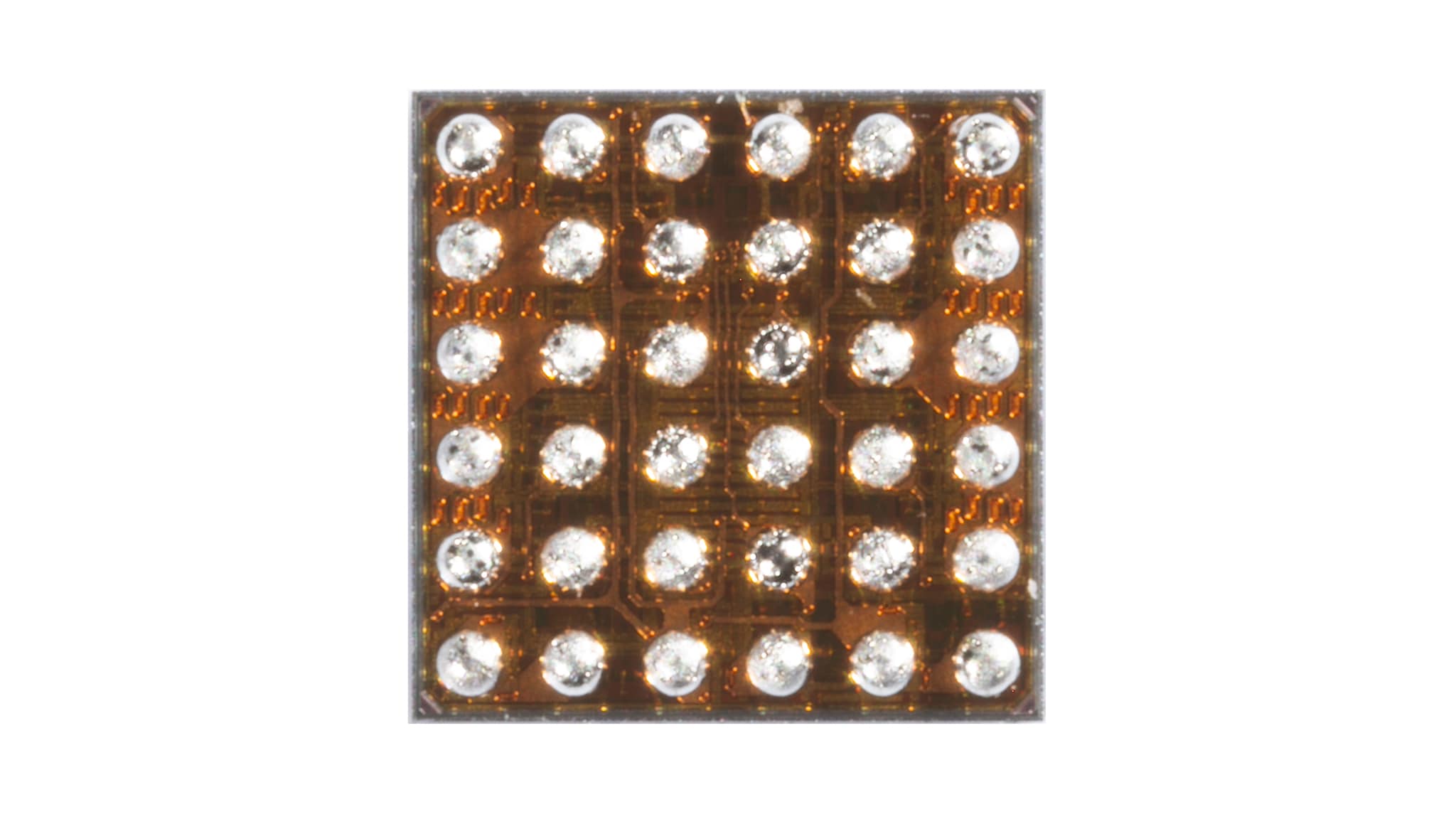

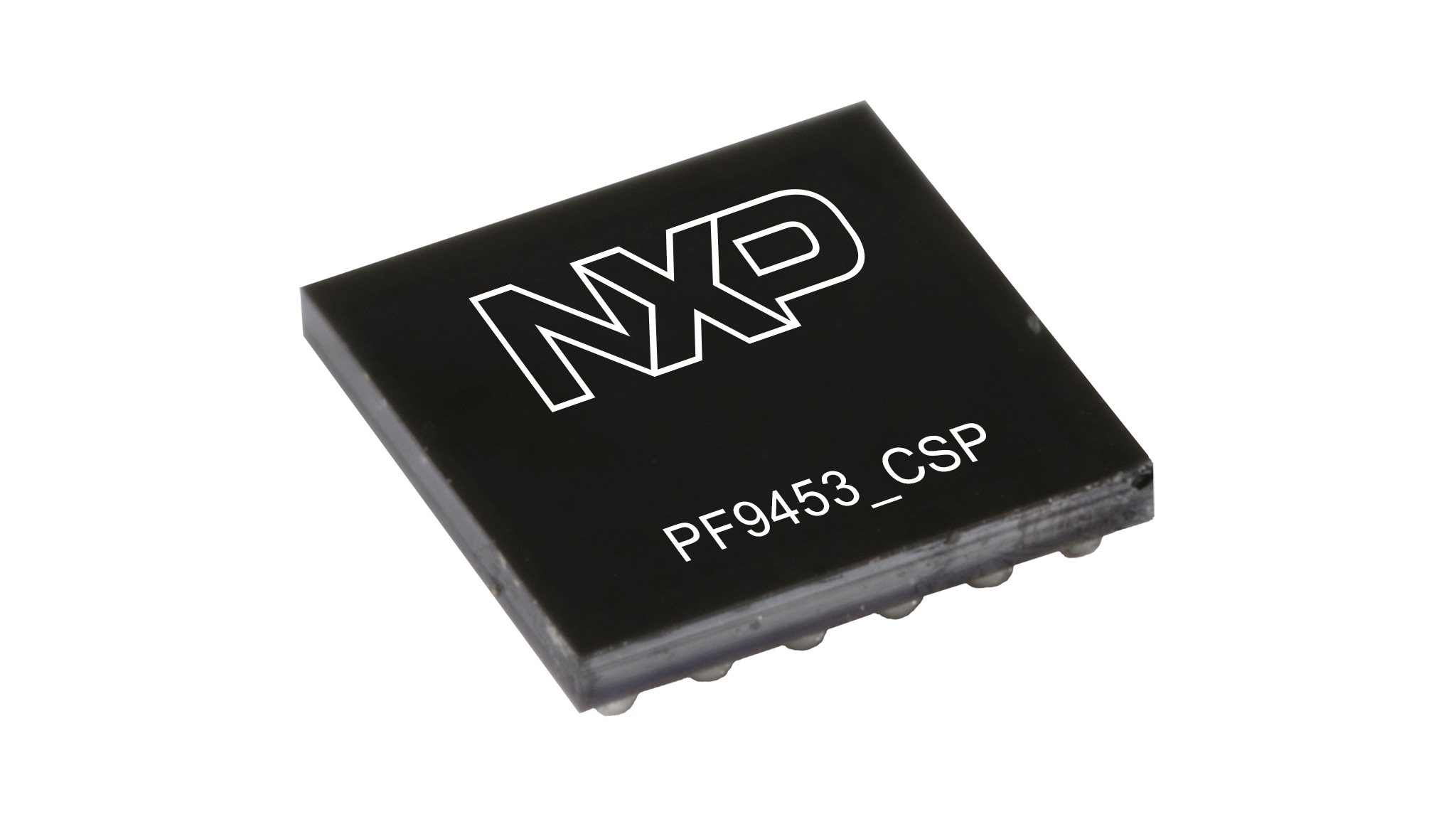

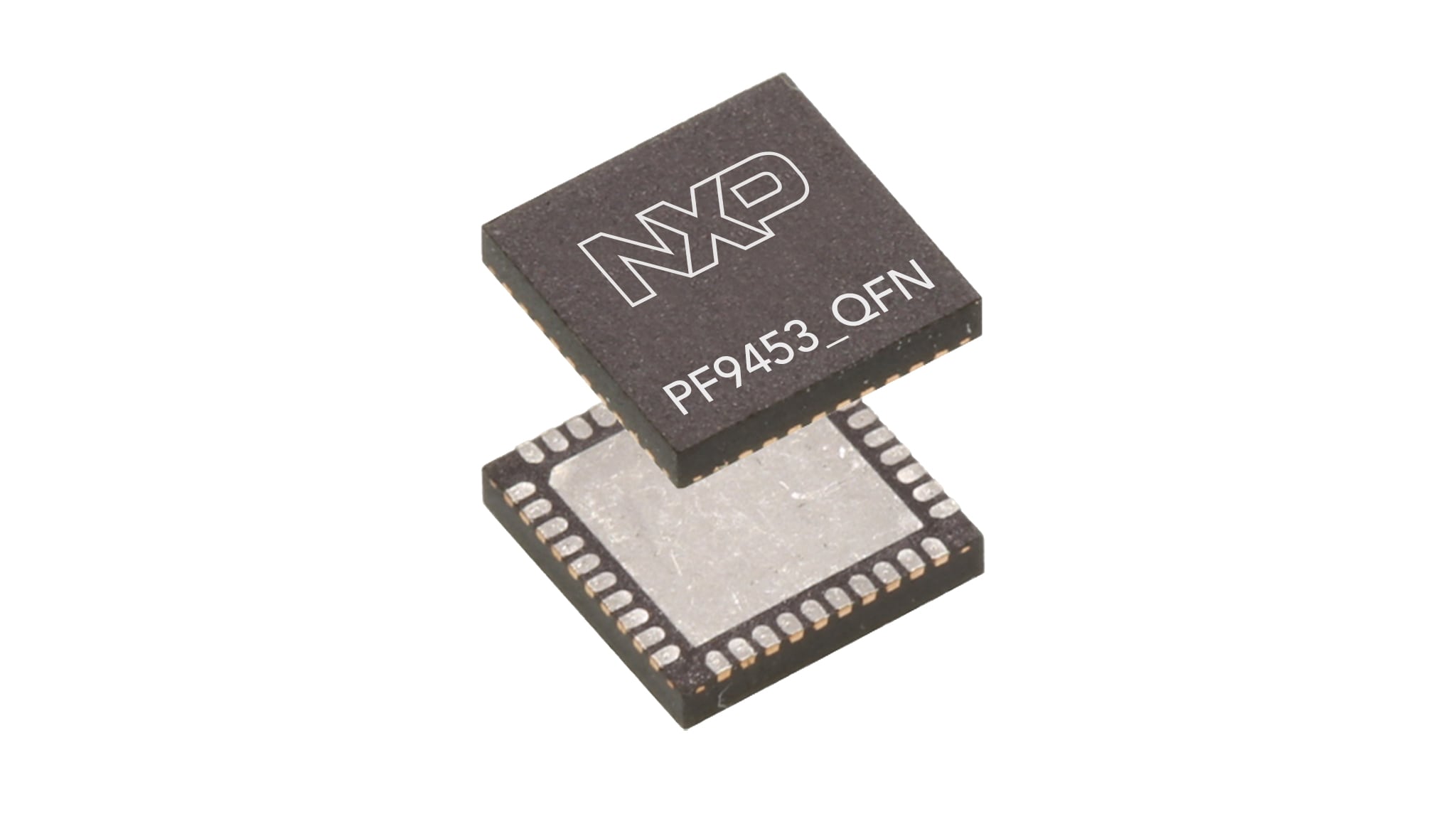

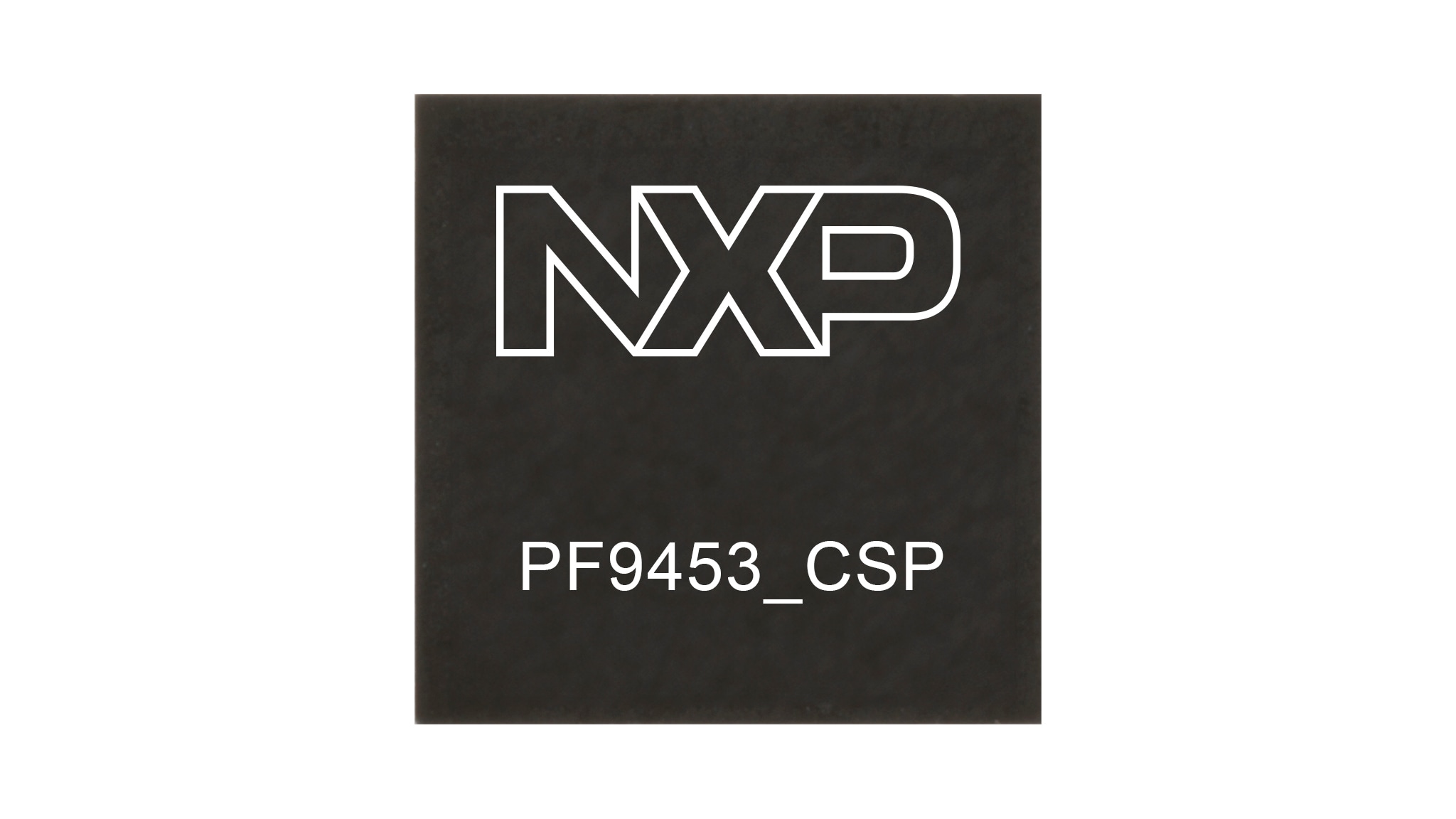

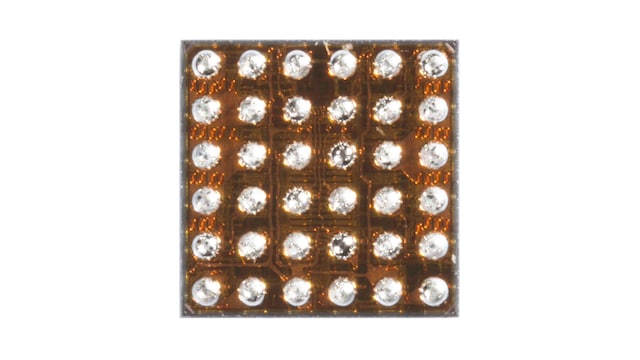

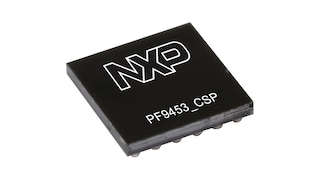

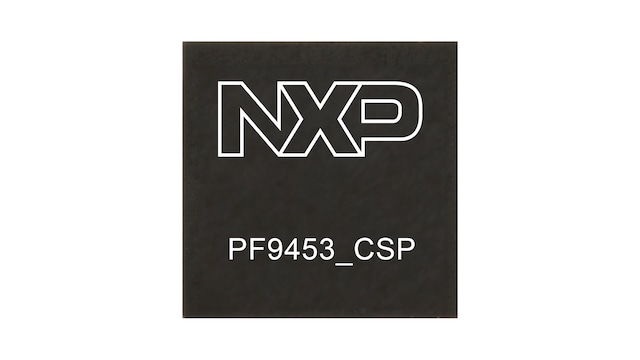

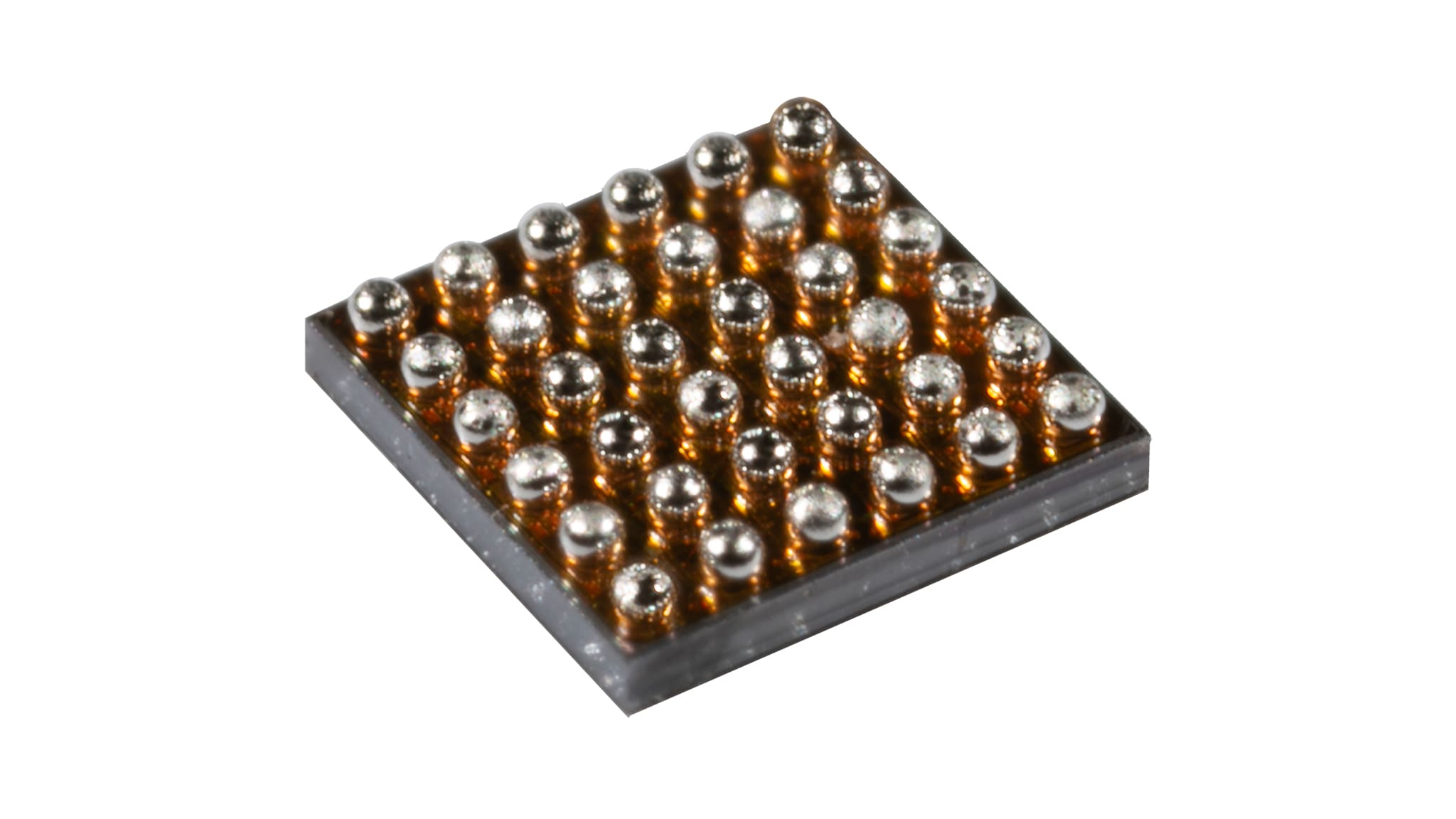

一个常开LDO用于为安全非易失性存储(SNVS)内核供电，另外两个LDO用于为处理器和外设供电。一个400mA负载开关向SD卡提供3.3V电源，SD卡有一个内部放电电阻，用于在设备关闭时释放输出中存储的电荷，以保证安全。PF9453采用40引脚HVQFN封装，5mmx5mm，0.4mm间距，以及36凸点晶圆级CSP封装，2.48mmx2.48mm，0.4mm间距。
产品详情
特性
4个降压稳压器
- BUCK1：0.6V至3.775V，25mV步长，2000mA
- BUCK2：0.6V至2.1875V，12.5mV步长，2700mA (QFN)/2000mA (WLCSP)
- BUCK3：0.6V至3.775V，25mV步长，2000mA
- BUCK4：0.6V至3.775V，25mV步长，2500mA
- BUCK2上进行动态电压调节
- 监测故障情况
3个线性稳压器
- LDO_SNVS，常开，1.2V至3.4V，采用QFN封装，或0.8V至3.0V ，采用WLCSP封装，25mV步长，10mA
- LDO1，0.8V至3.3V，25mV步长，250mA，通过SD_VSEL引脚选择电压
- LDO2 (仅QFN)，0.5V至1.95V，25mV步长，200mA
电源控制IO
- 电源开/关控制
- 待机/运行模式控制
- 看门狗复位输入
ESD保护
- 人体模型(HBM)：±2000V
- 充电设备模型(CDM)：±500V
系统特性
- 一个400mA负载开关，具有内置有源放电电阻和GPIO/I²C控件
- 32.768kHz晶振驱动和缓冲输出
- 灵活的上电/掉电顺序，一次性可编程(OTP)器件配置
- 内置有源放电电阻
- Fm+ 1MHz I²C接口
产品计划
相关产品
i.MX 6ULL单核处理器，配备Arm® Cortex®-A7内核
i.MX RT1170：1GHz跨界MCU，配备Arm® Cortex®内核
i.MX RT1180跨界MCU，带TSN交换机和EdgeLock®

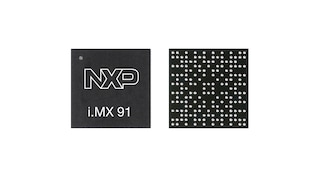

i.MX 91系列安全高效，为成千上万的边缘应用提供了Linux®的基本功能。
