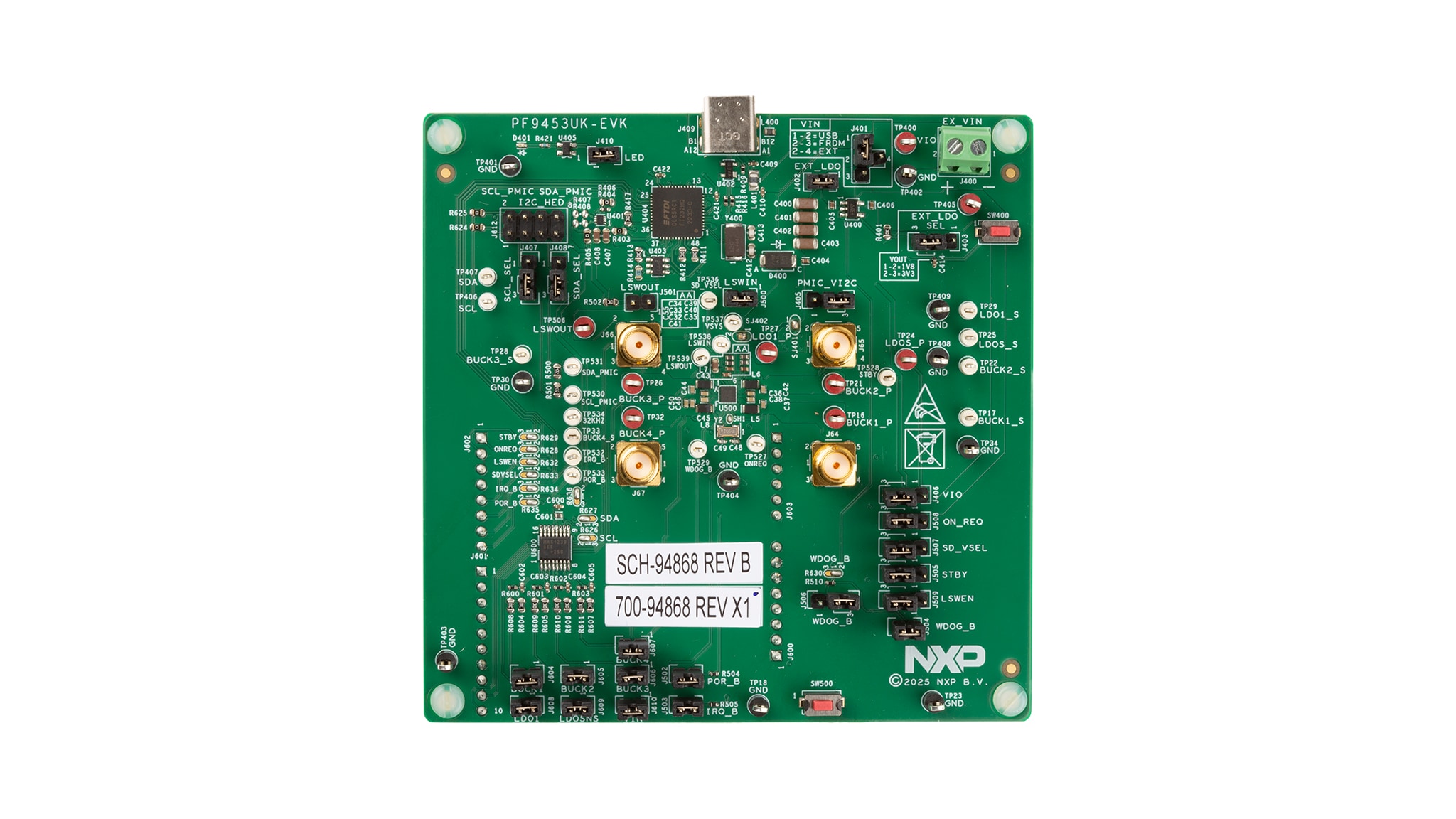

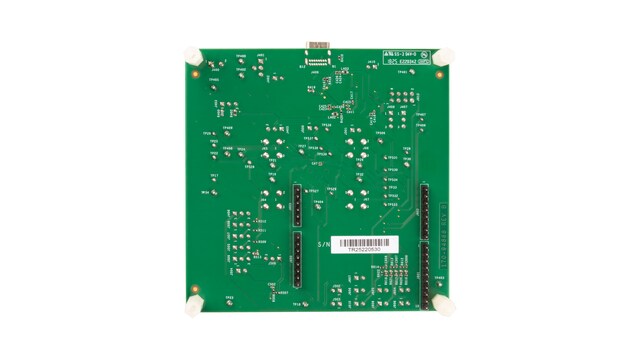

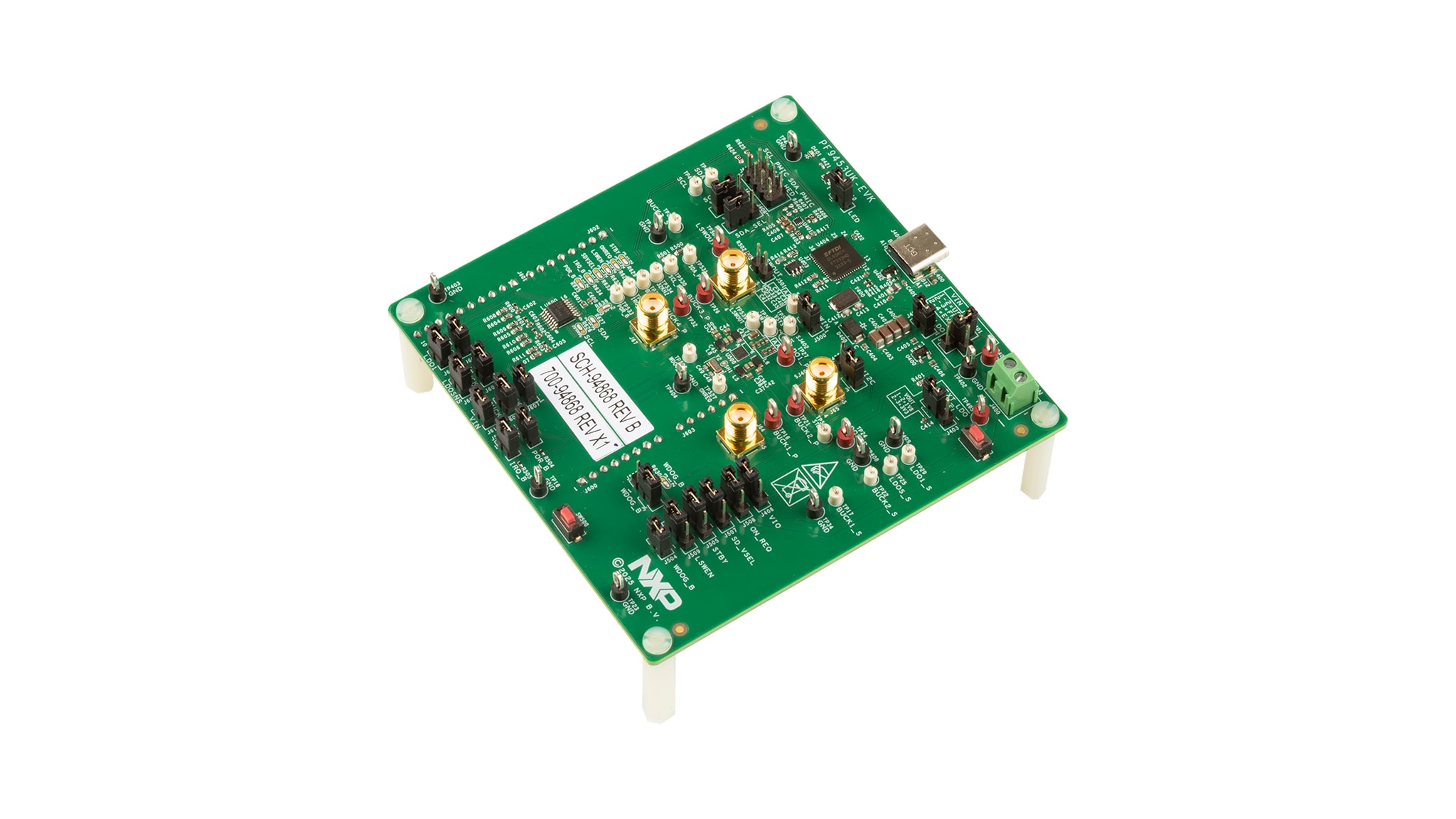

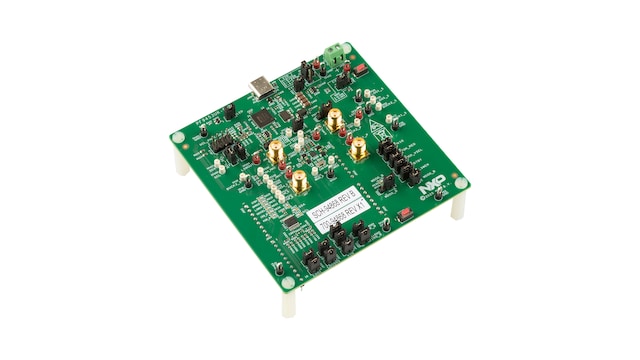

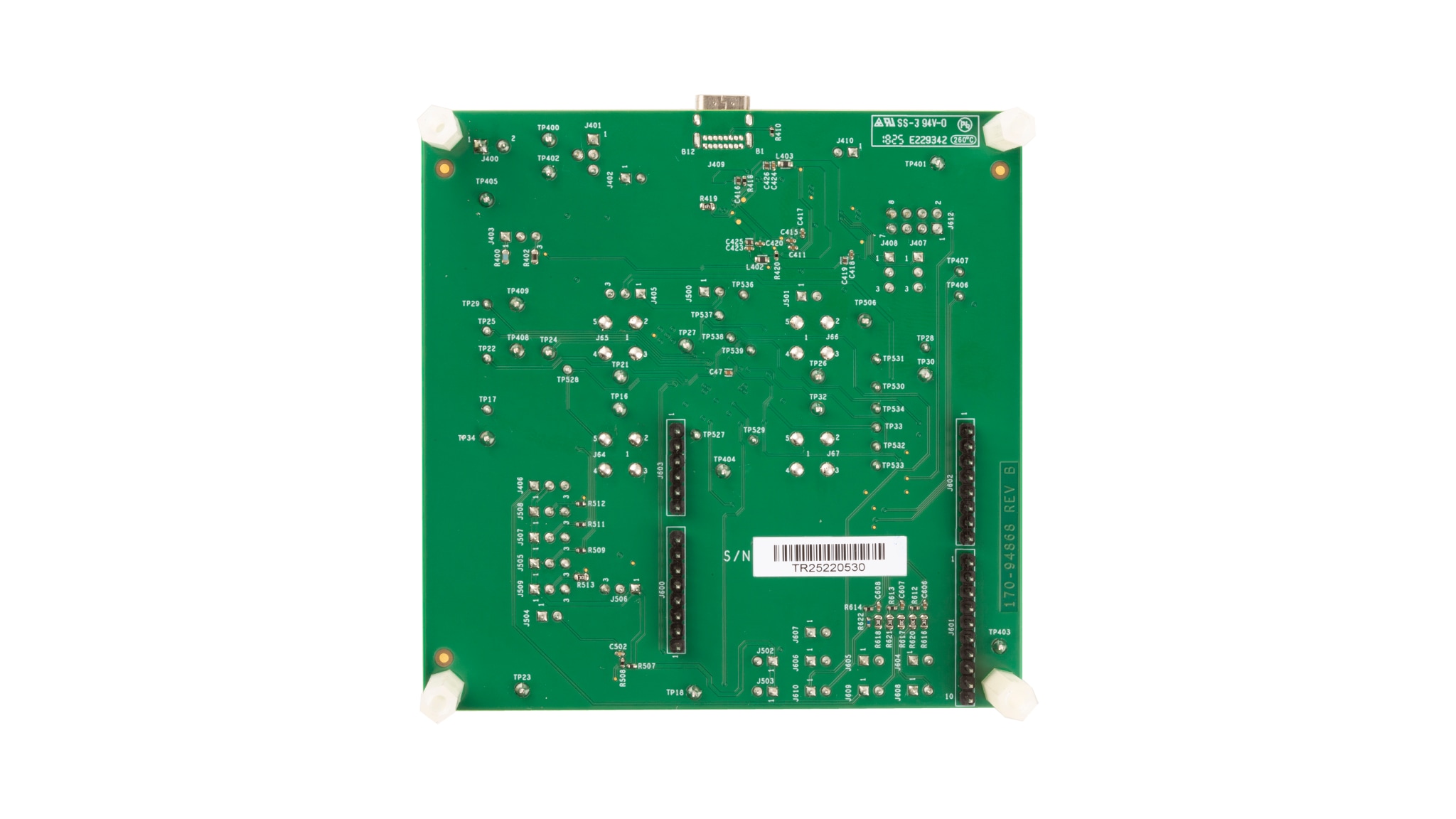

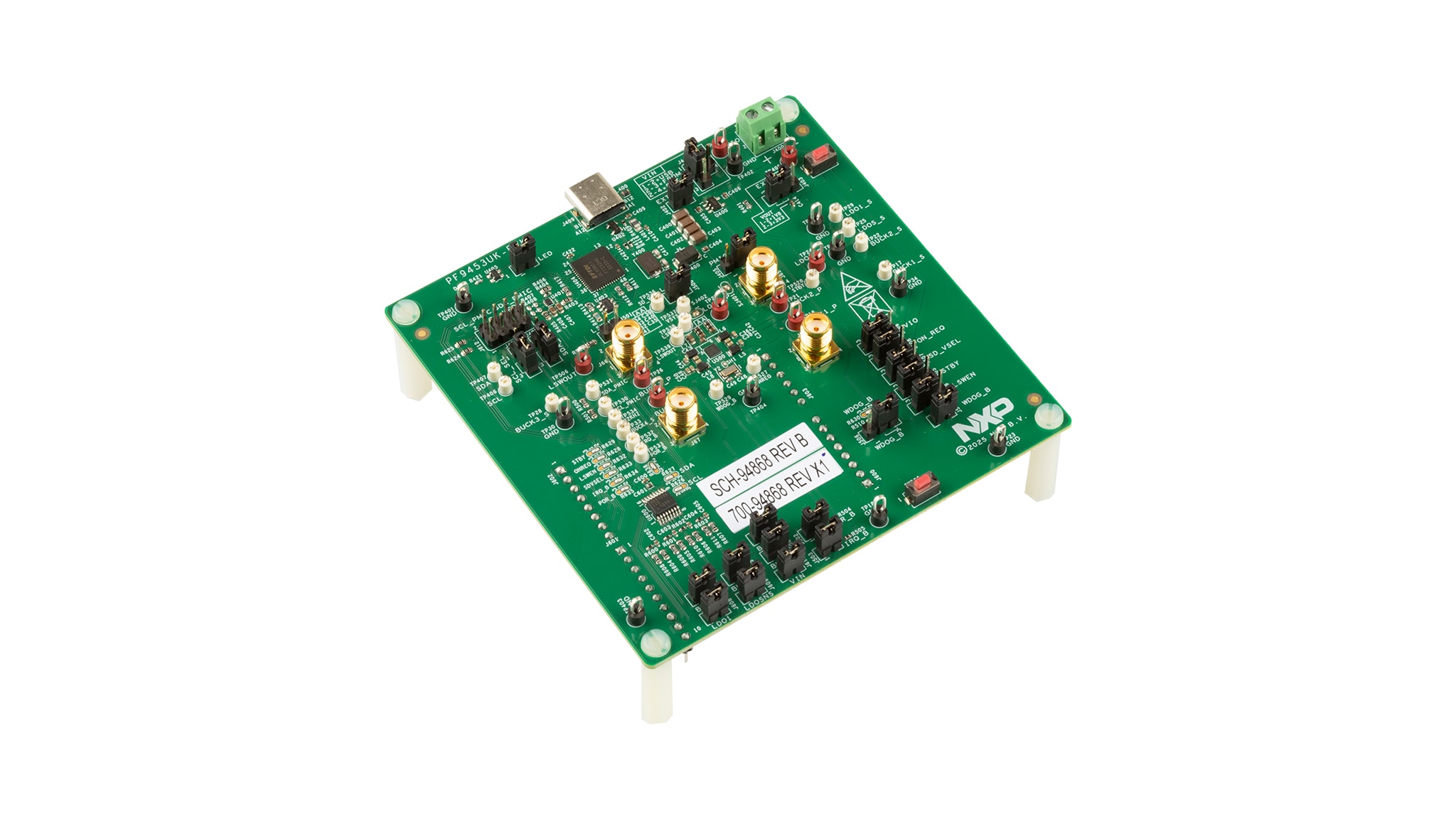

PF9453 WLCSP低功耗多轨PMIC评估板

PF9453UK-EVK

滚动图片以放大

PF9453是一款通用型单芯片电源管理集成电路(PMIC)，可为消费电子的不同应用支持不同的微控制器和微处理器。PF9453提供开箱即用的电源解决方案，支持i.MX 91系列处理器。

该器件提供4个高效降压稳压器、两个LDO、1个400mA负载开关和32.768KHz晶振驱动器。

该板配备了USB Type-C连接器，便于连接到软件图形用户界面(GUI)，通过该界面可以实现对PF9453 PMIC寄存器的I²C访问。

框图

PF9453

PF9453 Block Diagram
获取框图PDF

支持的器件

电源管理

5V PMIC解决方案

  • PF9453: PF9453：适用于i.MX 91、i.MX 93和简单Linux平台的低功耗多轨PMIC

特性

4个降压稳压器

  • BUCK1：0.6V至3.775V，25mV步长，2000mA
  • BUCK2：0.6V至2.1875V，12.5mV步长，2700mA (QFN)/2000mA (WLCSP)
  • BUCK3：0.6V至3.775V，25mV步长，2000mA
  • BUCK4：0.6V至3.775V，25mV步长，2500mA
  • BUCK2上进行动态电压调节
  • 监测故障情况

3个线性稳压器

  • LDO_SNVS，常开，1.2V至3.4V，采用QFN封装，或0.8V至3.0V ，采用WLCSP封装，25mV步长，10mA
  • LDO1，0.8V至3.3V，25mV步长，250mA，通过SD_VSEL引脚选择电压
  • LDO2 (仅QFN)，0.5V至1.95V，25mV步长，200mA

电源控制IO

  • 电源开/关控制
  • 待机/运行模式控制
  • 看门狗复位输入

ESD防护

  • 人体模型(HBM)：±2000V
  • 充电设备模型(CDM)：±500V

系统特性

  • 一个400mA负载开关，具有内置有源放电电阻和GPIO/I²C控件
  • 32.768kHz晶振驱动和缓冲输出
  • 灵活的上电/掉电顺序，一次性可编程(OTP)器件配置
  • 内置有源放电电阻
  • Fm+ 1MHz I²C接口

购买选项

PF9453UK-EVK-Image

点击展开

PF9453UK-EVK
正常供应

PF9453 WLCSP Low Power Multi-Rail PMIC Evaluation Board.

    $175.00 USD
    现货 :19

    正常情况下 1-2个工作日内发货

    加入购物车
