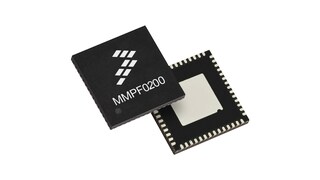

12通道可配置的PMIC
MMPF0200 PMIC采用可配置的高性能架构，可在整个输出范围内实现更高的效率，并提供面向消费电子、工业控制和汽车应用的先进功能。
- 具有不同额定电流、可编程电压和上电顺序的多个输出
- 能够为内核处理器、存储器和外设供电，提供适合多种应用的单芯片电源解决方案
- 降低设计复杂性，减少物料清单
MMPF0200非常适合i.MX 6SoloLite、 i.MX 6Solo和i.MX 6DualLite应用处理器，提供一个平台级解决方案，从而加快产品上市速度。
产品详情
特性
输入电源
- PMIC输入电压范围：2.8-4.5V
电源
- 4个降压稳压器
- 3至4个通道——可配置
- 动态电压调节
- 模式：PWM、PFM、APS
- 可编程输出电压
- 可编程电流限值
- 可编程软启动
- 可编程PWM开关频率
- 带故障中断的可编程OCP
- 升压稳压器
- OTG支持
- 模式：PFM和自动
- OCP故障中断
- LDO
- 6个用户可编程LDO
- 软启动
- 参考电源
- 用于RTC供电的LDO/开关
- DDR存储器参考电压
时钟和通信
- 16MHz内部主时钟
- I²C接口和输入控制
可配置性
- 用户可编程的待机、睡眠和关机模式
- 一次性编程(OTP)存储器，用于器件配置
- 用户可编程的启动顺序和时间
- 电池供电的存储器，含纽扣电池充电器
- 较高的照明负载效率
- 面向i.MX6动态电压调节的软件支持
主要特性
- 支持i.MX53、i.MX6DL、i.MX6S、i.MX6SL和i.MX6SX MCU
- 输出电流：2.5A
