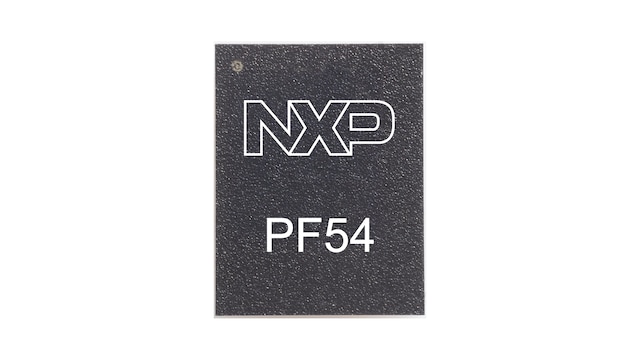

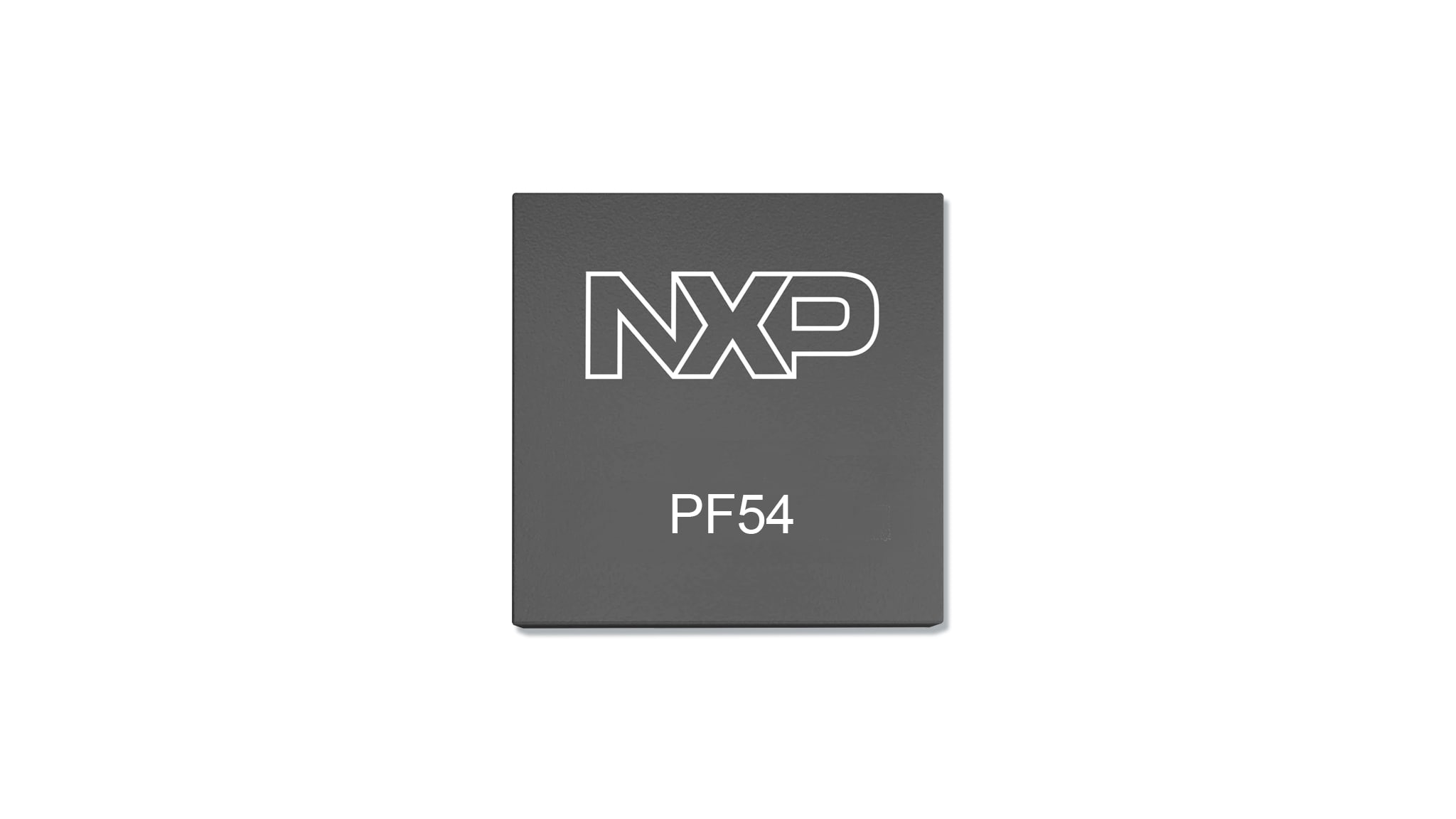

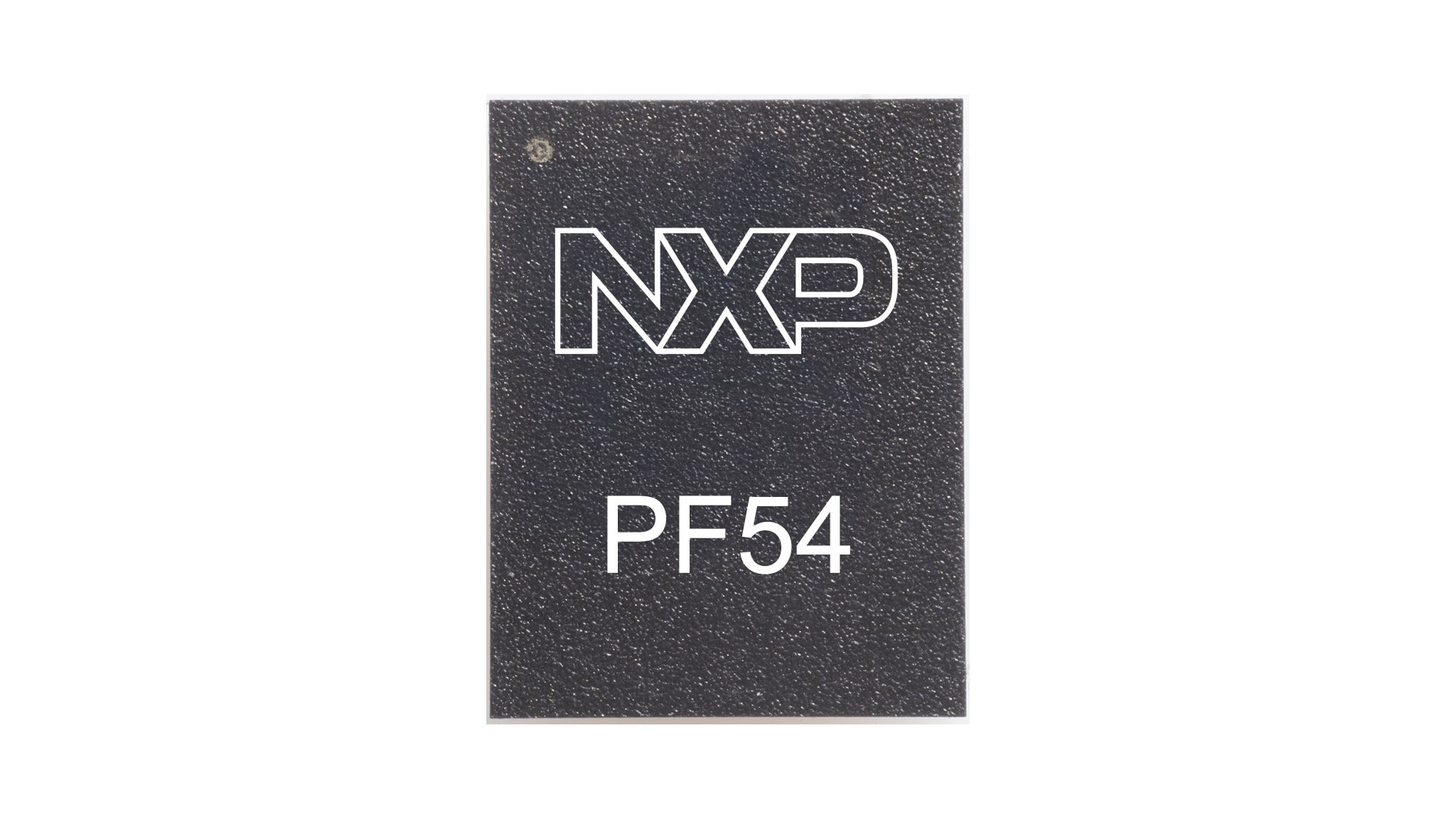

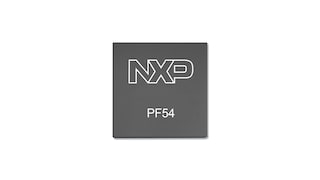

30A双相安全内核电源调节器，具有PFM、AVP和ADC电流/电压监测功能
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。
PF5400集成了两个15A降压转换器，可配置为双相30A输出，非常适合汽车和工业处理器应用。它具有自适应电压定位、EMC扩频和启动MTP存储器功能。启动后，可通过I²C实现动态调整。该产品符合ISO26262和IEC61508标准，并支持ASIL B和SIL 2安全等级。
产品详情
特性
电源规格
- 高达30A的双相DC-DC转换器
- 可编程自适应电压定位(AVP)
- 差分遥感
- 输出精度高(+/-1%)
- 2uA超低功耗关断静态电流
- 32引脚6.5x5.0倒装芯片四方扁平无引脚(FC-QFN)封装
系统功能
- MTP存储器，用于灵活的器件配置
- 高速I²C接口(3.4MHz)
- PGOOD监测电路
- 频率扩频
- 备用控制输入
符合ASIL B和SIL 2的安全功能
- 达到汽车ASIL B和工业SIL 2安全级别的独立电路
- 带可编程故障反应的模数转换器 (ADC)电压监测功能
- 先进的热监测和保护功能
- 可编程内置看门狗定时器
- I²C循环冗余校验(CRC)和写保护机制
- 模拟内置自检(ABIST)和逻辑内置自检(LBIST)
可编程
- 电源、排序和特定功能可由MTP存储器进行编程
- 在开发阶段，可以使用评估板对定制的OTP部件进行编程
- 可以提供定制配置进行生产。请联系恩智浦销售渠道(恩智浦或代理商)
- 可以使用图形用户界面(GUI)工具创建定制配置
