BYLink系统电源平台
这一平台采用可配置和可链接的器件组合，促进安全电源管理系统的设计。它将复杂的电源子系统简化为单一的智能解决方案。
面向汽车应用的多通道PMIC
PF5030芯片和支持(文档、软件和板)可供精选客户使用(需要保密协议(NDA))。如需了解更多信息和样品供货情况，请联系支持人员或当地销售代表。

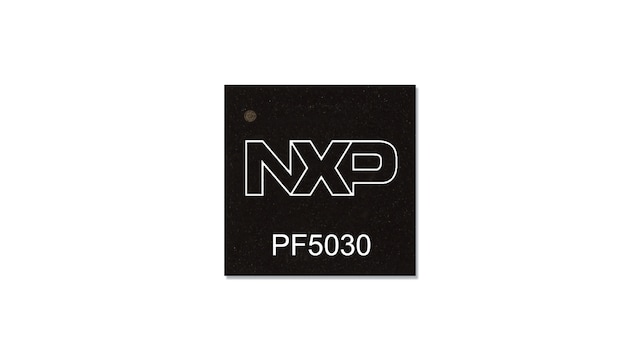

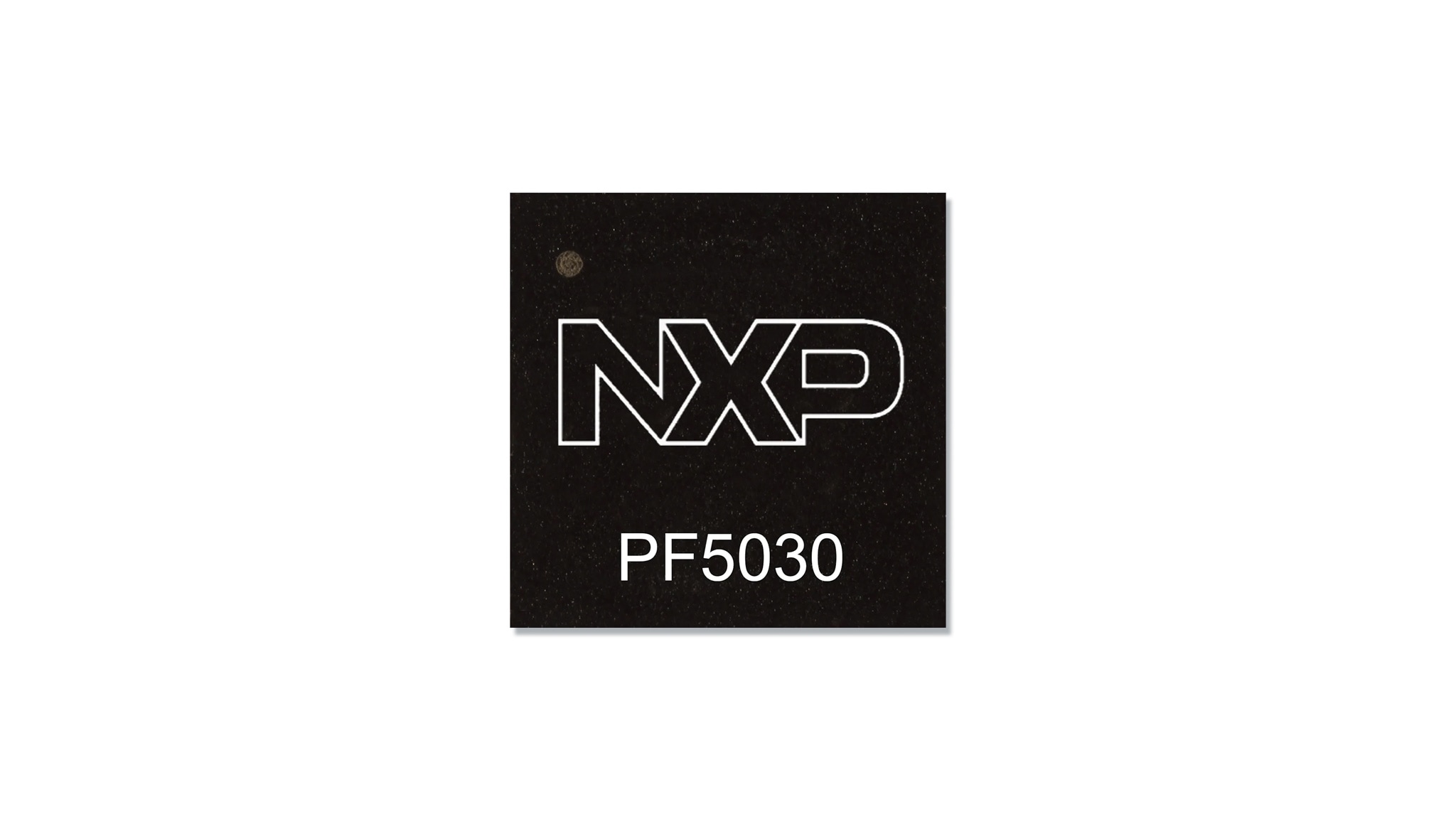

PF5030是一款专为S32Z2/E2处理器设计的电源管理集成电路(PMIC)，非常适合与恩智浦前端系统电源系列(FS86、FS6x等)连接。内置OTP存储器存储关键的启动配置，高速I²C可在启动后调整参数，灵活地提供不同的系统状态。
PF5030是BYLink系统电源平台的一部分，借助创新同步功能，采用全新智能方法来设计安全的系统电源管理。PF5030系列在电源和安全性、引脚到引脚和软件兼容方面具有可扩展性。它遵循ISO26262标准开发，并符合AEC-Q100要求。
产品详情
特性
主要特性
- 3个高效降压转换器——支持双相和DVS功能
- 两个带负载开关选项的线性稳压器
- 看门狗定时器/监测器
- 监测电路可达到ASIL B/D安全等级
- 一次性可编程(OTP)器件配置
- 1.0MHz I²C通信接口
- 汽车等级1
- 40引脚6x6 QFN封装
系统特性
- OTP(一次性编程)存储器，可用于灵活的器件配置
- 扩频频谱
- 快速的PMIC启动
- 无缝处理器接口的高级状态机
- 支持快速模式+I²C接口(高达1.0MHz)
- PGOOD监测器
- 可编程的软启动顺序和关断顺序
- 可编程的稳压器配置
- 智能系统监测/诊断的20通道模拟多路复用器
监测电路可达到ASIL B/D安全等级
- 符合ASIL B/D安全等级的独立电路
- 带可编程故障保护的独立电压监测
- 先进的热监测和保护
- 外部看门狗监测和可编程的内部看门狗计数
- I²C CRC和写保护机制
- 模拟和逻辑内置自测(ABIST/LBIST)
可编程性
- 电源、排序和特定功能可由一次性可编程(OTP)存储器进行编程
- 可在数据手册的“订购信息”一章找到支持主流MCU的标准预定义OTP

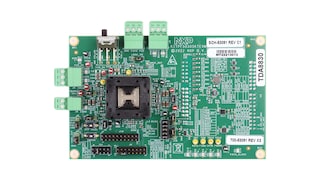

- 在开发阶段，可以使用KITPF5030SKTEVM评估板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系当地的恩智浦销售机构
对照表
| 器件系列 | PF5030 QM | PF5030 ASIL B | PF5030 ASIL D | PF5032 QM | PF5032 ASIL B | PF5032 ASIL D |
|---|---|---|---|---|---|---|
| 带SVS的降压稳压器 | 两通道 | |||||
| 无SVS的降压稳压器 | 1通道 | - | ||||
| LDO | 两通道 | |||||
| AMUX输出 | 有 | |||||
| 通信I/F | 带CRC的I²C | |||||
| MCU I/F | PWRON、INTB、RSTB、PGOOD | |||||
| OTP编程 | 有 | |||||
| OTP CRC检查 | 有 | |||||
| ABIST/LBIST | 有 | |||||
| 20MHz CLK检查 | 有 | |||||
| 故障安全状态 | 有 | |||||
| 电压监测的目标ASIL等级 | ASIL D | |||||
| OV/UV监测 | 有 | |||||
| MCU监测的目标ASIL等级 | QM | ASIL B | ASIL D | QM | ASIL B | ASIL D |
| 看门狗 | 无 | Simple | Challenger | 无 | Simple | Challenger |
| 封装 | 带WF的40-QFN | |||||
标准配置
| 部件编号 | 说明 | OTP ID* | 安全等级 | 封装 | |
|---|---|---|---|---|---|
| SG1[1] | SG2[2] | ||||
| MPF5030BMMA4ES | S32E2x、S32Z2x 21x21mm | MA4报告和配置文件 | ASIL D | QM | QFN40eP |
| MPF5032BMMA5ES | S32Z2x 17x17mm | MA5报告和配置文件 | ASIL D | QM | QFN40eP |
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
软件
快速参考恩智浦 软件类型.
3 软件文件
-
BSP及设备驱动
Automotive SW - SBC/PMIC - Real-Time Drivers
-
模拟及建模工具
汽车PMIC系列的恩智浦GUI
-
软件开发资源
PF5030 Simplis Models
注意: 推荐在电脑端下载软件，体验更佳。
