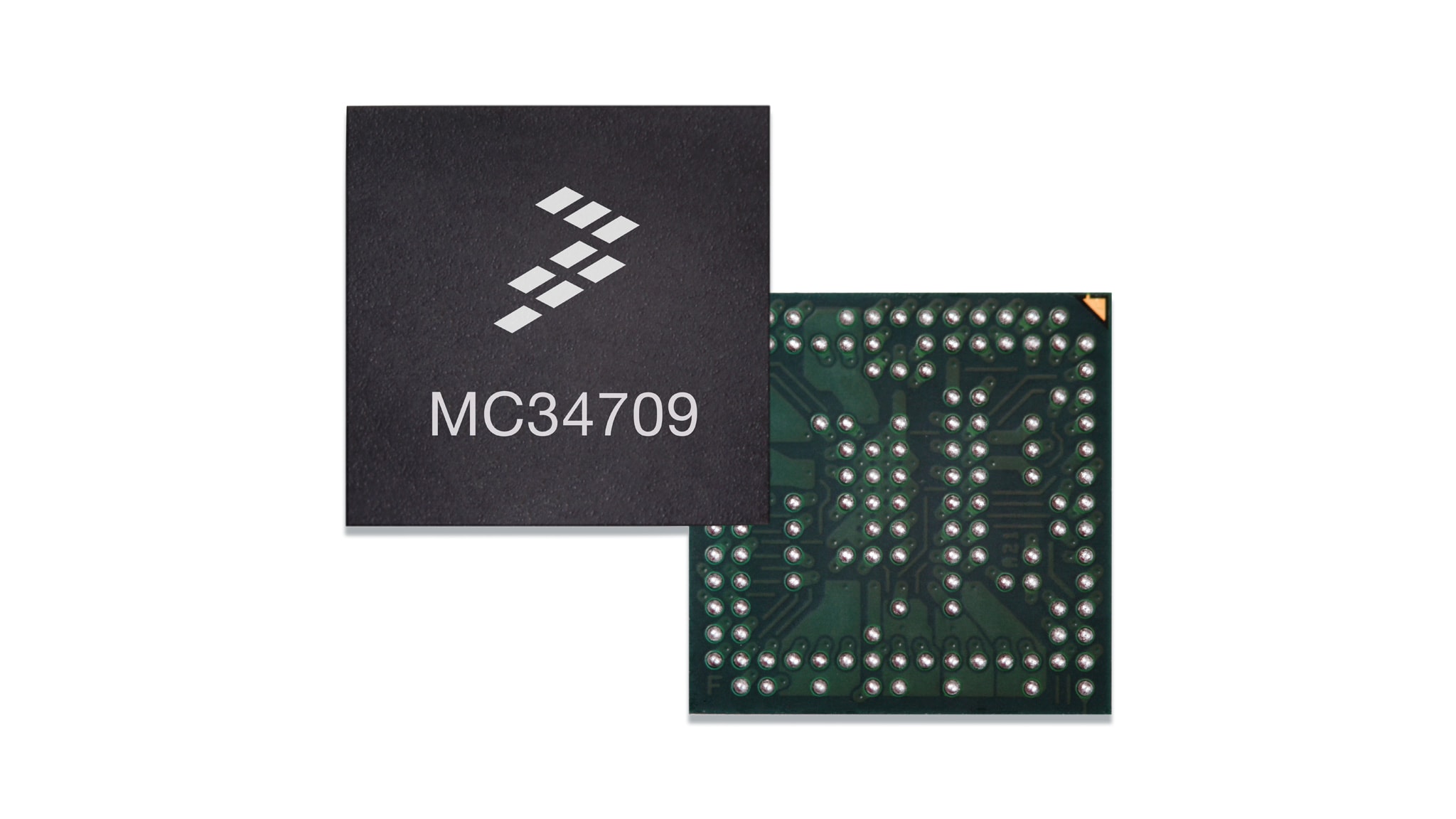

MC34709

滚动图片以放大

MC34709是电源管理集成电路(PMIC)，主要与i.MX 50和i.MX53系列搭配使用。

提供一个低成本解决方案，适用于不需要电池充电器的嵌入式应用
可以轻松地与外部充电器连接，能够灵活地用于单一或多节锂电池配置
支持消费电子和工业控制应用，采用130引脚8x8 MAPBGA 0.5 mm间距的封装，该封装可轻松地用于低成本的板设计

数据手册

应用笔记

产品详情

框图

MC34709

获取框图PDF

特性

电源

6个多模降压稳压器
- 两个单/双相降压稳压器
- 3个单相降压稳压器
- 多达6个独立输出
- PFM/PWM运行模式
- 动态电压调节
5 V升压稳压器
- 支持i.MX处理器的USB物理层(USB PHY)
提供8个LDO稳压器
- 其中两个稳压器带有可选的内部或外部导通器件
- 其中4个稳压器带有嵌入式导通器件
- 其中一个稳压器带有内部PNP器件
- 面向带有内部PMO器件的DDR存储器的电压参考
可编程硬件上电顺序

10位ADC内核

提供7个通用ADC通道
为检测芯片温度和纽扣电池电压提供专用通道
提供电阻式触摸屏接口

辅助电路

通用I/O
PWM输出

时钟和振荡器

实时时钟
时间和日期计数器
提供闹钟功能
32.768 kHz晶振
提供备用纽扣电池和充电器

串行接口

SPI / I²C通信协议

主要特性

I²C接口和输入控制
支持i.MX35、i.MX37、i.MX50、i.MX51和i.MX53 MCU

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别

9 文件

紧凑列表

Silicon Errata MC34709 (N88D) - Errata[MC34709ER]亮点

PDFNov 27, 2013版本更新 3.0

AN4982, Assembly guidelines for molded array process ball grid array package - Application Note[AN4982]

PDFDec 9, 2020版本更新 4
AN4604, Interfacing the MC34709 with the i.MX53 Microprocessor - Application Note[AN4604]

PDFMay 9, 2013版本更新 2.0
AN4603, Power Management Design Guidelines for the i.MX50x Family of Microprocessors - Application Note[AN4603]

PDFDec 24, 2012版本更新 1.0
AN4619, Interfacing the MC34709 with an External Battery Charger, AN4619 - Application Note[AN4619]

PDFNov 19, 2012版本更新 1.0

Power Management Integrated Circuits Brochure[PMICBRA4]

PDFSep 6, 2024版本更新 6

MC34709, Power Management Integrated Circuit (PMIC) for i.MX50/53 Families - Data Sheet[MC34709]亮点

PDFNov 27, 2013版本更新 4.0

驱动软件定义汽车[PMICWPA4]

PDFJun 10, 2024版本更新 0
PMICWP, A Case Against Discretes - White paper[PMICWP]

PDFOct 3, 2016版本更新 1
