i.MX 91快速入门评估套件

IMX91QSB
正常供应

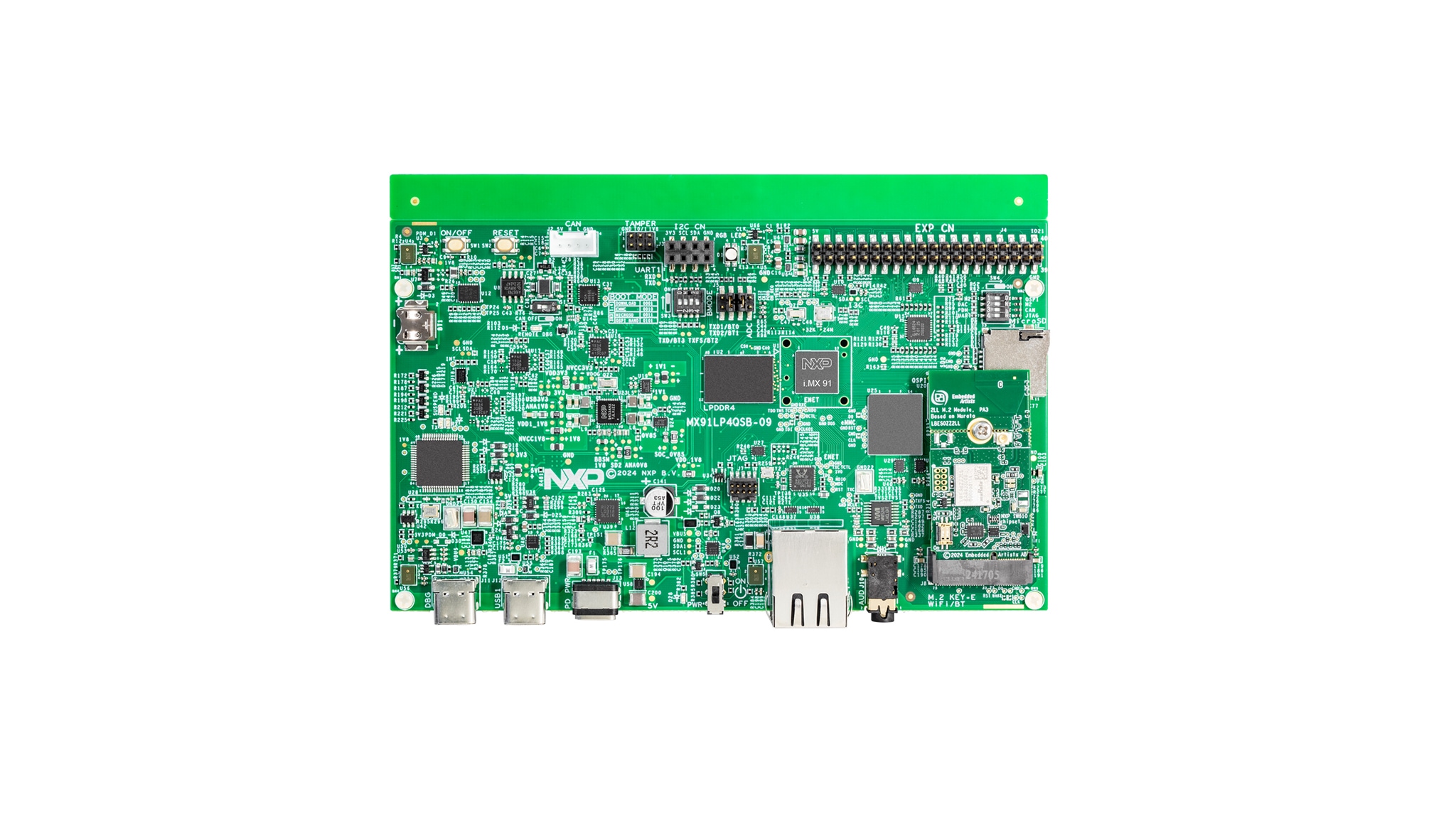

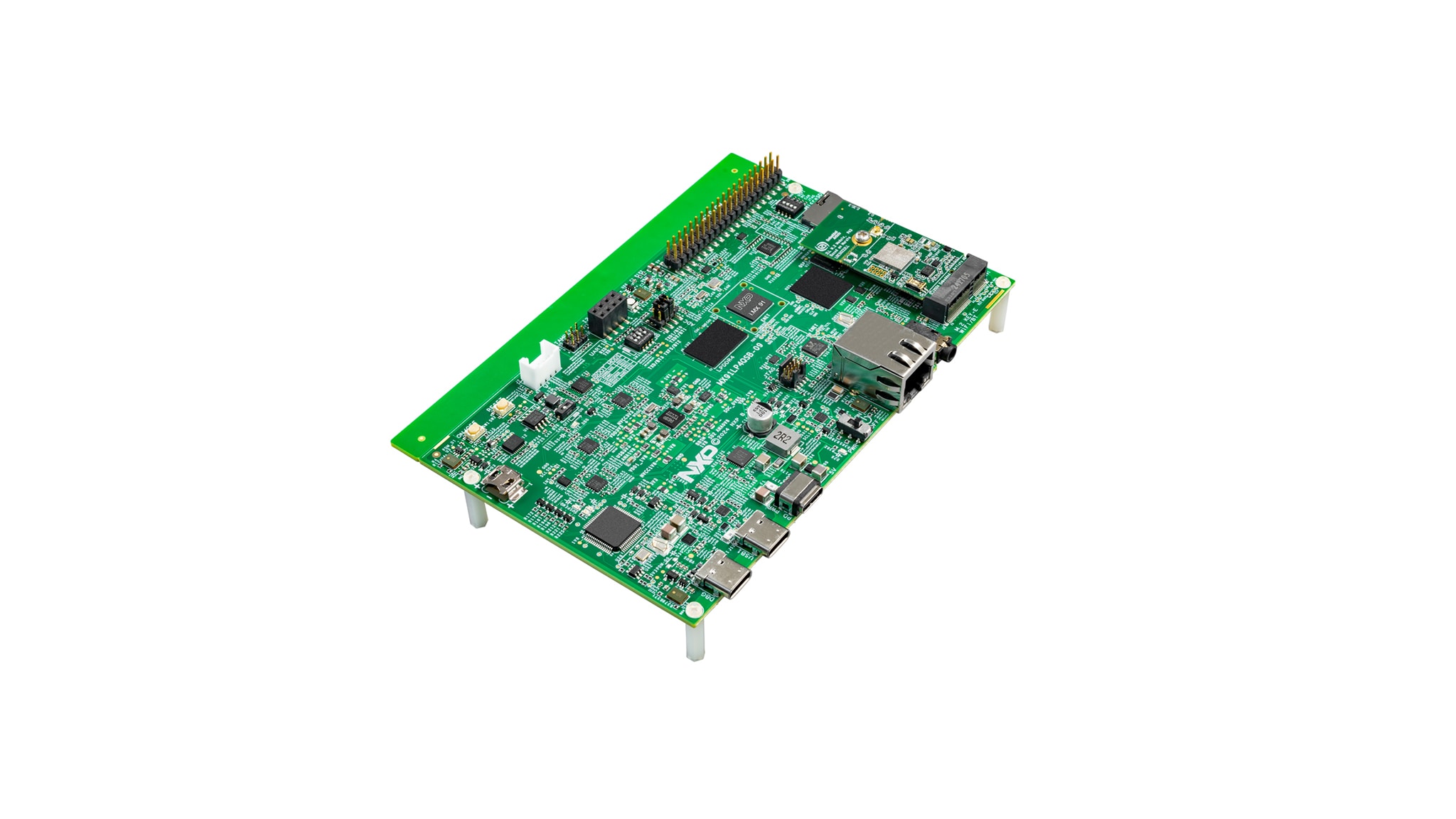

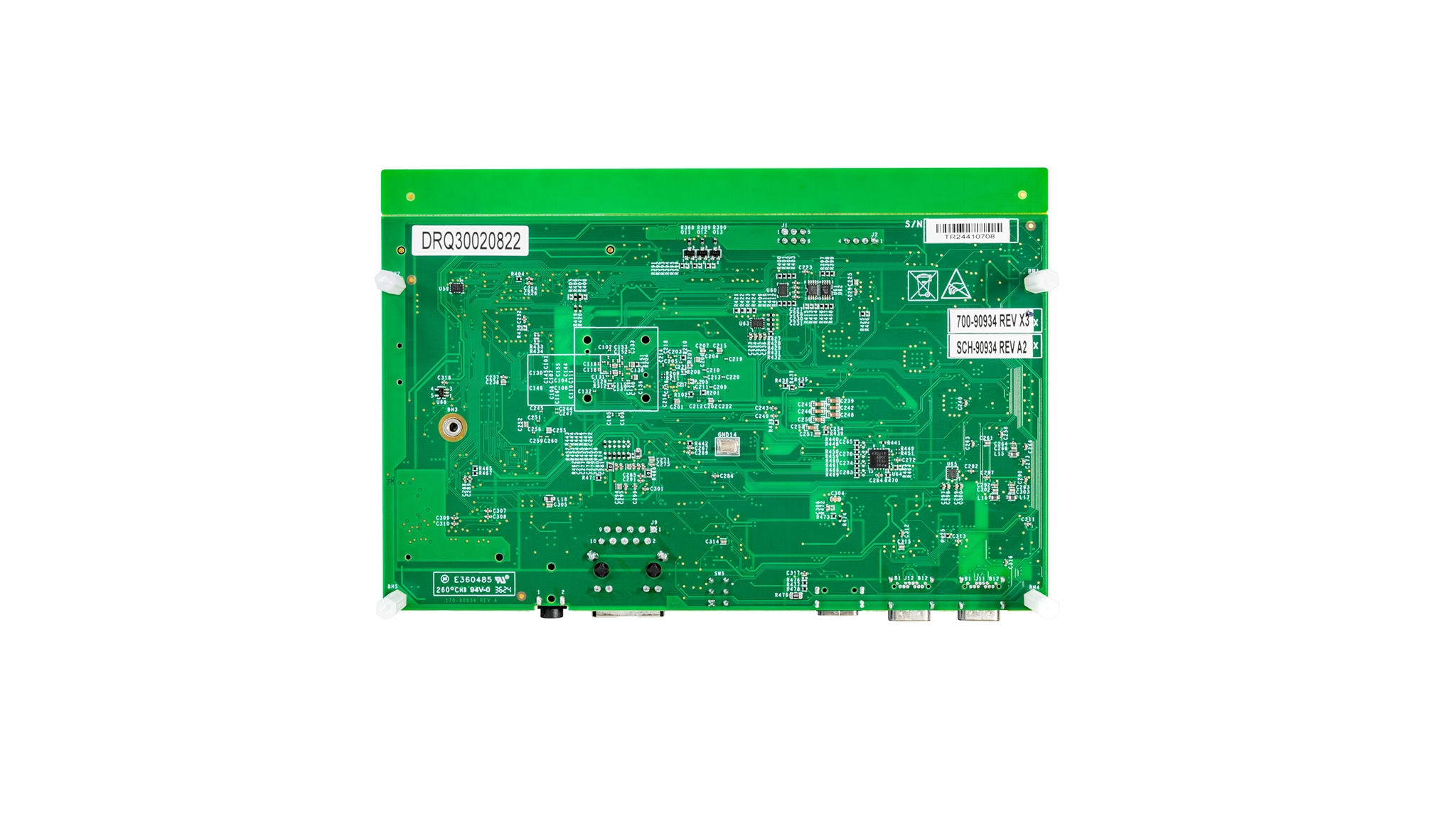

点击图片以展开

i.MX 91快速入门评估套件提供了一个低成本平台，采用9x9mm封装，配备用于i.MX 91应用处理器评估所需的广泛连接的组件。该单板解决方案包含i.MX 91片上系统(SoC) (9x9mm封装)、LPDDR4、eMMC、QSPI Nand flash及电源管理集成电路(PMIC)。该套件提供低成本参考板设计，是加速产品上市进程的理想起点。

框图

i.MX 91 QSB

IMX91QSB Block Diagram
获取框图PDF

支持的器件

模拟及混合信号

实时时钟

  • PCF2131: Nano-Power Highly Accurate RTC with Integrated Quartz Crystal

接口

通用I/O(GPIO)

  • PCAL6524: Ultra-Low-Voltage Translating 24-Bit Fm+ I²C-Bus/SMBus I/O Expander

3.3V/5V IO CAN收发器

  • TJA1057: High-Speed CAN Transceiver - Mantis Family

USB接口

传感器

I3C/I²C数字温度传感器

  • P3T1085UK: I3C/I2C总线精确数字温度传感器，精度为±0.5 °C

电源管理

5V PMIC解决方案

  • PF9453: PF9453：适用于i.MX 91、i.MX 93和简单Linux平台的低功耗多轨PMIC

处理器和微控制器

i.MX 9处理器

  • i.MX91: 面向智能家居和工业自动化的安全、高能效Linux功能

特性

处理器

  • i.MX 91应用处理器
  • Arm® Cortex®-A55 @1.4G
  • EdgeLock®安全区域

存储器

  • 1GB LPDDR4
  • 16GB eMMC5.1
  • 256MB NAND闪存
  • MicroSD插槽

显示器和摄像头接口

  • 并行RGB LCD接口(2x20 EXPI)
  • 并行摄像头接口(2x20 EXPI)

无线

  • 搭载恩智浦Wi-Fi 6三频IW610的M.2模块

音频

  • 音频插孔
  • 支持中等质量音频(MQS)
  • 支持音频硬件扩展(HAT)板
  • 支持PDM MIC阵列

连接

  • USB2.0 Type-C连接器
  • 千兆以太网(GbE)注册插孔45 (RJ45)
  • CAN(HDR)
  • 2x20扩展接口(EXPI)
  • I²C HDR
  • 支持模数转换器(ADC)

调试

  • 联合测试行动组(JTAG)连接器
  • 通过USB C的通用异步收发器(UART)
  • 支持功率测量

购买选项

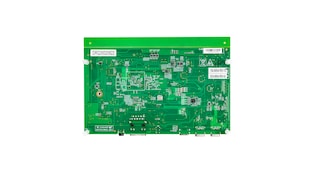

IMX91LP4QSB-09-Image

点击展开

IMX91LP4QSB-09
正常供应

i.MX 91 Quick Start Evaluation Kit.

    $300.00 USD
    现货>100

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
