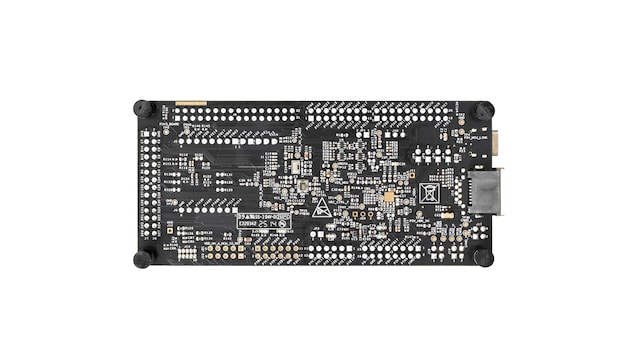

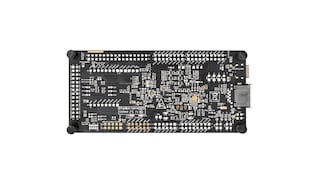

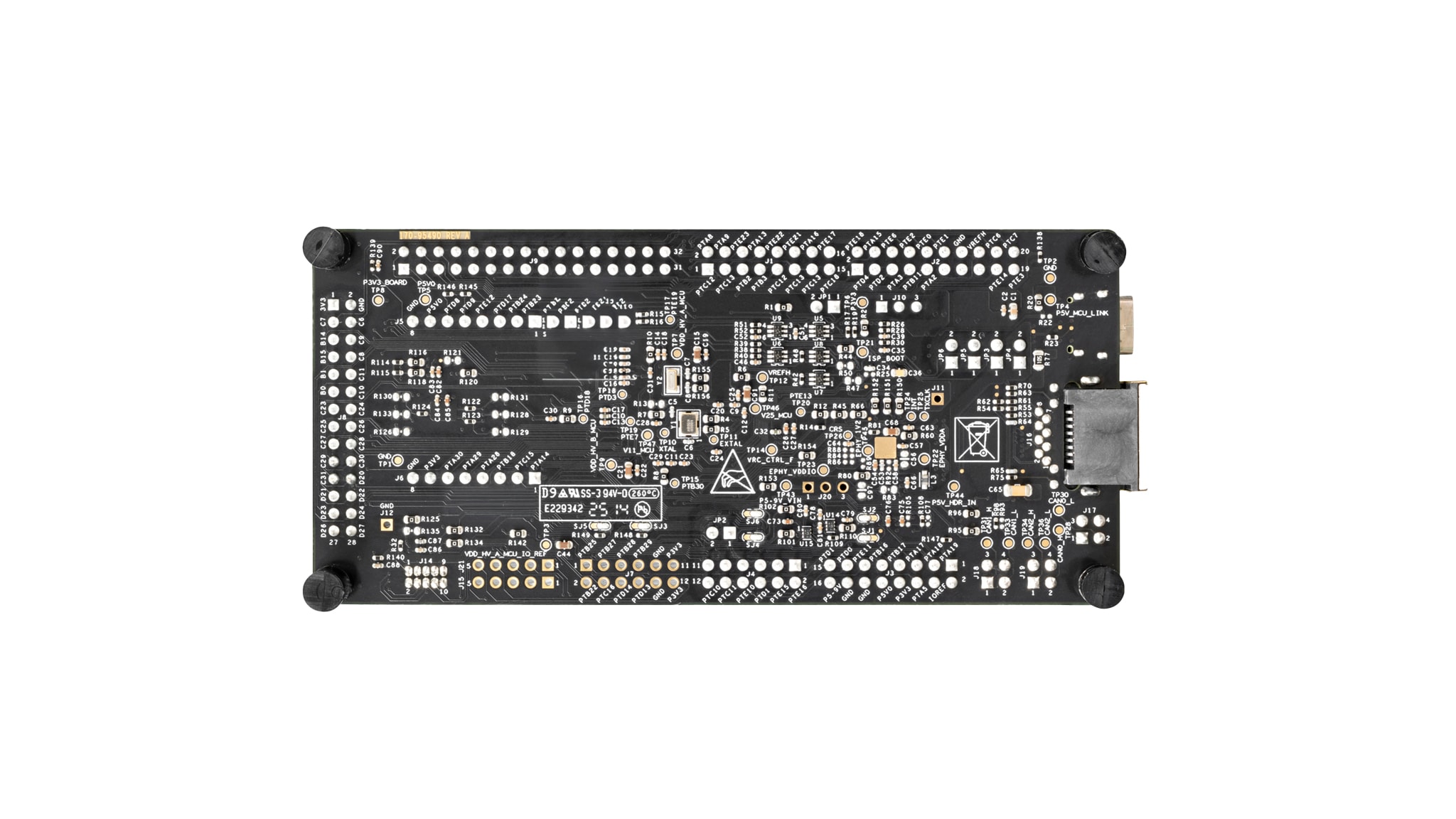

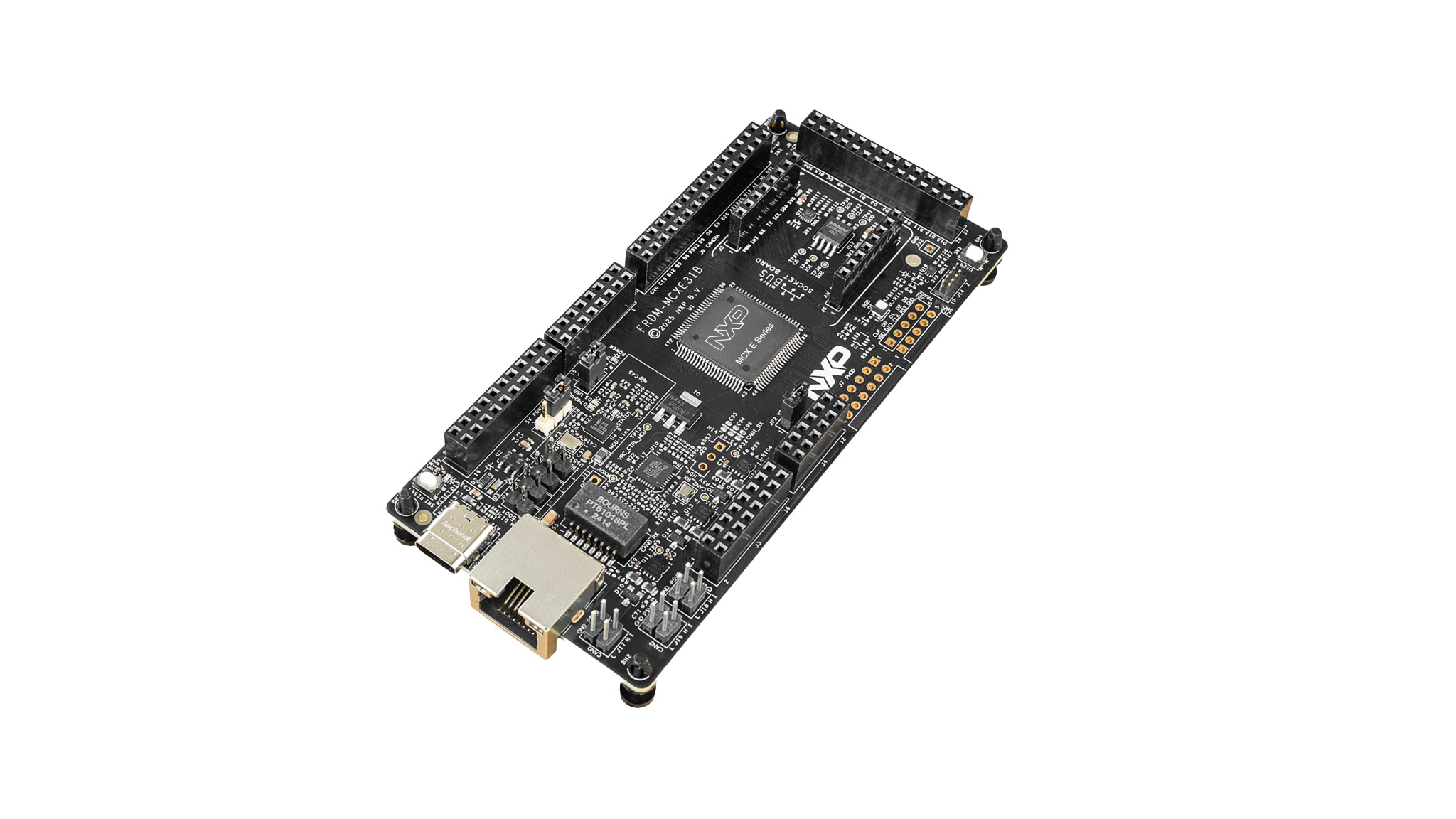

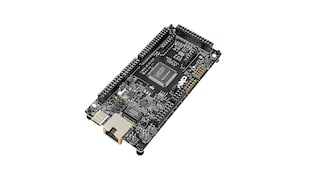

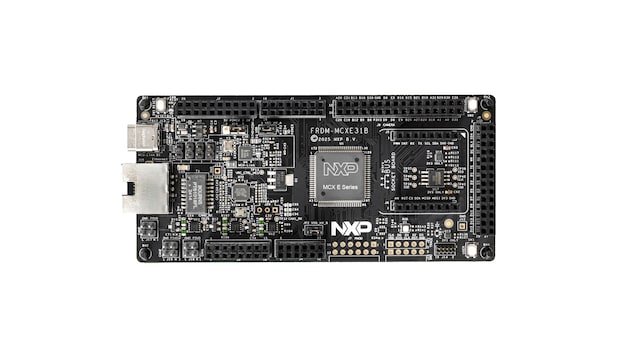

MCX E31 MCU FRDM开发板

FRDM-MCXE31B
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

FRDM-MCXE31B开发板是一款紧凑、可扩展的平台，专为使用MCX E317/E31B微控制器进行快速原型制作而设计。它们提供行业标准的接口，可轻松访问MCU的I/O、集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。为了加快开发进程，用户可以利用其他资源，例如用于硬件插件的扩展板中心和面向即用型软件示例的应用代码中心，所有这些资源均可通过MCUXpresso Developer Experience访问。

框图

MCX E31 MCU FRDM开发板

FRDM-MCXE31B Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

MCX E系列微控制器

  • MCX-E31: MCX E31：强大的5V MCU，适用于安全、可靠的工业自动化

特性

微控制器

  • 恩智浦MCX E31B MCU是一款基于Arm Cortex-M7内核的32位通用微控制器，CPU性能为160MHz，支持DSP和FPU，配备4MB闪存和512kB SRAM。
  • 8MB外部闪存

连接

  • USB Type-C连接器(板载MCU-Link调试器)
  • CAN/SPI/I²C/UART连接器(Arduino、Pmod/mikroBUS、DNP)
  • 10/100 Mbit/s (RMII) LAN8741以太网物理层和RJ45接口

调试

  • 带有CMSIS-DAP的板载MCU-Link调试器
  • JTAG/SWD连接器

传感器

  • FXLS8974CFR3 I²C传感器
  • 磁控开关NMH1000

扩展选项

  • Arduino®接头
  • FRDM接头
  • Pmod™ *DNP
  • mikroBUS™
  • FlexIO/LCD接头
  • FlexIO/摄像头接头

传感器

  • RGB用户LED，加上复位、ISP、唤醒按钮
