产品详情

框图

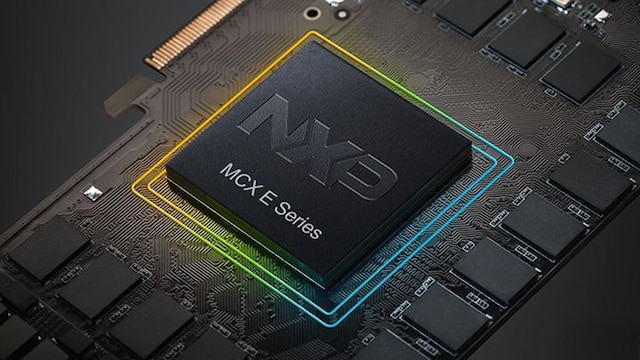

MCX E31 MCU

获取框图PDF

特性

工作特性

电压范围：2.7V至5.5V
环境温度范围：所有电源模式下为-40°C至135°C

内核平台

Arm™ Cortex-M7内核，32位CPU：

M7支持160MHz的频率
基于Armv7E-M的Arm内核，带有DSP扩展和Thumb®-2 ISA
可配置的嵌套矢量中断控制器(NVIC)
单精度浮点运算单元(FPU)

存储器与存储器接口

高达4MB Program闪存，带ECC
高达128kB的灵活的Program或Data闪存
512kB带ECC的SRAM，其中包括96KB的TCM RAM，可确保在执行快速控制环路时实现较高的CPU性能和低延迟。
每个内核均配备数据缓存和指令缓存，以最大限度地降低存储器访问延迟对性能的影响。
支持QuadSPI

混合信号模拟

多达3个12位模数转换器(ADC)，每个模块支持24个模拟输入通道
一个温度传感器(TempSense)
3个模拟比较器(CMP)，每个比较器都有1个内置8位DAC。

人机接口(HMI)

多达145个GPIO引脚
不可屏蔽中断(NMI)
59个引脚，具有唤醒功能
32个引脚，支持中断

电源管理

低功耗Arm Cortex-M7内核，具有出色的能效表现，同时兼具高性能特点
电源管理控制器(PMC)，具有简化模式管理功能(RUN和STANDBY)
支持针对外设的时钟门控功能。只有特定的外设可在低功耗模式下运行

通信接口

16个串行通信接口(LPUART)模块，支持LIN、UART和DMA
6个低功耗串行外设接口(LPSPI)模块，支持DMA
两个低功耗集成电路(LPI2C)模块，支持DMA
6个FlexCAN模块(可选支持CAN FD)
用于灵活和高性能串行接口的FlexIO模块
1个以太网模块
两个同步音频接口(SAI)模块

可靠性、功能安全和信息安全

带有EdgeLock®安全区域的平台安全功能，高级配置文件
两个内部软件看门狗定时器(SWT)
所有存储器都有纠错码(ECC)
数据通路上的错误检测码(EDC)
循环冗余校验(CRC)模块
120位唯一识别(ID)号
扩展跨域域控制器(XRDC)，为中央内核访问权限提供保护
虚拟化封装器(VIRT_WRAPPER)，提供I/O保护

封装

LQFP48、HDQFP100、HDQFP172

MCUXpresso Developer Experience (MCUXpresso开发人员体验)

MCUXpresso生态合作体系支持
选择IDE选项
引脚、时钟、外设、安全和存储器配置工具
安全编程和配置工具
软件开发套件(SDK)
支持Zephyr实时操作系统(RTOS)

产品计划

Safe Assure^® (功能安全)

在功能安全方面，恩智浦代表着高质量和可靠性。我们的SafeAssure计划根据ISO26262简化了系统级安全要求。

了解详情

产品长期供货计划

参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。

了解详情
