带AVP和看门狗的12A/8A/15A内核电源稳压器
PF53 接收通知

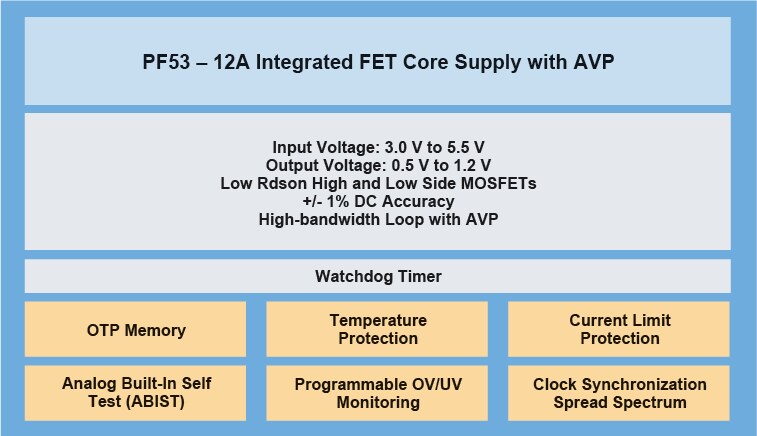

PF5300/PF5301/PF5302分别集成了高性能12A/8A/15A降压转换器，为高端处理器供电。它带有自适应电压定位和高带宽环路，可提供出色的瞬态调节，减少电容需求。
PF53的开发符合ISO 26262汽车安全规范，可配置高达ASIL D的安全级别并符合AEC-Q100要求。该器件的工作温度范围为–40°C至125°C，是汽车和工业市场的理想选择。
该器件与VR5510 PMIC共同设计，为S32G3处理器提供完整的系统电源解决方案。
PF53也是BYLink系统电源平台的一部分，采用新的智能方法来设计多个可扩展的电源管理，并形成统一的方案来简化这种管理。
PF53器件适用于各种应用，既可作为独立的电源解决方案，也可与其他恩智浦PMIC配合使用，为当今的先进应用提供完整的系统解决方案。
产品详情
特性
主要特性
- 高效的DC-DC转换器
- 可编程自适应电压定位(AVP)
- 高精度（+/-1%）
- 1.5uA关断静态电流

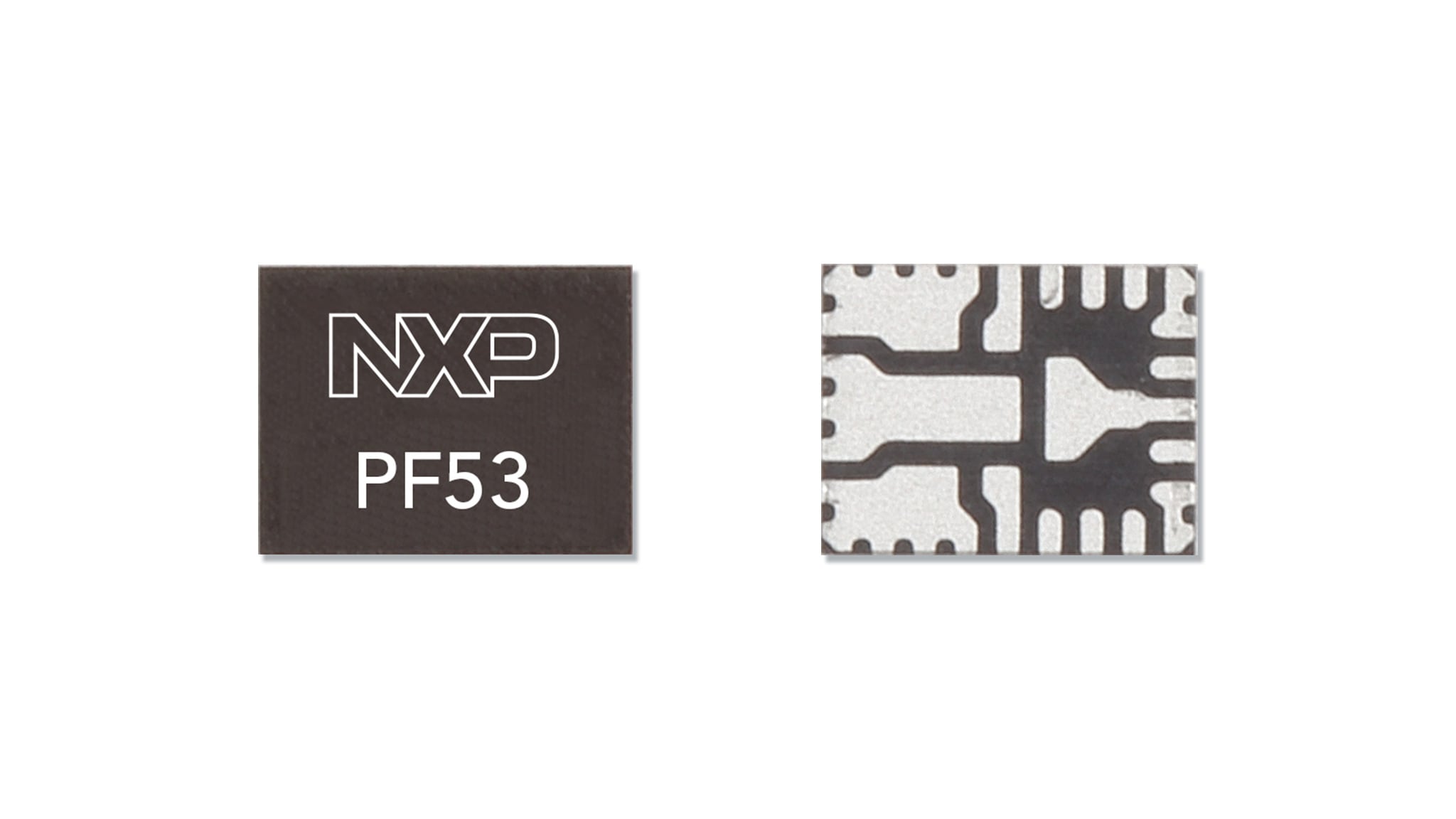

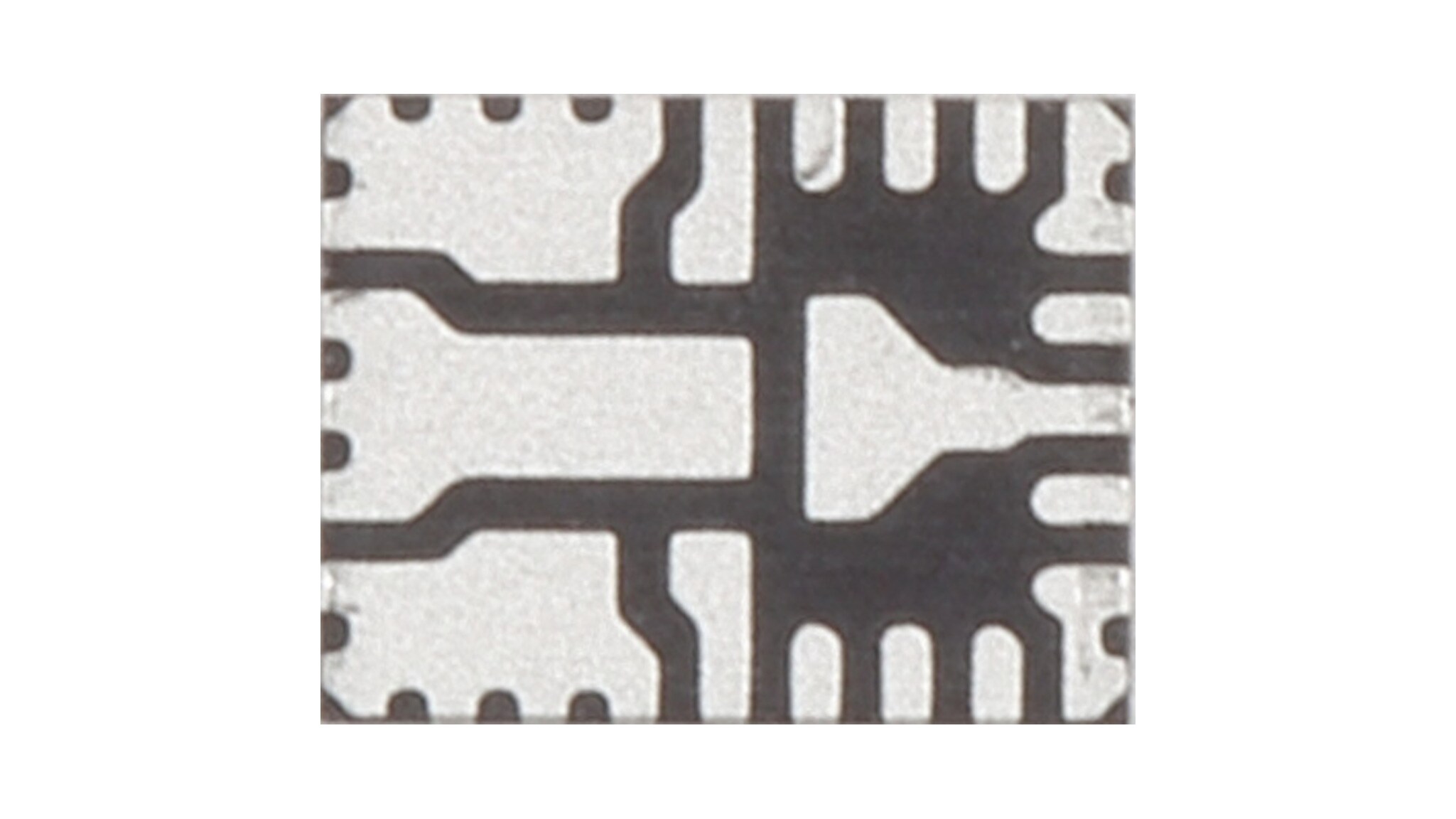

- 24引脚3.5x4.5 FC-QFN封装
系统功能
- OTP（一次性编程）存储器，可用于灵活的器件配置
- 高速I2C接口（3.4MHz）
- PGOOD监测电路
- 外部时钟同步
- 扩频频谱
符合ASIL D安全等级的监测电路
- 符合ASIL D安全等级的独立电路
- 带可编程故障反应的电压监测
- 先进的热监测和保护
- 可编程内置看门狗定时器
- I2C CRC和写保护机制
- 模拟内置自测（ABIST）
可编程
- 电源、排序和特定功能可由一次性可编程（OTP）存储器进行编程
- 在开发阶段，可以使用评估板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道（恩智浦或代理商）
- 可以使用GUI工具创建定制OTP
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。汽车目标市场衍生产品包含在15年产品长期供货计划中。
部件编号包含： MPF5300AMBA0ES, MPF5300AMDA0ES, MPF5300AMMA0ES, MPF5301AMBA0ES, MPF5301AMDA0ES, MPF5301AMMA0ES, MPF5302AMBA0ES, MPF5302AMDA0ES, MPF5302AMMA0ES, MPF53BDAMMA1ES.
