S32G3汽车网络参考设计

S32G-VNP-RDB3

滚动图片以放大

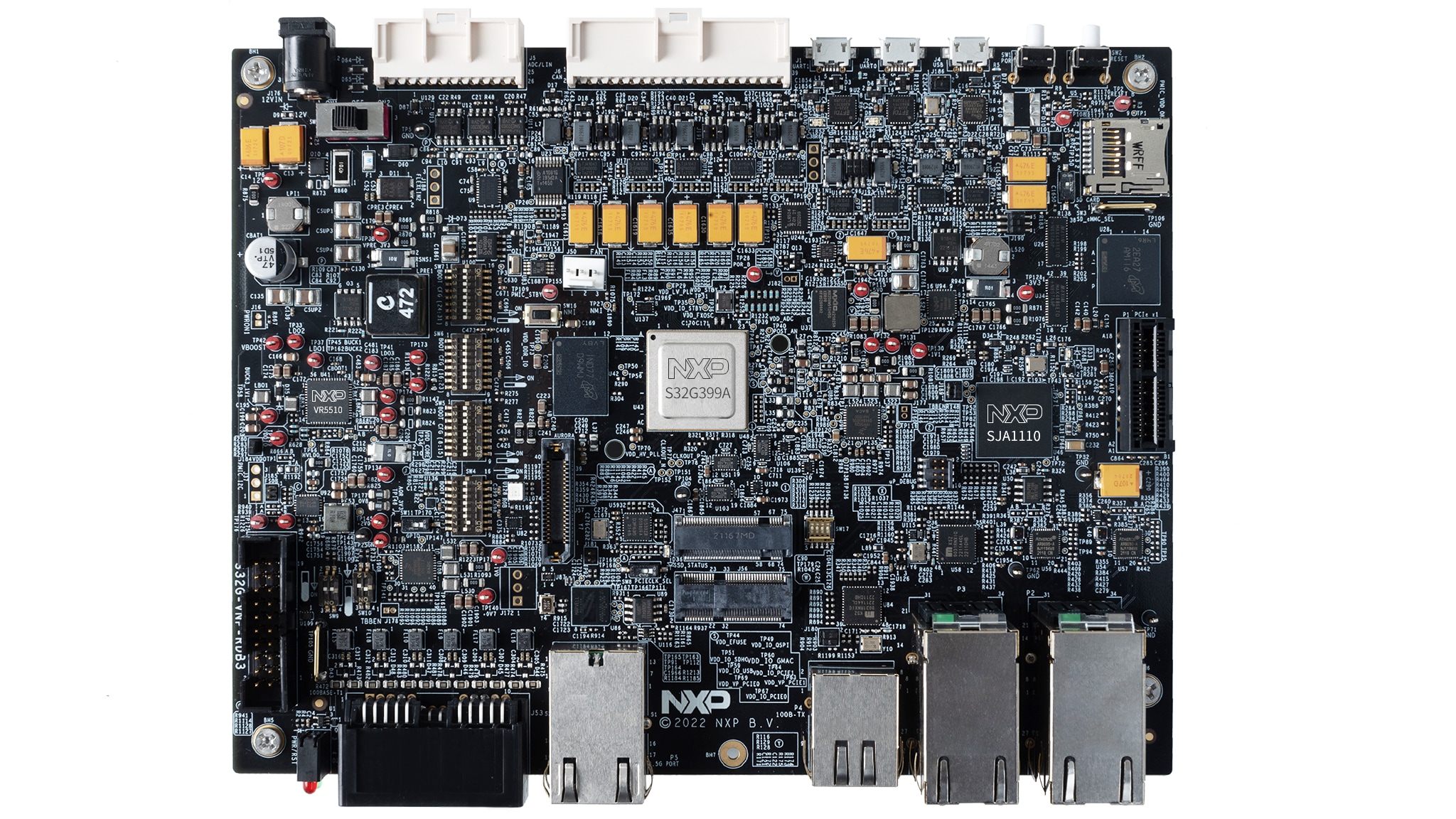

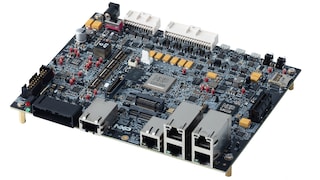

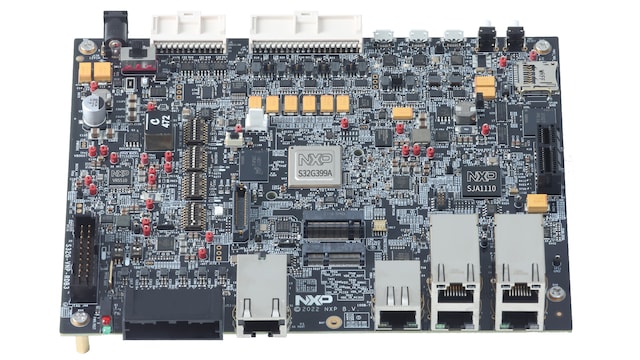

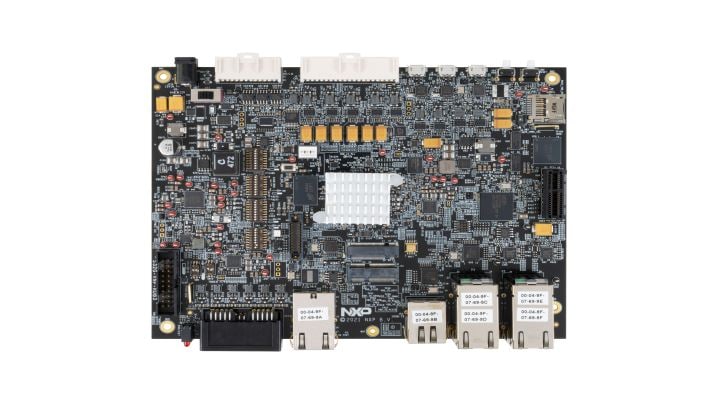

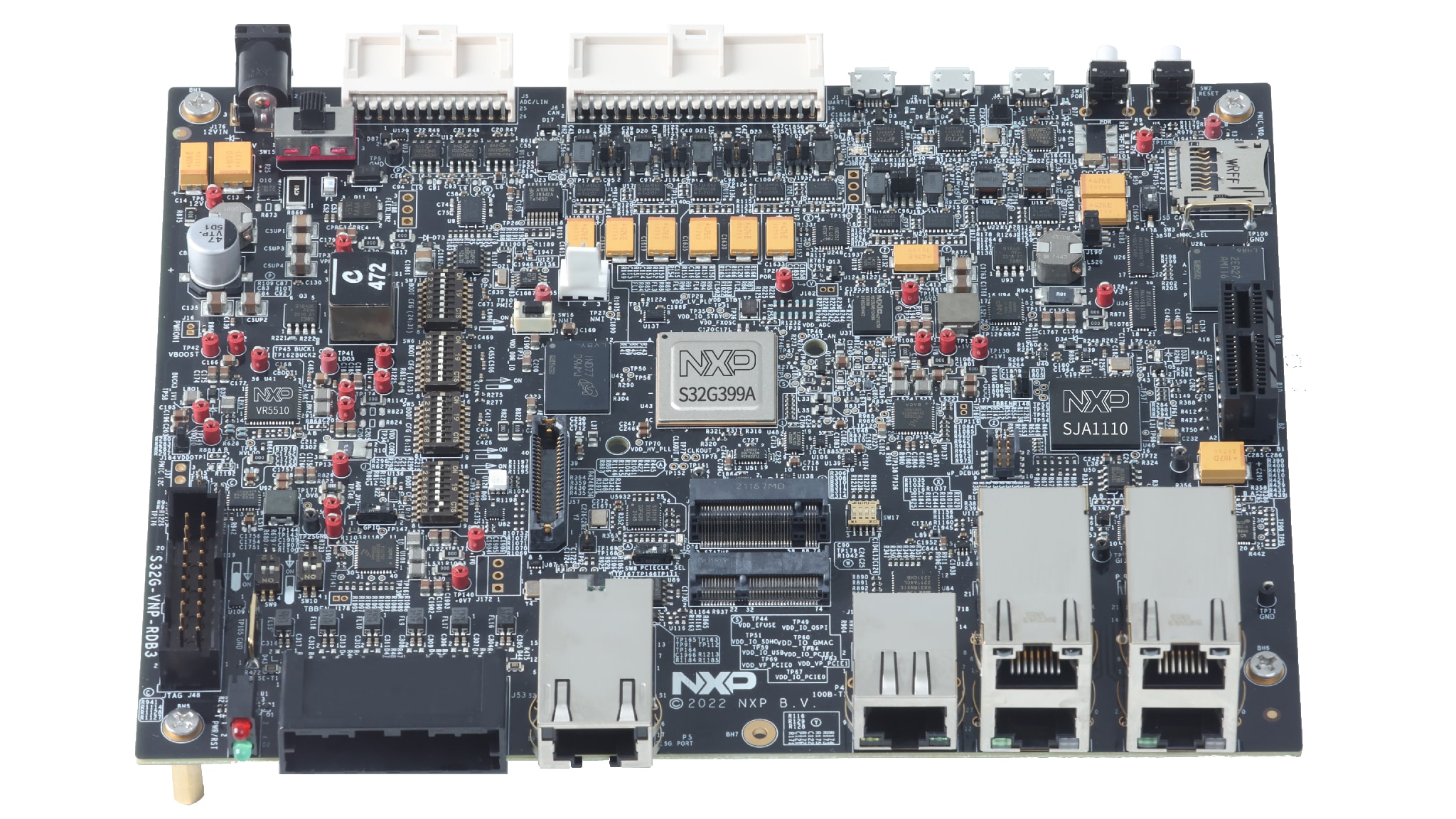

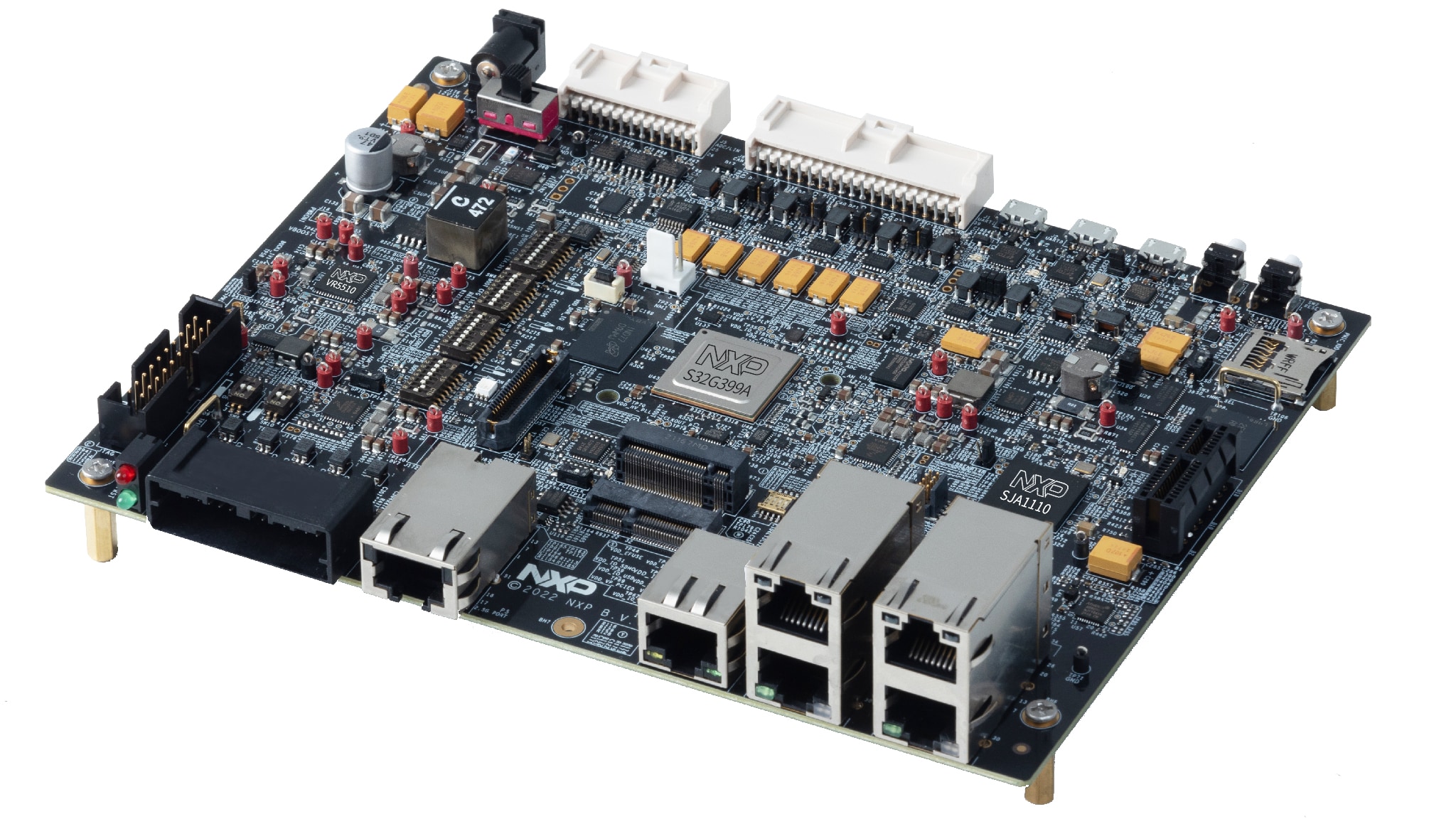

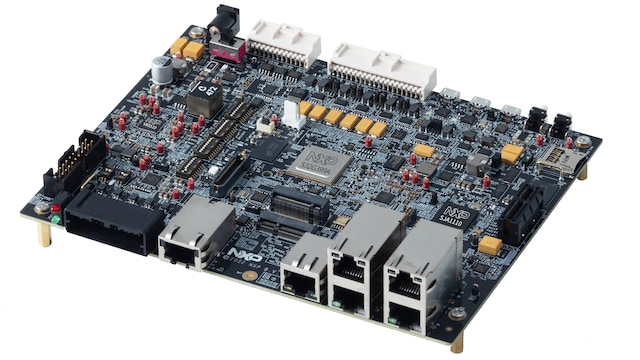

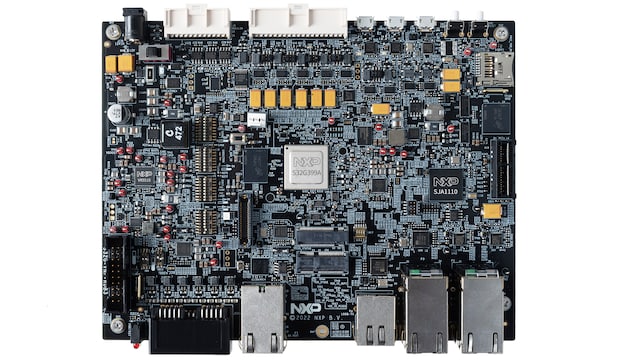

S32G-VNP-RDB3是一款紧凑型、高度优化的集成板，适用于汽车服务型网关(SoG)、域控制应用、高性能处理、功能安全和信息安全应用。

S32G-VNP-RDB3基于八核Arm®Cortex®-A53内核(具有可选的锁步内核对)和四核、双核Arm Cortex-M7锁步内核，提供高性能计算能力和丰富的输入/输出(I/O)，具有较高的计算、实时网络性能、多千兆数据包加速功能和安全性，适用于各种典型的和新的汽车应用。

框图

S32G3汽车网络参考设计3

S32G3 Vehicle Networking Reference Design 3
获取框图PDF

支持的器件

接口

3.3V/5V IO CAN收发器

  • TJA1043: 具备待机和睡眠模式的高速CAN收发器

CAN信号提升

  • TJA1463: 具有睡眠模式的CAN信号质量提升(SIC)收发器

安全的CAN收发器

  • TJA1153: 具有睡眠模式的安全HS-CAN收发器

汽车LIN解决方案

  • TJA1021: ISO17987 LIN 2.1/SAE J2602 Transceiver

汽车以太网交换机

  • SJA1110: 集成了100BASE-T1 PHY的多千兆安全TSN以太网交换机

电源管理

安全SBC

  • VR5510: 面向S32G处理器的多通道(9通道)PMIC——8个高功率通道、1个低功率通道，满足ASIL D安全等级要求

PMIC

  • PF53: 带AVP和看门狗的12A/8A/15A内核电源稳压器

处理器和微控制器

S32G汽车网络处理器

  • S32G3: S32G3汽车网络处理器

特性

硬件特性

  • 支持服务型网关和域控制器应用
  • 多个网络接口，带有18个CAN/CAN FD和12个以太网端口。
  • 支持低功耗模式和多个唤醒源
  • 支持两个M.2模块（M键插槽、E键插槽）
  • 使用安全组件和架构，符合ISO 26262标准

电源

  • 12V AC-DC适配器

接口

  • LIN, CAN/CAN FD, 100BASE-T1, 1000BASE-T/2.5GBASE-T, 100BASE-TX, 1000BASE-T, FlexRay, USB, PCIe, JTAG, UART, AURORA, M.2插槽

购买选项

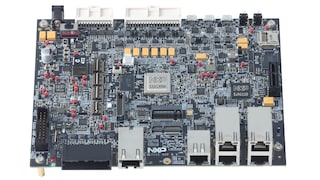

S32G-VNP-RDB3-Image
