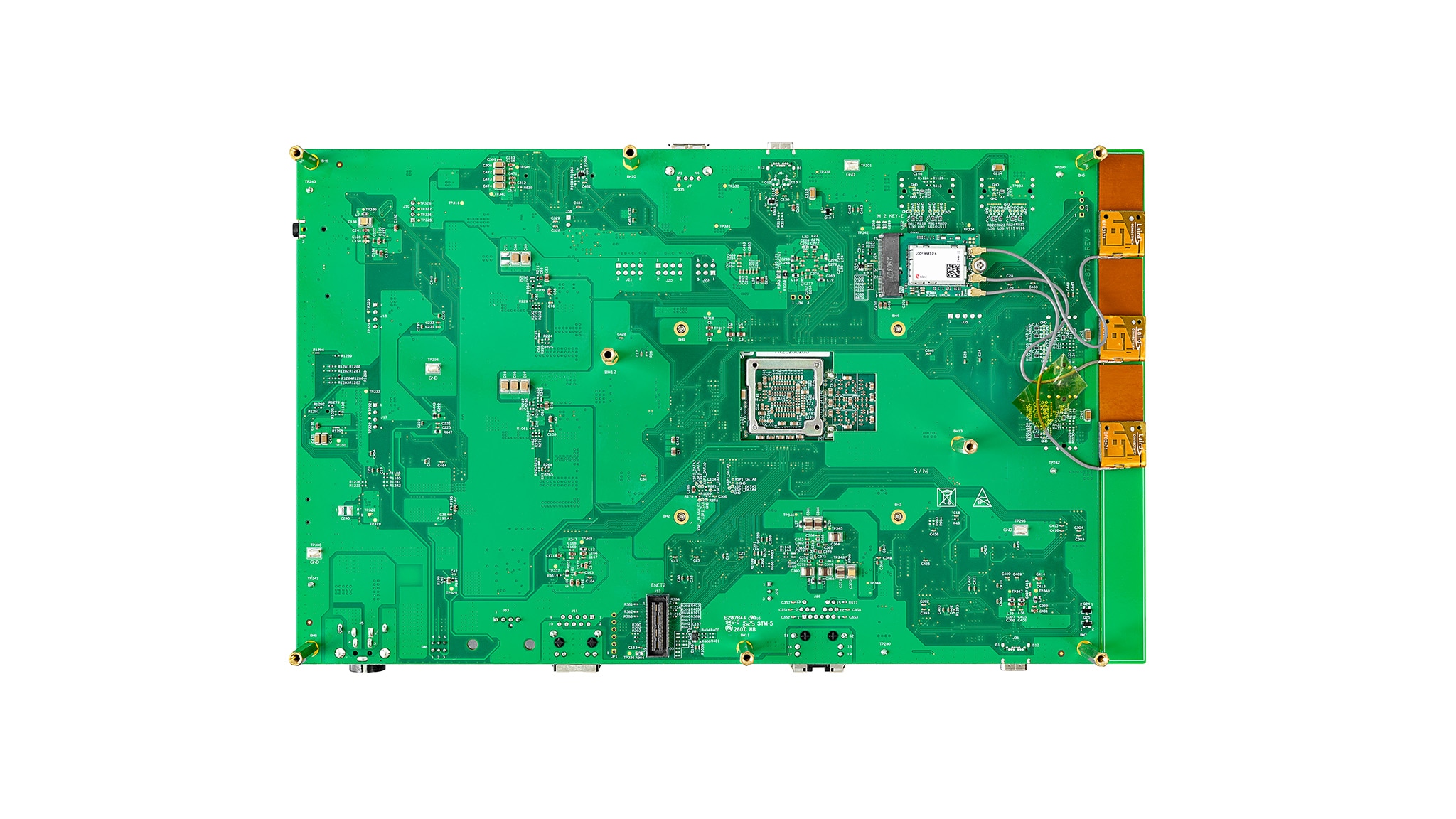

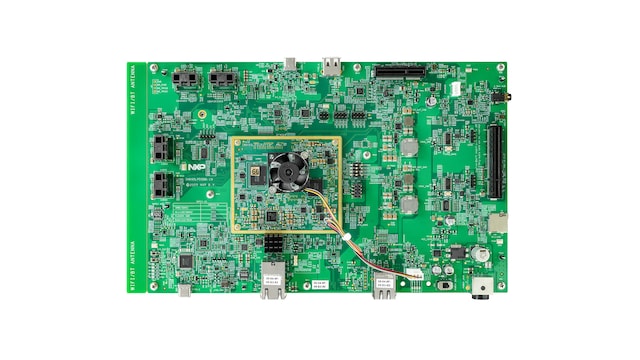

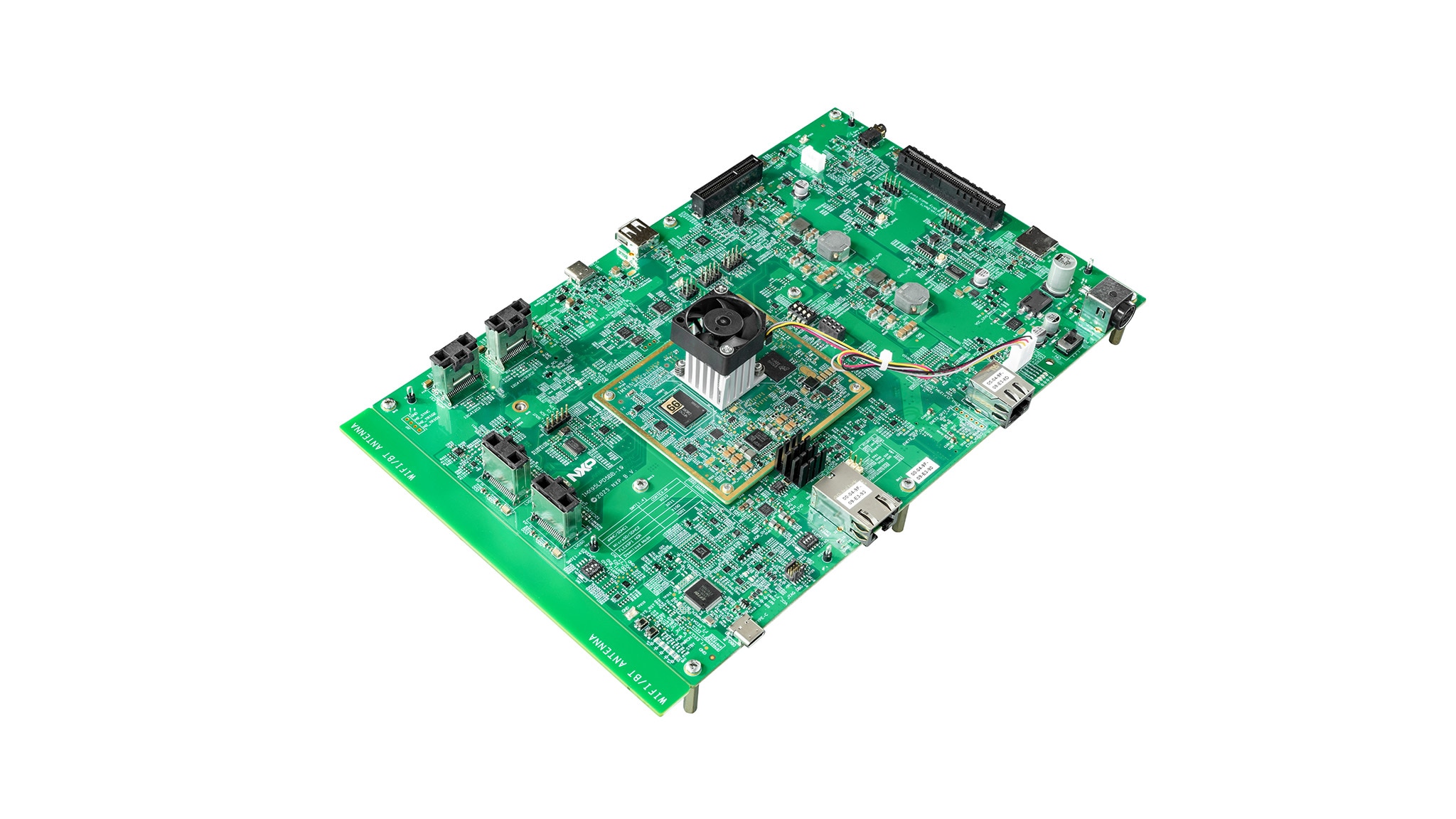

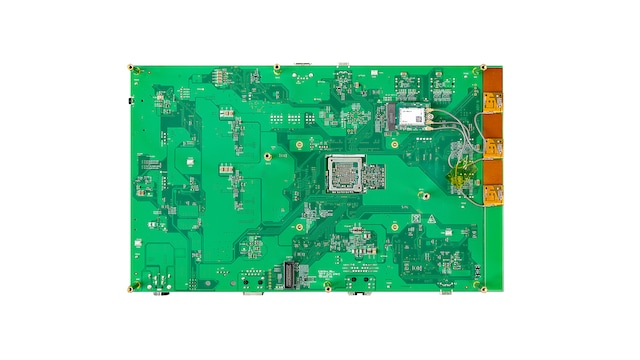

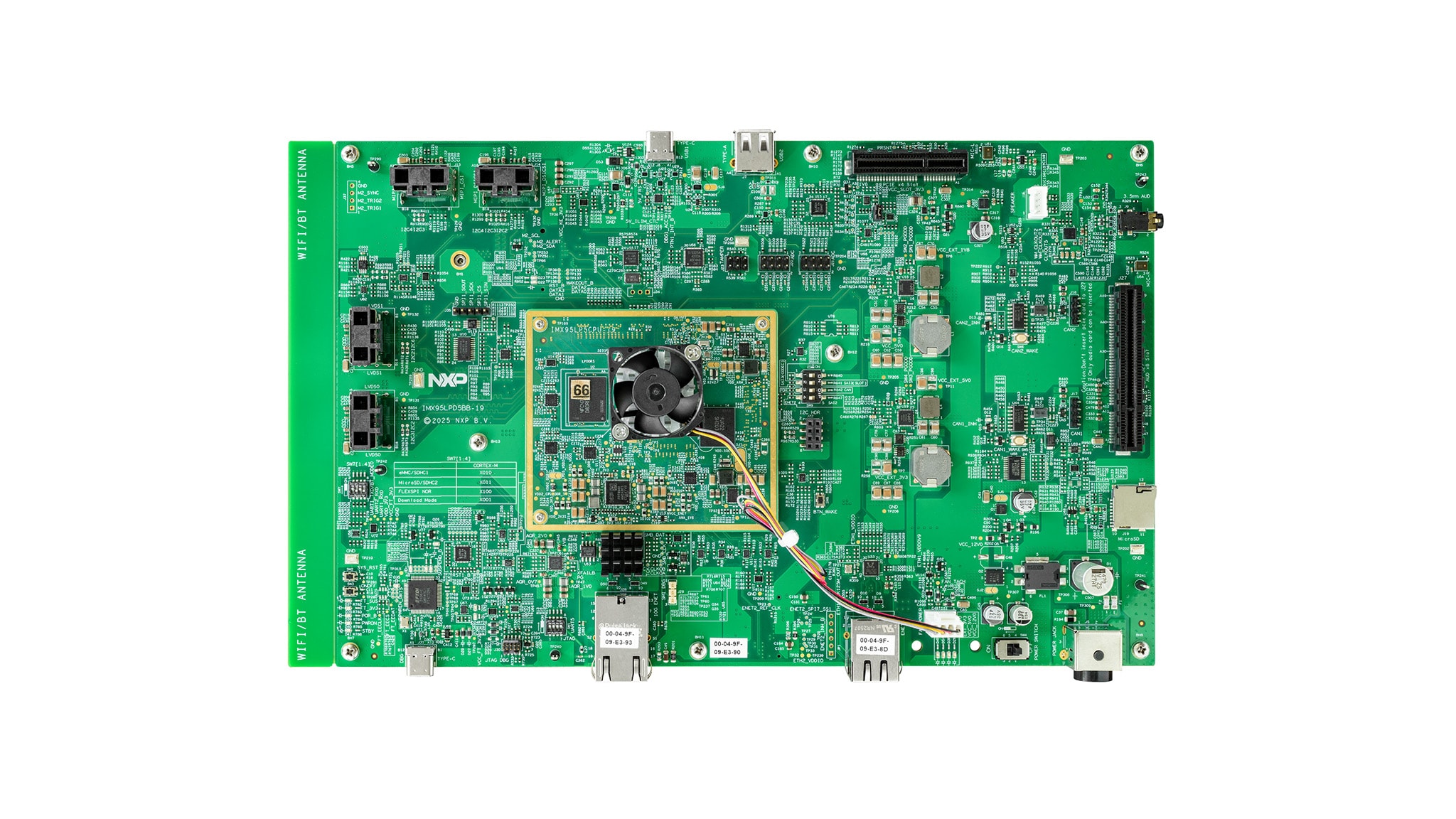

i.MX 95 19mm x 19mm Evaluation Kit

IMX95LPD5EVK-19 全新

滚动图片以放大

The i.MX 95 19mm x 19mm evaluation kit (EVK) is a powerful development platform for AI, vision and industrial applications. It features a 6-core Arm® Cortex®-A55 processor, Arm Cortex-M33 and M7 cores and an integrated eIQ® Neutron neural processing unit (NPU).

The kit includes 16GB low-power double data rate 5 (LPDDR5), 64GB embedded MultiMediaCard (eMMC), dual Ethernet, USB, peripheral component interconnect express (PCIe), mobile industry processor interface-camera serial interface/display serial interface (MIPI-CSI/DSI) and audio interfaces.

The i.MX 95 EVK is ideal for smart home, factory and automotive use, it comes preloaded with Linux and supports Android board support packages (BSPs). Accessories such as cameras and display adapters expand its capabilities for rapid prototyping and development.

框图

i.MX 95 19mm x 19mm

IMX95LPD5EVK-19 Block Diagram
获取框图PDF

支持的器件

接口

通用I/O(GPIO)

  • PCAL6524: Ultra-Low-Voltage Translating 24-Bit Fm+ I²C-Bus/SMBus I/O Expander
  • PCAL6408A: 低压转换8位I²C总线/SMBus I/O扩展器
  • PCAL6416A: 低压转换16位I²C总线/SMBus I/O扩展器

CAN信号提升

  • TJA1463: 具有睡眠模式的CAN信号质量提升(SIC)收发器

USB接口

处理器和微控制器

i.MX 9处理器

  • i.MX95: i.MX 95应用处理器系列：支持功能安全的高性能平台，带eIQ® Neutron NPU

无线连接

Wi-Fi® +蓝牙® + 802.15.4

  • AW693: 2x2双频（5-7GHz），1x1（2.4GHz）并发双Wi-Fi 6/6E和Bluetooth 5.3组合解决方案

电源管理

5V PMIC解决方案

  • PF09: 面向高性能应用的9通道PMIC，符合ASIL D和SIL 2安全等级
  • PF53: 带AVP和看门狗的12A/8A/15A内核电源稳压器
  • PF51x3: 面向汽车应用的多通道(5通道)PMIC：3个LVBUCK和两个LDO，符合ASIL B安全等级

12V/24V/48V SBC解决方案

  • FS5600: 汽车双降压稳压器和控制器，带有电压监测器和看门狗定时器

VBUS保护

数据保护

通用负载开关

  • NX5P2924: 逻辑控制高侧电源开关

传感器

I3C/I²C数字温度传感器

  • PCT2075: I2C总线Fm+, 精度为1℃, 数字温度传感器和热看门狗

通用负载开关

LED驱动器

  • PCA9632: 4位Fm+ I²C总线低功率LED驱动器

Features

Processor

  • i.MX 95 Applications Processor
    • 6x Arm Cortex-A55
    • 1x Arm Cortex-M33
    • 1x Arm Cortex-M7
    • eIQ® Neutron NPU

Memory​

  • 16 GB LPDDR5-6400MT/s
  • 64GB eMMC
  • 1GB octal Serial Peripheral Interface (SPI) Nor flash
  • MicroSD slot

Display and Camera Interfaces

  • 1x 4 data lane combo MIPI-DSI/CSI Mini Serial Attached Small Computer System Interface (MINI-SAS) connector
  • 2x 4 data lane low-voltage differential signaling (LVDS) MINI-SAS connector
  • 1x 4 data lane MIPI-CSI MINI-SAS connector

Wireless

  • M.2 card with Wi-Fi 6E and Dual-Mode Bluetooth®

Audio

  • Audio codec
  • Pulse Density Modulation (PDM) MIC
  • One PCIe x8 slot for audio

Connectivity

  • USB 3.0 Type-C connector
  • USB 2.0 Type-A connector
  • 1x gigabit Ethernet (GbE) RJ45
  • 1x 10 GbE RJ45
  • Ethernet (ENET) Board-to-Board (B2B) connector
  • 2x CAN header (HDR)
  • I²C HDR
  • Analog-to-digital converter (ADC) HDR

Debug

  • Joint Test Action Group (JTAG) connector
  • Universal asynchronous receiver-transmitter (UART) to USB for debug

Security

  • x2 tamper support

购买选项

RPI-CAM-MIPI-Image

点击展开

RPI-CAM-MIPI
正常供应

IAS Camera to RPi Camera Adapter (AR0144 Sensor).

  • 连接器类型: Camera Module Connector, Mini-SAS
$116.00 USD
现货 :59

正常情况下 1-2个工作日内发货

加入购物车
从分销商处购买
8MIC-RPI-MX8-Image

点击展开

8MIC-RPI-MX8
正常供应

8-microphone array proto board for voice enablement.

    $228.85 USD
    现货 :20

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
    MX93AUD-HAT-Image

    点击展开

    MX93AUD-HAT
    正常供应

    Audio Expansion Board.

    • 连接器类型: Standard HAT Format
    $132.00 USD
    现货 :10

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
    DY1212W-4856-Image

    点击展开

    DY1212W-4856
    正常供应

    12.1" TFT LCD Display with LVDS Connector (Touch Panel).

      $346.00 USD
      待定库存
      加入购物车
      从分销商处购买
