18通道锂离子电池控制器IC ASIL D

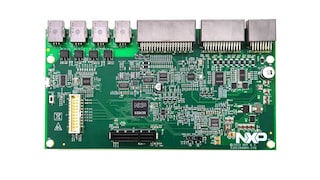

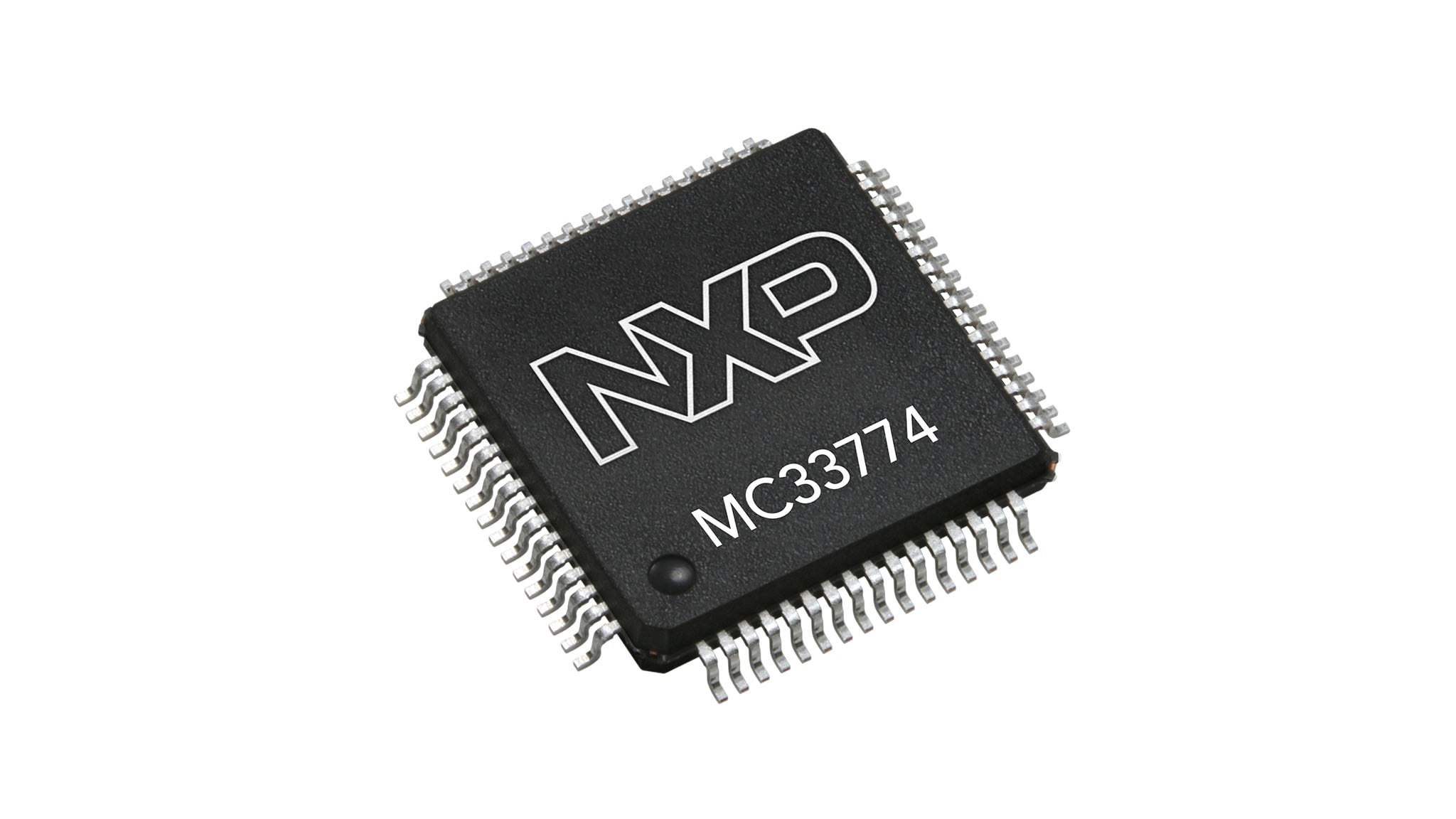

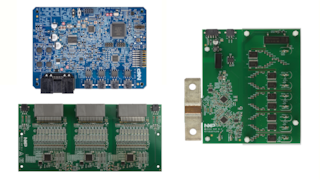

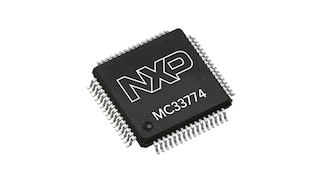

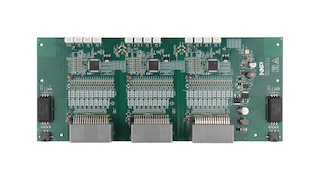

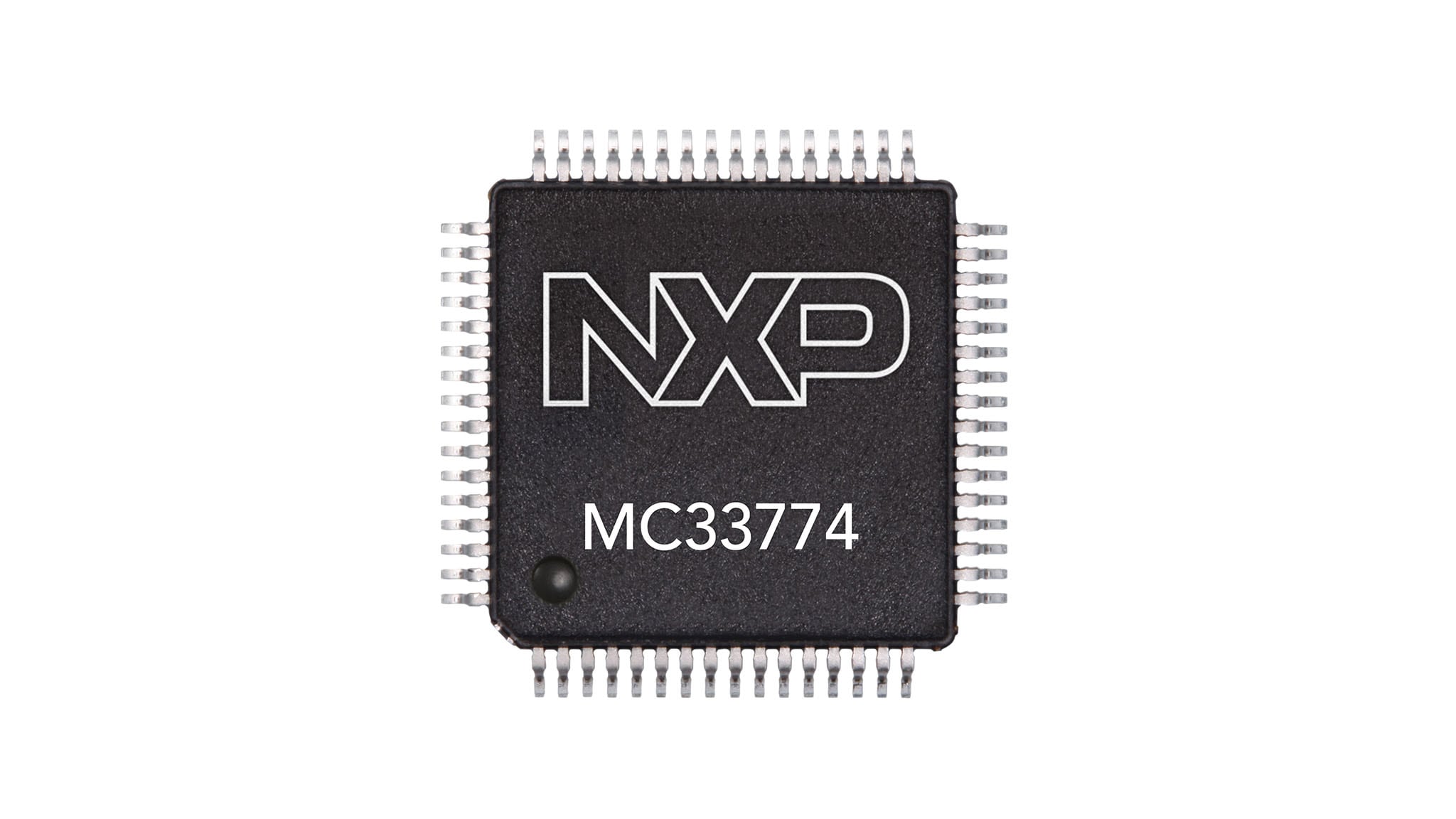

MC33774是一款18通道电池控制器IC，专为要求苛刻的应用而设计。该IC经过寿命测试，在整个温度和电池电压范围内的电压测量误差小于2mV。完全冗余和独立的内部架构可使电池电压和温度测量方面达到ASIL D功能安全目标。由于输入电压范围低至 -3V，因此支持母线监控。
可配置的片上平均高频电压测量信号作为一个数字滤波器，并允许减少外部滤波。高度先进的功能可用于控制无源电池平衡，每个通道高达300mA。I²C接口允许控制外部设备，例如EEPROM。通过隔离的ETPL总线，最多可以连接62个设备。
产品详情
特性
主要特性
- 每设备4至18节电池
- ISO 26262 ASIL D级标准，可测量电池电压和温度
- 外部温度和辅助电压测量
- 车载无源电池平衡
- 高达200mA的平均电池平衡和诊断功能
- 自动奇/偶平衡序列
- 定时器, 电压, 温度, PWM控制平衡
- 隔离菊花链或SPI通信
- 诊断、功能安全和稳定性
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。MC33774包含在15年产品长期供货计划中
对比表

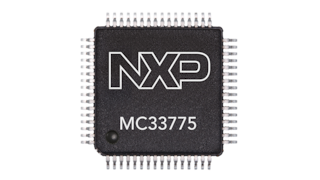

| 参数 | MC33775 | MC33774 |
|---|---|---|
| 电压通道 | 4..14 | 4..18 |
| 电源电源范围（最大值） | 9.6V..65V (75V) | 9V..81V (84V) |
| 电池输入电压范围 | -5V至5V | -5V至5V |
| 测量误差（老化前） | ± 2mV | ± 1mV |
| Vpwr = 9.6V..65V | Vpwr = 9V..81V | |
| Vcell=0V..3.7V, -40°C..85°C | Vcell=0V..3.7V, -40°C..85°C | |
| 测量总误差 （老化后：MLS3和1000h HTOL） |
± 3.9mV | ± 2mV |
| Vpwr=9.6V..65V | Vpwr=9V..81V | |
| Vcell=0V..4.5V，-40°C..85°C | Vcell=0V..4.5V, -40°C..115°C | |
| 测量平均值 | 动态 | 动态 |
| 平均值 | 平均值 | |
| 样品 | 样品 | |
| 功能安全 | 冗余架构 | 冗余架构 |
| 单芯片电池 | 单芯片电池 | |
| 电压和温度 | 电压和温度 | |
| ASIL D | ASIL D | |
| 隔离通信速度 | 2Mbps | 2Mbps |
| 通信隔离 | 电感式, 电容式 | 电感式, 电容式 |
| 每菊花链的最大节点数 | 62 | 62 |
| CRC位 | 16 | 16 |
| 通信位 | 64...112 | 64...112 |
| 集成平衡 | <300mA, 定时器 | <150mA平均值，定时器 |
| 平衡睡眠模式 | 有 | 有 |
| 通用IO /模拟测量输入 | 8 | 9 |
| I²C控制器 | 全I²C主器件 | 全I²C主器件 |
| 电流通道 | 无 | 无 |
| 库仑计数器 | 无 | 无 |
| 封装 | 64引脚LQFP-EP | 64引脚LQFP-EP |
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源

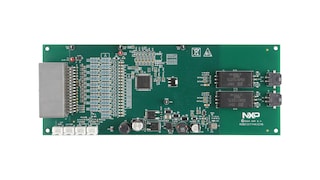

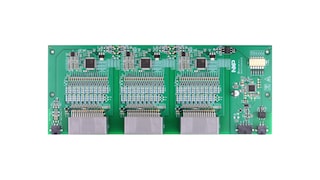

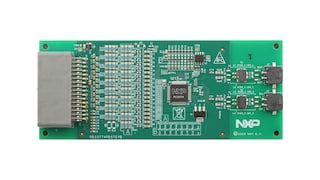

硬件
快速参考恩智浦
板类型.
1-5 / 14 硬件
-
-

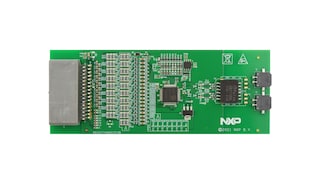

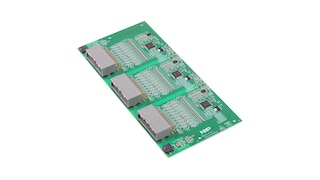

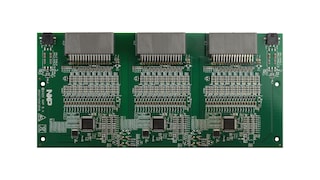

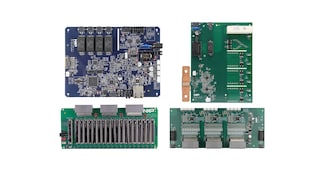

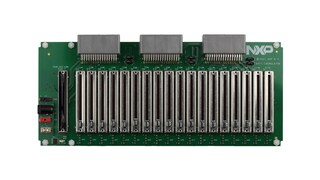

评估板和开发板为MC33774 BCC EVB供电的18节电池组模拟器
-
评估板和开发板变压器物理层 (TPL)嗅探器工具
正常供应 -

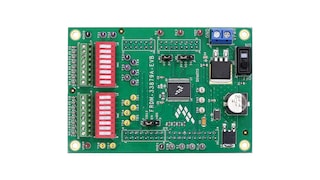

评估板和开发板评估套件 - 33879，可配置八路串行开关
