Name: 为MC33774 BCC EVB供电的18节电池组模拟器
Price: 505.67 USD
Availability: InStock

滚动图片以放大

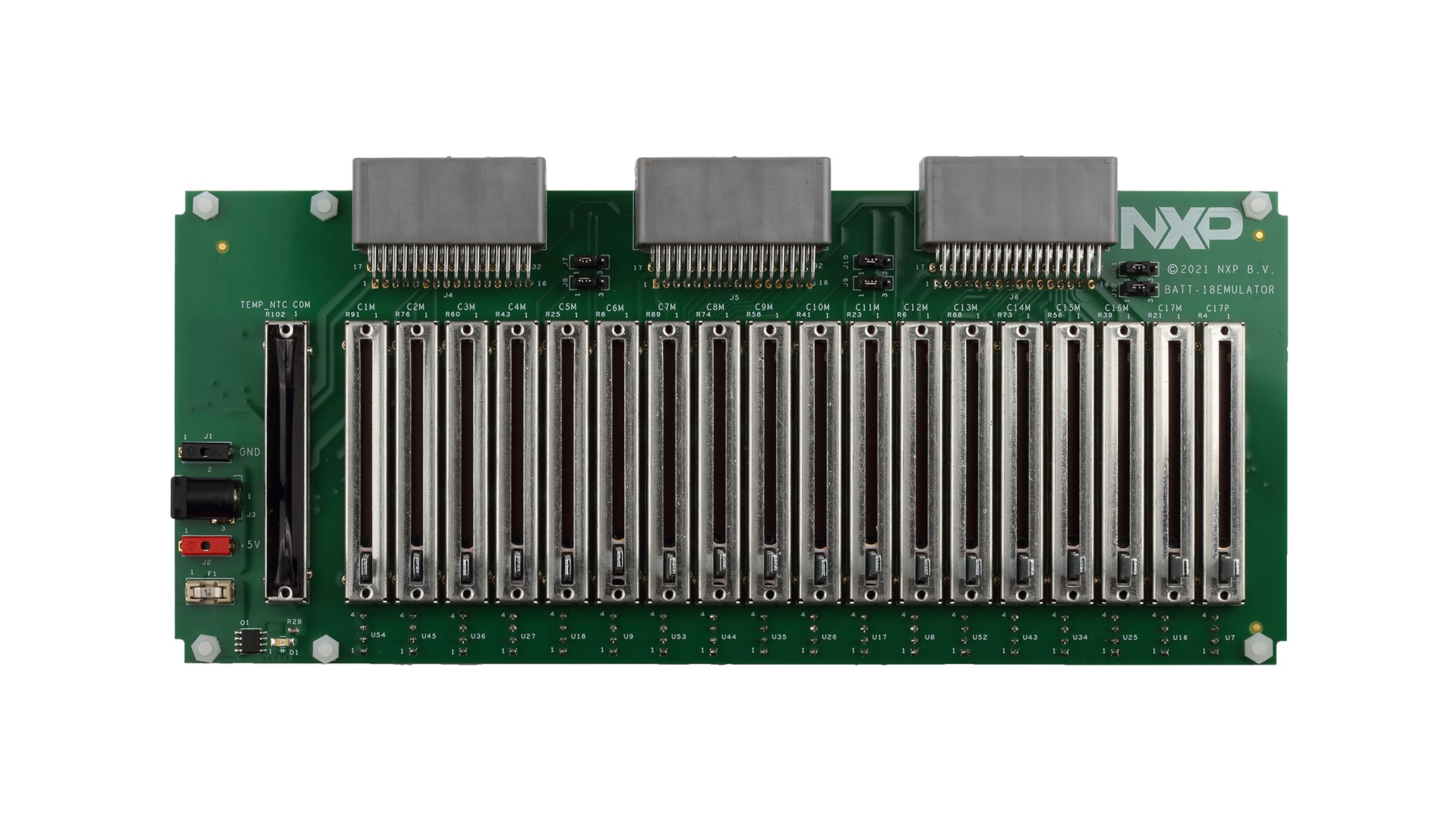

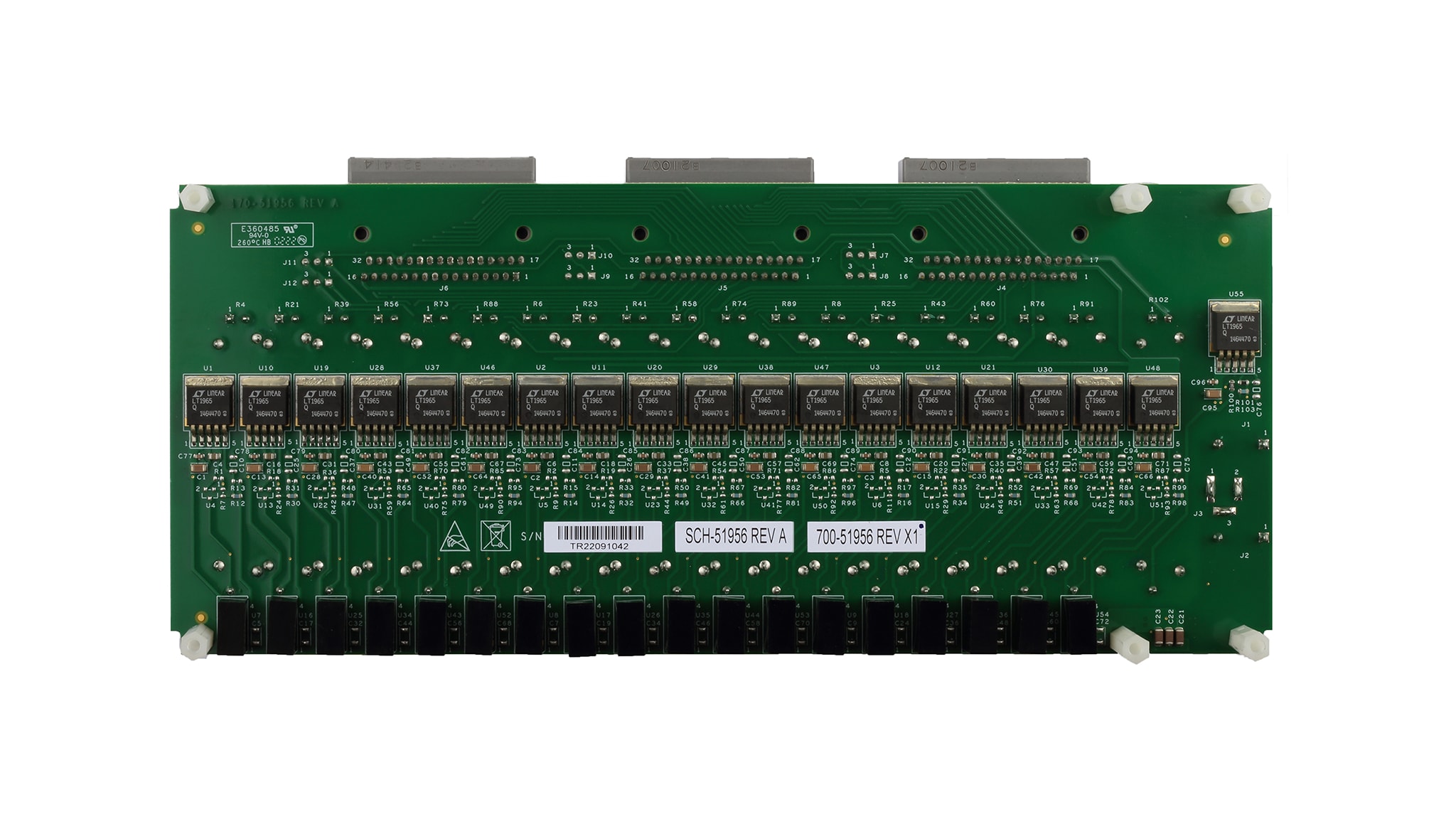

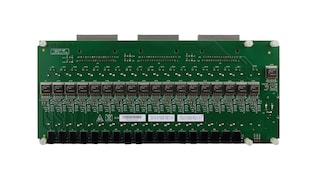

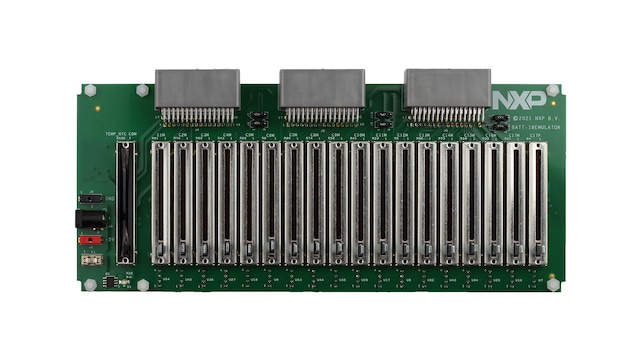

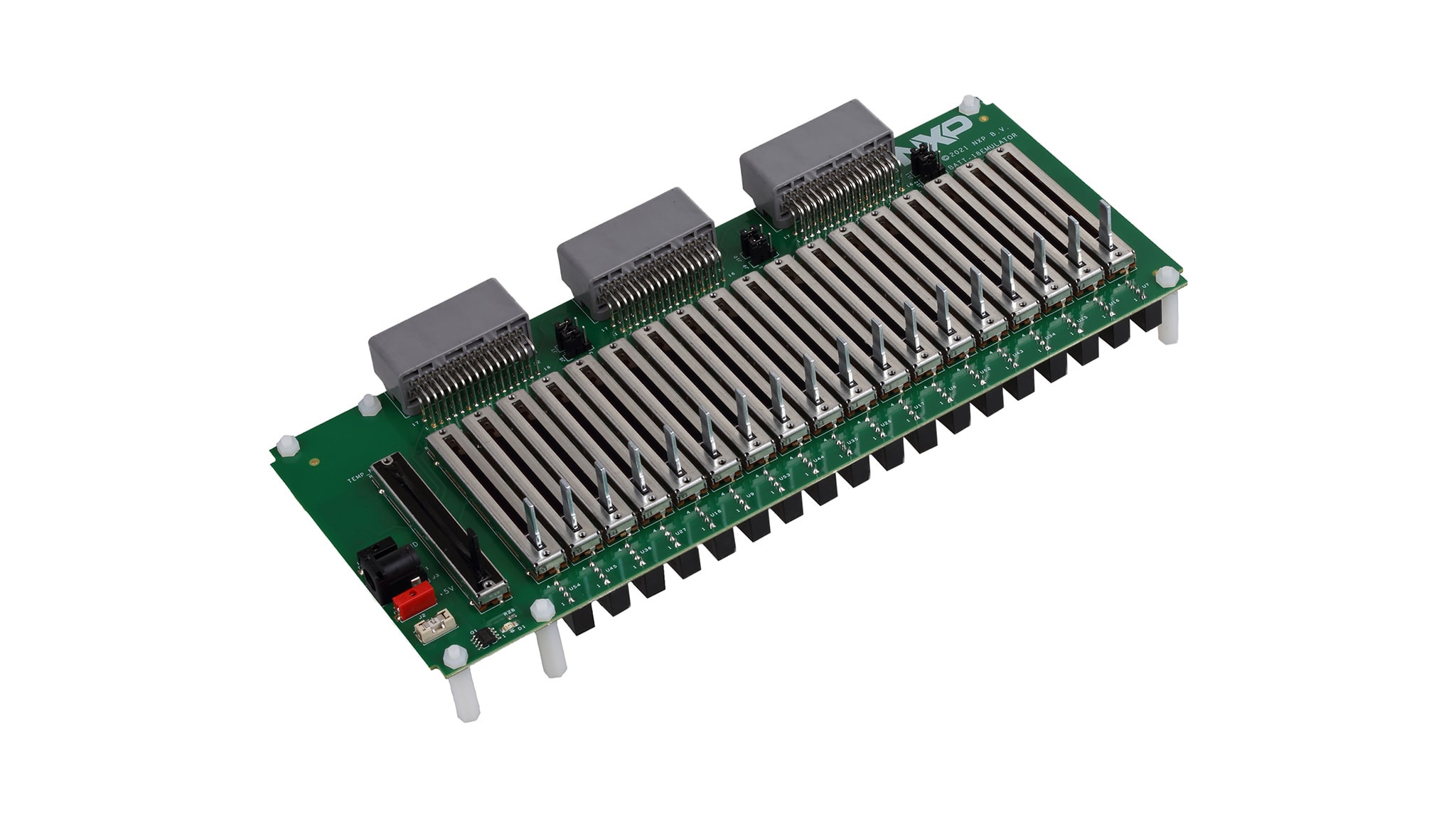

BATT-18EMULATOR板可以模拟多节电池组，可轻松连接到MC33774电池单元控制器评估板。BATT-18EMULATOR板可用于恩智浦BCC芯片的快速评估，或帮助用户进行软件开发。这些板卡能够以非常直观的方式改变模拟电池组18节电池中任何一节的电压，也可以改变作为温度传感器用的BCC IC的某些模拟输入端的电压。三个输出可将多达3个恩智浦BCC IC连接到同一模拟器。

该模拟器与RD33774CNT3EVB和RD33774ADSTEVB 板兼容。

设计文件

产品详情

框图

为MC33774 BCC EVB供电的18节电池组模拟器

获取框图PDF

支持的器件

电池管理

电芯控制器

MC33774: 18通道锂离子电池控制器IC ASIL D

特性

电源输入

5V，5A，直流插头类型P1J（2.1×5.5×11毫米），音叉型，中心正极

电池电压输出

可调整单个电池电压（1.25V至3.3V）

温度传感器模拟器

可调整（0V至4.9V）

用户组件

LED电源指示灯

购买选项

点击展开

BATT-18EMULATOR
正常供应

18-Cell Battery Pack Emulator to Supply MC33774 BCC EVBs.

套件包含

套件包含：

1个BATT-18EMULATOR板
1根电源线

$505.67 USD

现货 :25

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

BATT-18CTCABLE30
正常供应

Cell Terminal (CT) cable, 18 cells, 30 cm-long.

$25.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

文档

快速参考恩智浦文档类别

2 文件

紧凑列表

UM11817 Introduction to 18-Cell Slider Battery Pack Emulator User Manual[UM11817]

PDFFeb 17, 2023版本更新 1

BATT-18 Eval Board Testing Guides[GS-BATT-18EMULATOR]快速入门

HTMLMay 6, 2023

设计资源

Related Hardware

快速参考恩智浦板类型.

1 硬件产品

参考设计
BESS电芯监测单元(CMU)，能够监测3组18节串联电芯

RDI7018C3T1类似

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
BATT-18EMULATOR Schematics

PDF版本 BOct 20, 2022 09:07:001.63 MBSCH-51956

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
BATT-18EMULATOR Design Files

ZIP版本 1Oct 24, 2022 09:02:002.54 MBBATT-18EMULATOR-DESIGN-FILES
