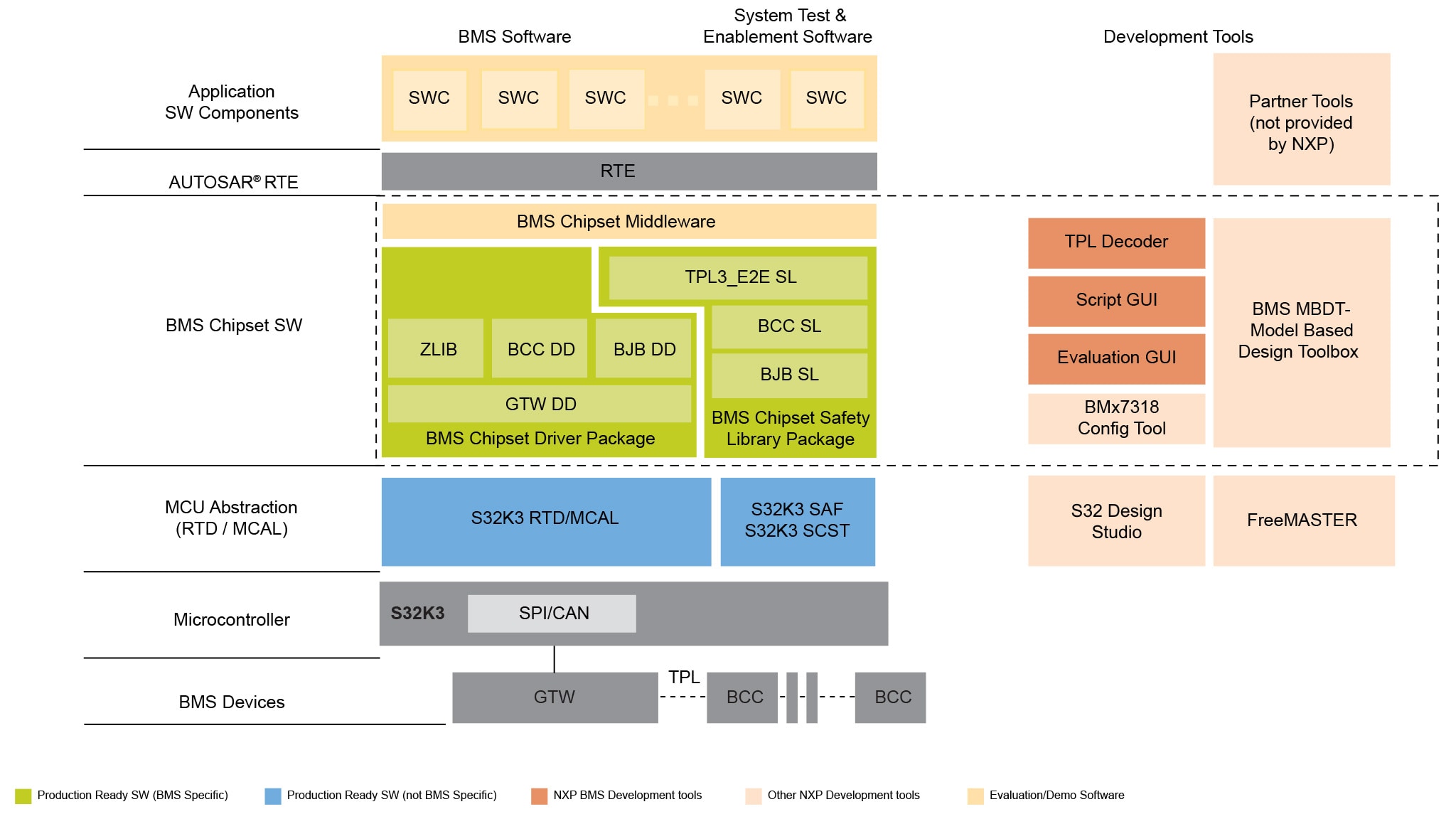

恩智浦电池管理软件开发套件和工具链
恩智浦为电池管理系统(BMS)提供了一整套软件解决方案，包括量产级设备驱动程序、安全库(SL)、应用程序示例、实时驱动程序和开发工具。结合完整的硬件工具包，我们通过符合ISO 26262标准和汽车SPICE 2/3等级要求的软件(适用于AUTOSAR与非AUTOSAR环境)，帮助客户节省开发时间和成本。
软件详情
特性
BMS驱动程序包
- 适用于恩智浦BMS芯片的量产级复杂设备驱动程序(CDD)，带有微控制器抽象层(MCAL)的SPI接口驱动。
- CDD接口层，用于对设备驱动程序的复杂性进行抽象处理
- 设备特定的CDD示例
- 根据ISO 26262和ASPICE开发
- 在S32K3上完成了测试，可移植到非恩智浦MCU
- 可通过EB tresos Studio™或恩智浦S32 Design Studio进行配置，适用于AUTOSAR™和非AUTOSAR应用
BMS安全库(SL)
- SL实现了BMS器件安全手册中定义的各类安全机制
- 允许BMS应用软件组件(SWC)执行安全检查，并访问电芯控制器(BCC)单元的监测数据
- 根据ISO 26262和ASPICE 2/3等级标准开发
- 在S32K3上完成了测试，可移植到非恩智浦MCU
- 可通过Elektrobit tresos Studio或恩智浦S32 Design Studio进行配置
BMS Chipset中间件
- BMS Chipset接口逻辑的参考(示例)实现
- 它负责错误检查、数据格式化和时序
- 包括库、驱动程序和配置文件
应用软件组件
- 用于BMS功能和安全、通信与诊断的参考(示例)集成及软件组件
- 在HVBMS (汽车)和BESS1.0 (工业)参考设计上开发与测试
MCU抽象层
- 实时驱动程序(RTD)：为S32K3 MCU提供的一整套可配置驱动，用作AUTOSAR或非AUTOSAR架构中的MCAL
- SAF：S32K3的安全软件框架和结构内核自检(SCST)
- 示例集成可用于AUTOSAR和非AUTOSAR环境
BMS软件开发工具
- Eval GUI：易于使用的产品评估工具，用于学习和演示恩智浦BMS产品的功能
- Script GUI：用于评估特定用例、自定义脚本和定制硬件板下设备功能的测试工具
- TPL解码器：恩智浦专有TPL协议的监测和解码工具
支持的器件
- BMA7118: 符合ASIL D等级标准的18通道锂电池电芯控制器IC
系统需求
MCAL/RTD
- 在S32K3x RTD 3.x上进行了测试
支持的编译器
- 通过GCC编译器完成了测试
- 兼容IAR编译器
- 兼容GreenHills编译器
支持的调试器
- Lauterbach
- PE Micro
- Segger J Link (已通过烟雾测试)
支持的IDE
- 恩智浦S32 Design Studio
- Elektrobit tresos Studio
AUTOSAR
- 已在经典AUTOSAR 4.4和20-11版本上完成测试
电池管理系统软件解决方案
| 软件 | Gen 1 | Gen 2 |
|---|---|---|
| BMS驱动程序包 | S32K3电池管理 | 汽车软件——BMS工具——EIS支持 |
| EIS包 | N/A | BMS GEN2 SDK AUTOSAR 4.4 R21-11 |
| EIS应用软件包 | N/A | BMSEISAPPMW |
| 安全库包 | BMSSFTLIB | BMSSFTLIB-GEN2 |
| 评估GUI | 汽车软件——BMS工具——EvalGUI | SW-BMS-EvalGUI-D |
