MC33774: 18通道锂离子电池控制器IC ASIL D

特性

电压测量

3个MC33774电池控制器(BCC)，最多可容纳56个单体电池，可通过向菊花链添加更多CMU进行扩展
终身保证的高精度电池电压测量通道，具有平均值和高级滤波功能

温度测量

每个BCC具有8个模拟输入（包括温度传感器）或具有高级过滤功能的GPIO

单体电池平衡

集成温控单体电池平衡，最高可达300mA（默认设置为100mA）

通信

CMU和BMU之间的隔离电传输协议链路（ETPL）通信

降低成本

使用评估板上和板下电容隔离的优化的BOM

购买选项

点击展开

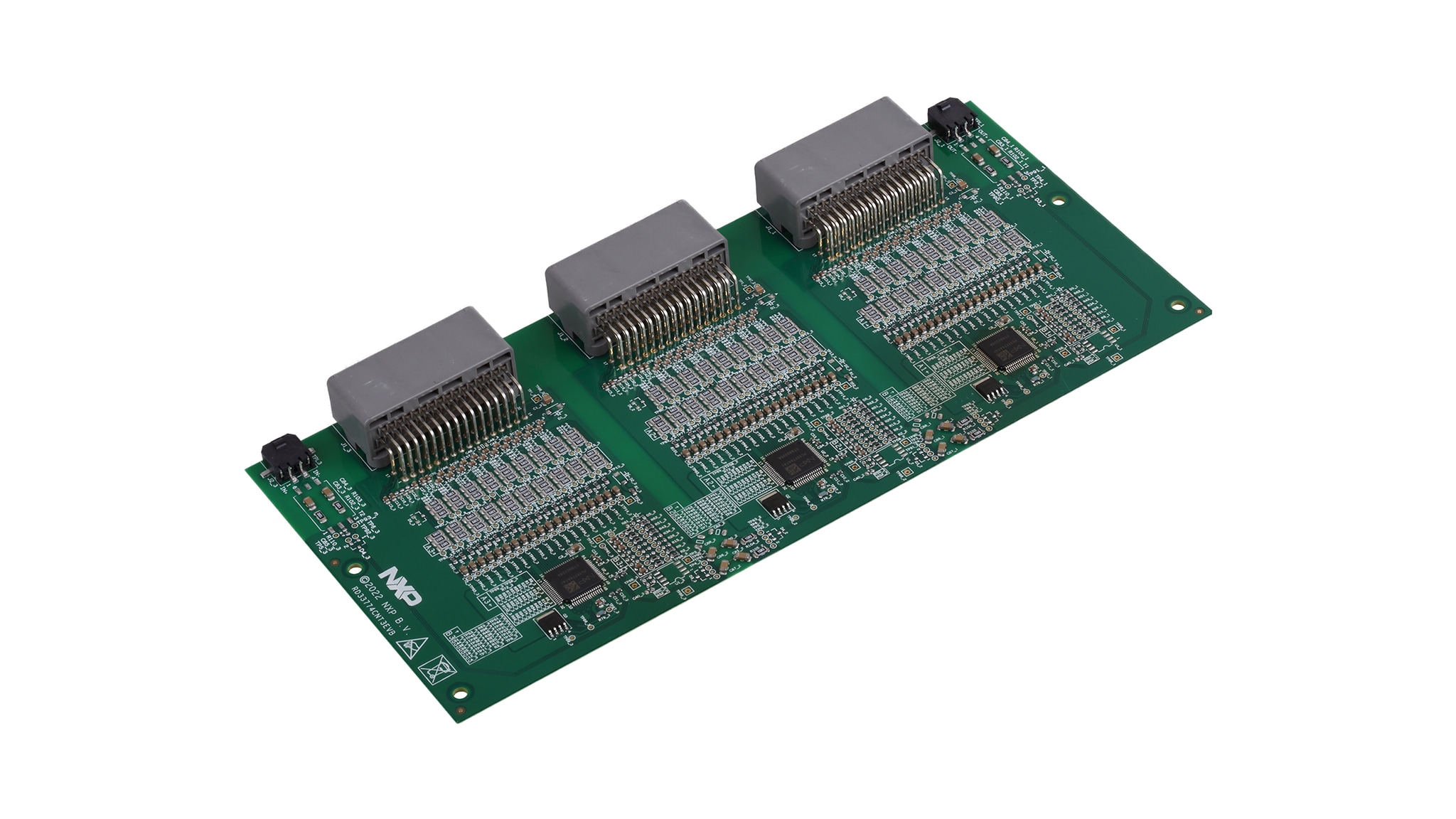

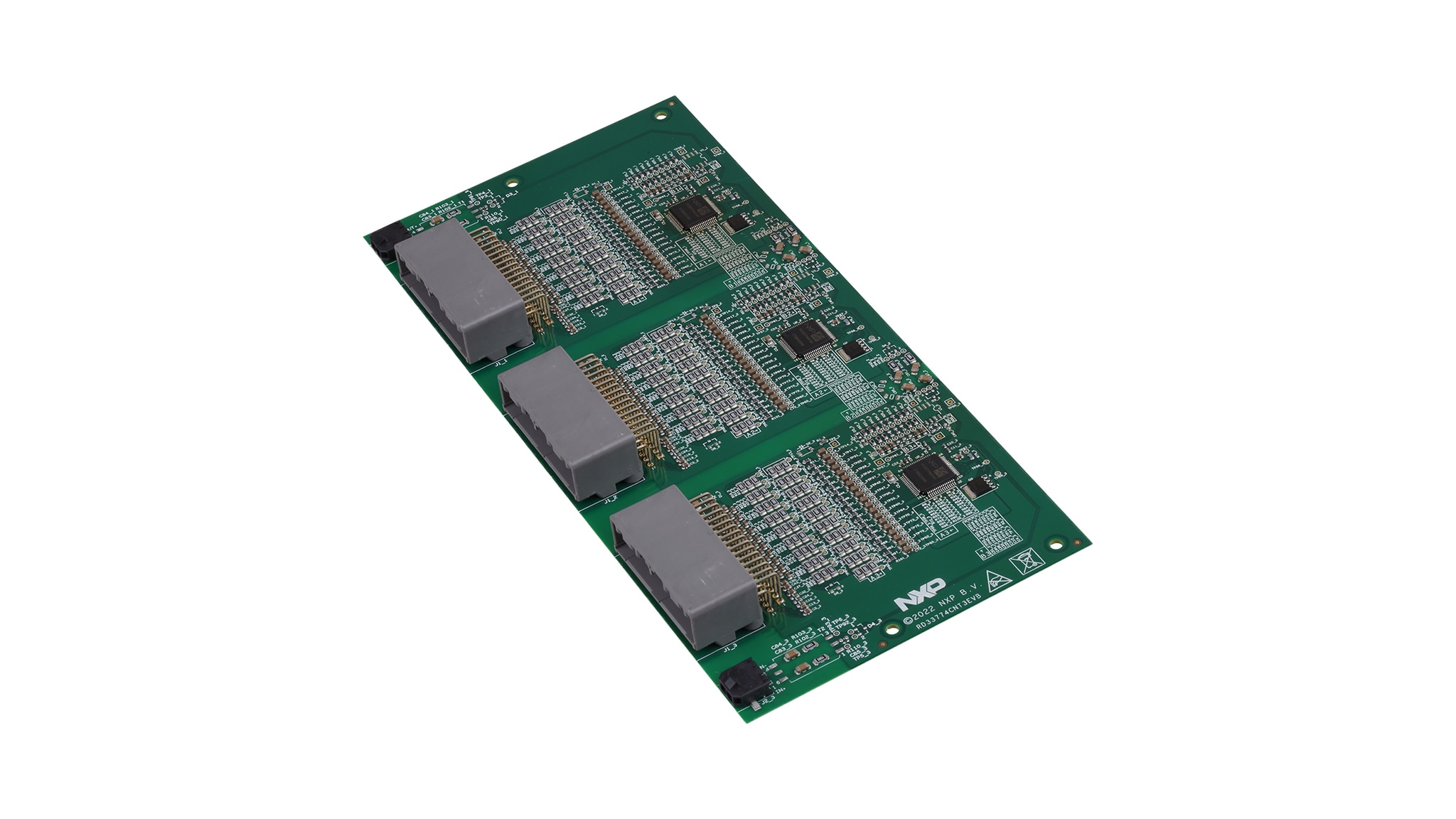

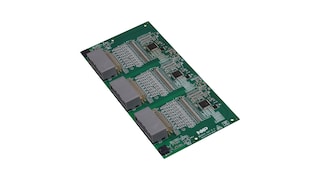

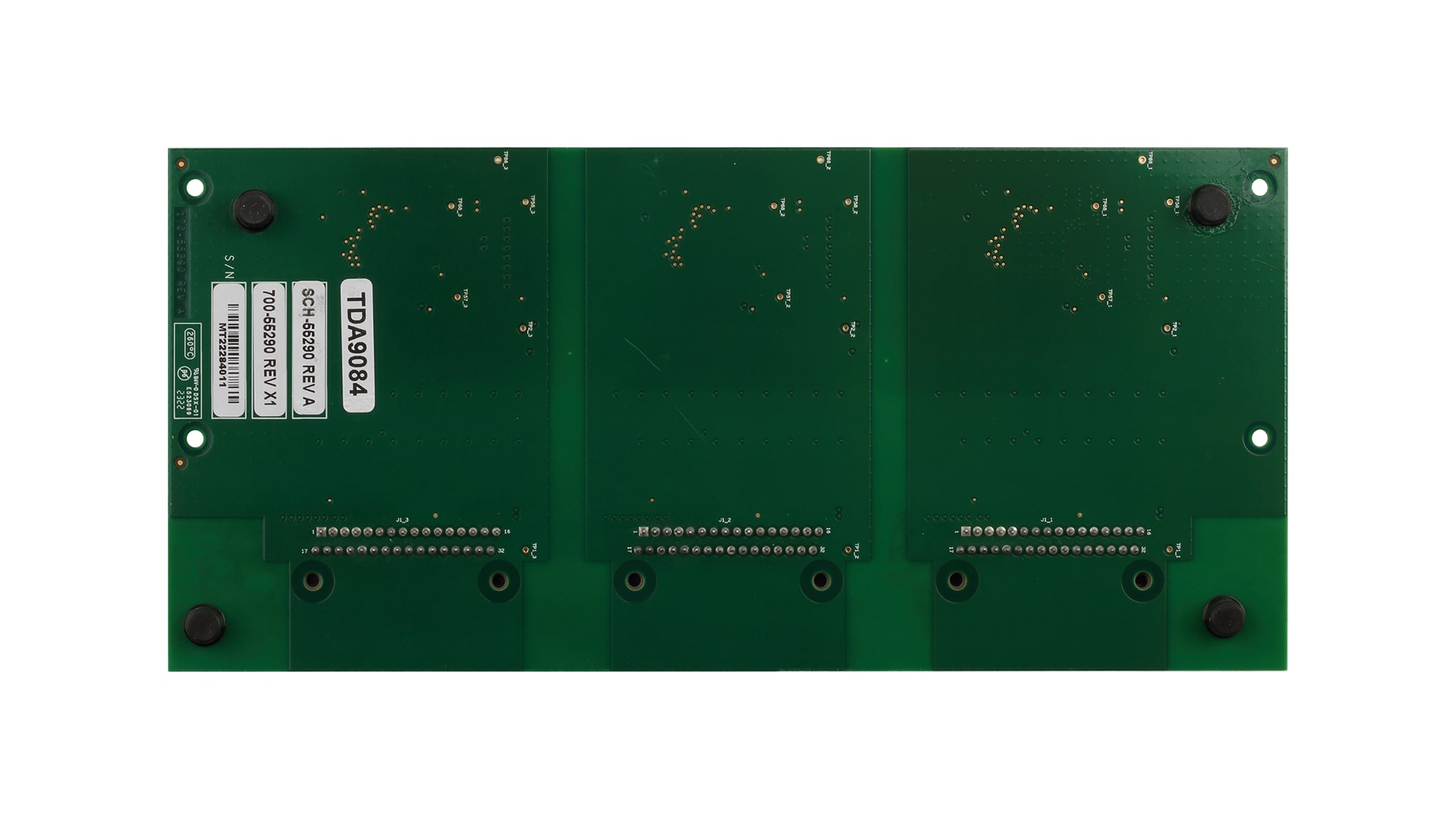

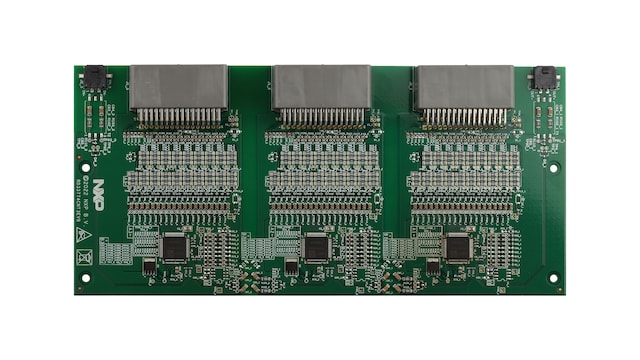

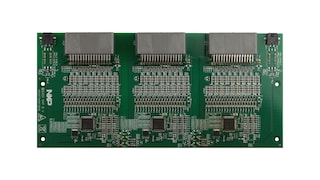

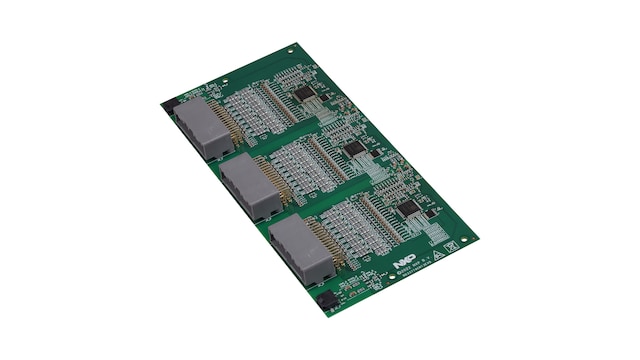

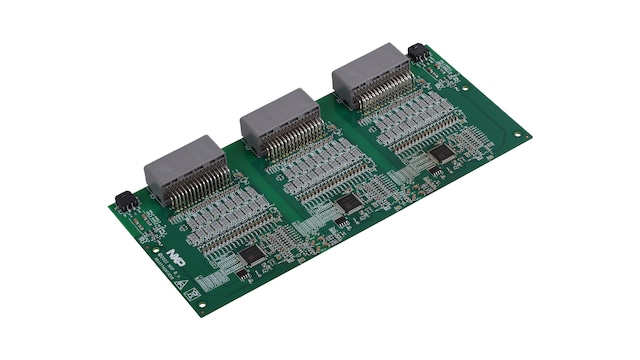

RD33774CNT3EVB
正常供应

HVBMS Centralized Cell Monitoring Unit Using ETPL with MC33774ATA.

套件包含

套件包含：

1个RD33774CNT3EVB评估板
3根电源线
1根ETPL电缆

注：该板可选配BATT-18EMULATOR电池模拟器。
