18通道锂电池电芯控制器IC

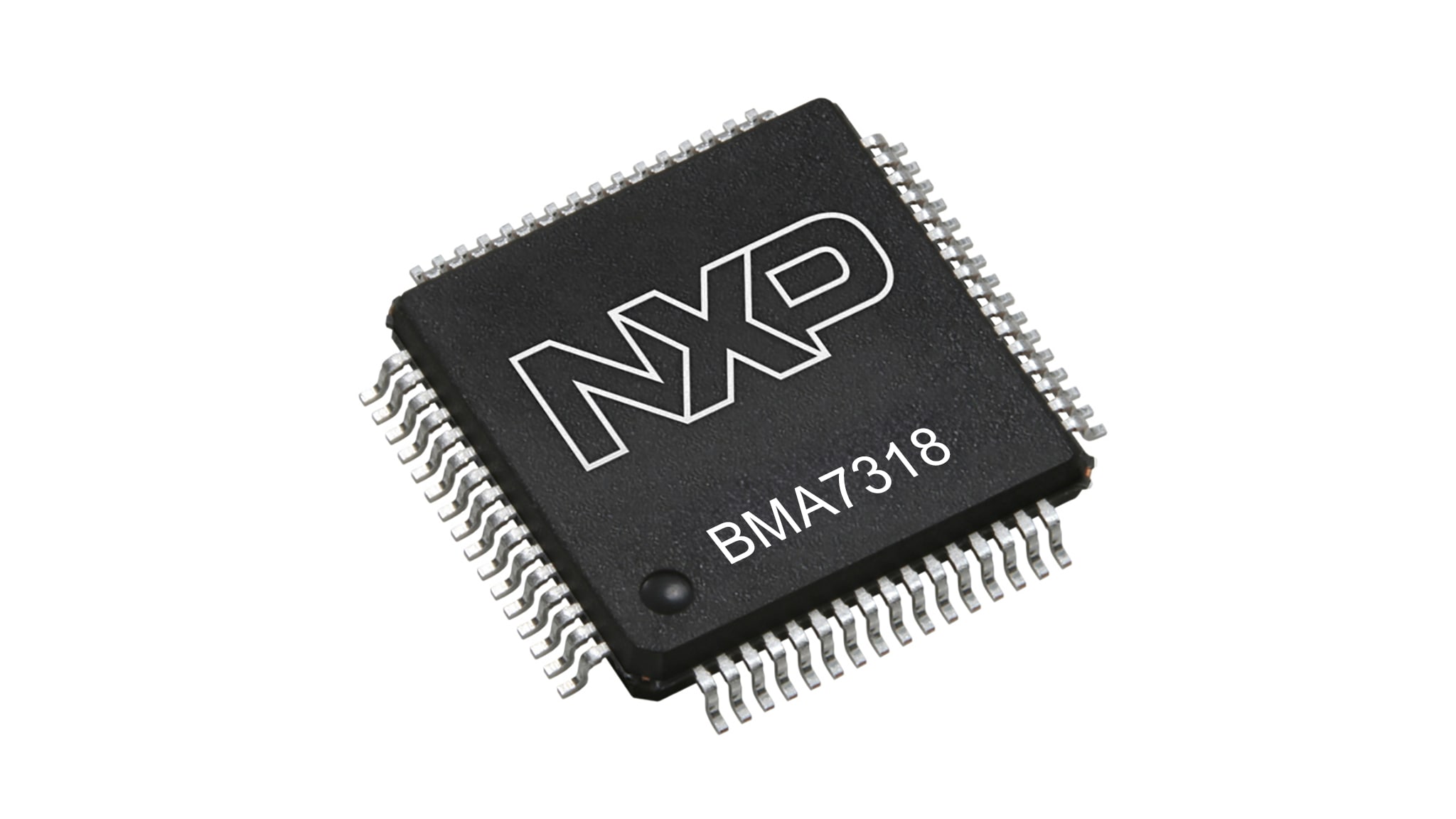

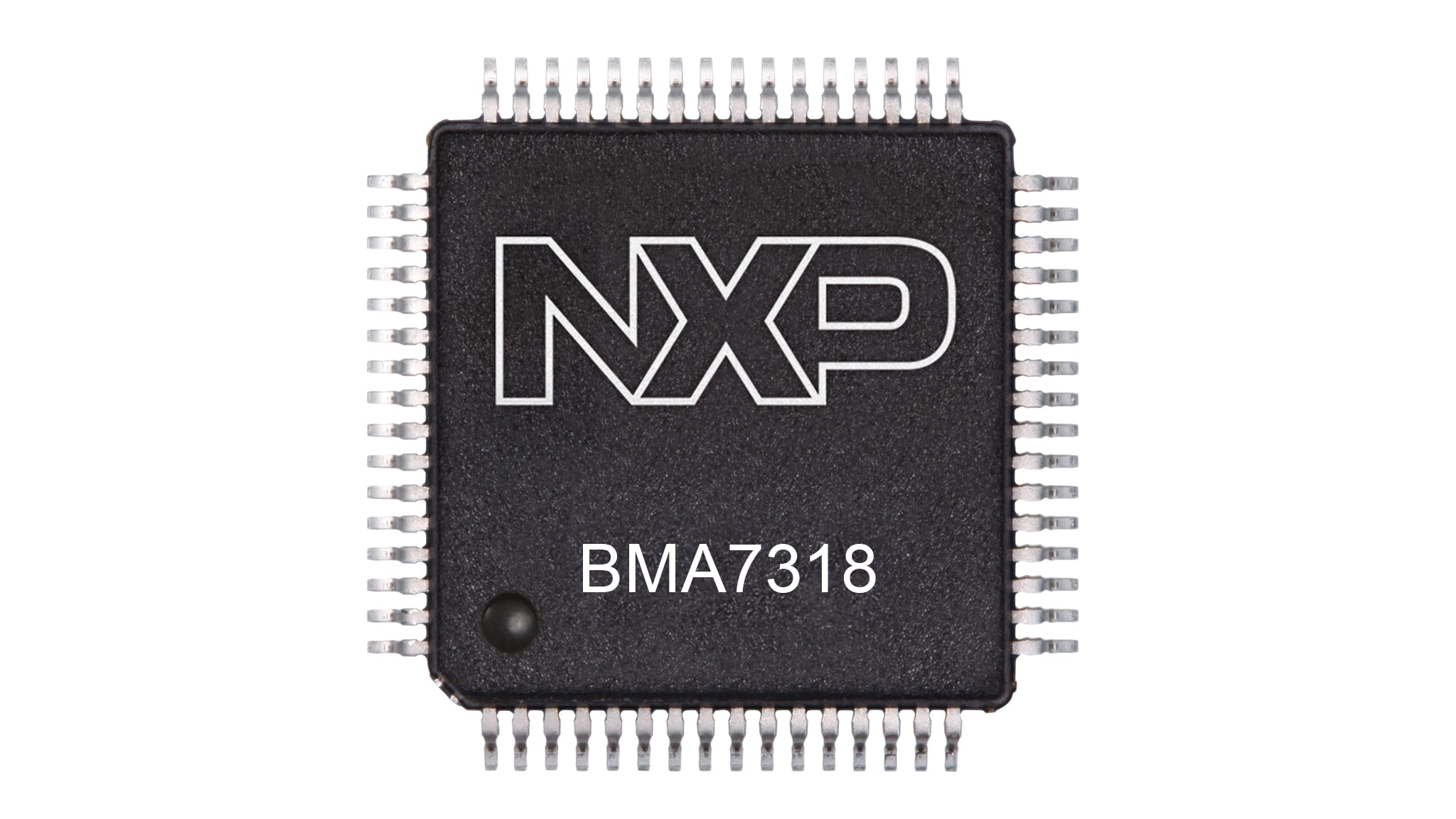

BMA7318、BMI7318和BMA7518是专为汽车高压电池管理系统(HVBMS)、工业储能系统(ESS)和48V应用设计的锂离子电池电芯控制器IC。它可同时监测多达18个电池电芯和12路温度信号。BMA7318、BMI7318和BMA7518通过数字滤波实现可配置的电芯电压测量平均化处理、内置最高300mA的均衡电流能力且集成了电流测量功能，符合ISO 26262标准，可达到ASIL C安全等级和工业领域SIL 2安全等级。
BMA7318、BMI7318和BMA7518还集成了一个通信桥接器(SPI2TPL)，可提供稳定可靠的2.0Mbit/s隔离通信能力。BMA7318、BMI7318和BMA7518可助力储能系统实现长达25年的使用寿命，带扩展任务剖面(EMP)，这3款器件属于同一产品系列，引脚相互兼容。
产品详情
特性
- 每设备4至18节电池
- 符合ISO 26262 ASIL C标准的电芯电压和温度测量
- 集成高精度电流测量
- SIL 2功能安全，适用于工业应用
- 最多12个模拟输入测量通道
- 高达300mA的电芯均衡电流
- 支持TPL或SPI通信
- SPI2TPL桥接功能
- 诊断、功能安全和稳健性
- 外部物料清单(BOM)成本低
- 灵活的通用母线旁路连接，可适应任何位置
- 典型测量误差仅±0.8mV，长期漂移超低
对照表
| 参数 | BMA7318FAIAE | BMA7318TAIAE | BMA7318TANAE | BMA7518SAIAE | BMI7318TANAE |
|---|---|---|---|---|---|
| 电压通道 | 4..18 | 4..18 | 4..18 | 4..18 | 4..18 |
| 供电范围(最大值) | 9V至90V(94V) | 9V至90V(94V) | 9V至90V(94V) | 9V至90V(94V) | 9V至90V(94V) |
| 电芯电压范围 | -0.3V至5V | -0.3V至5V | -0.3V至5V | -0.3V至5V | -0.3V至5V |
| 电芯测量误差 | ±1mV | ±1mV | ±1mV | ±1mV | ±1mV |
| Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | |
| Tj=-40°C至65°C | Tj=-40°C至65°C | Tj=-40°C至65°C | Tj=-40°C至65°C | Tj=-40°C至65°C | |
| 使用寿命后的电芯测量误差 | ±1.5mV | ±1.5mV | ±1.5mV | ±1.5mV | ±1.5mV |
| Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | Vcell=3.1V至3.35V | |
| Tj=-40°C至65°C | Tj=-40°C至65°C | Tj=-40°C至65°C | Tj=-40°C至65°C | Tj=-40°C..65°C | |
| 通信端口 | 带SPI2TPL桥接的SPI | TPL | TPL | SPI | TPL |
| 电流均衡MOSFET导通电阻 | 1.5Ω | 1.5Ω | 1.5Ω | 1.5Ω | 1.5Ω |
| 最大均衡电流 | 300mA | 300mA | 300mA | 300mA | 300mA |
| 模拟输入通道 | 10 | 10 | 12 | 10 | 12 |
| 通用输入/输出通道 | 10 | 10 | 10 | 10 | 10 |
| I²C控制器 | 全I²C主器件(leader) | 全I²C主器件 | 全I²C主器件 | 全I²C主器件 | 全I²C主器件 |
| 电流通道 | 有 | 有 | 无 | 有 | 无 |
| 库仑计数器 | 有 | 有 | 无 | 有 | 无 |
| 封装 | 64引脚LQFP-EP | 64引脚LQFP-EP | 64引脚LQFP-EP | 64引脚LQFP-EP | 64引脚LQFP-EP |
