能够通过MC33774进行CAN(FD)通信的HVBMS集中式电芯监测单元(CMU)

滚动图片以放大

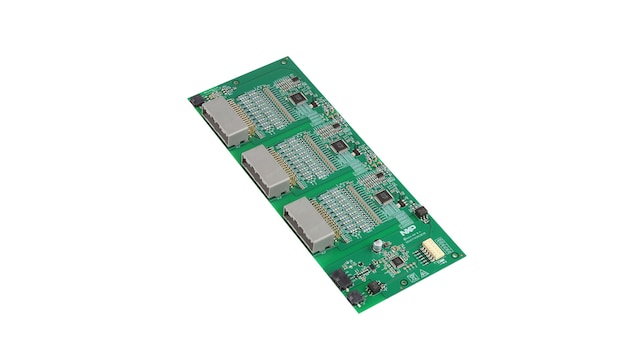

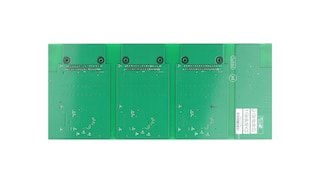

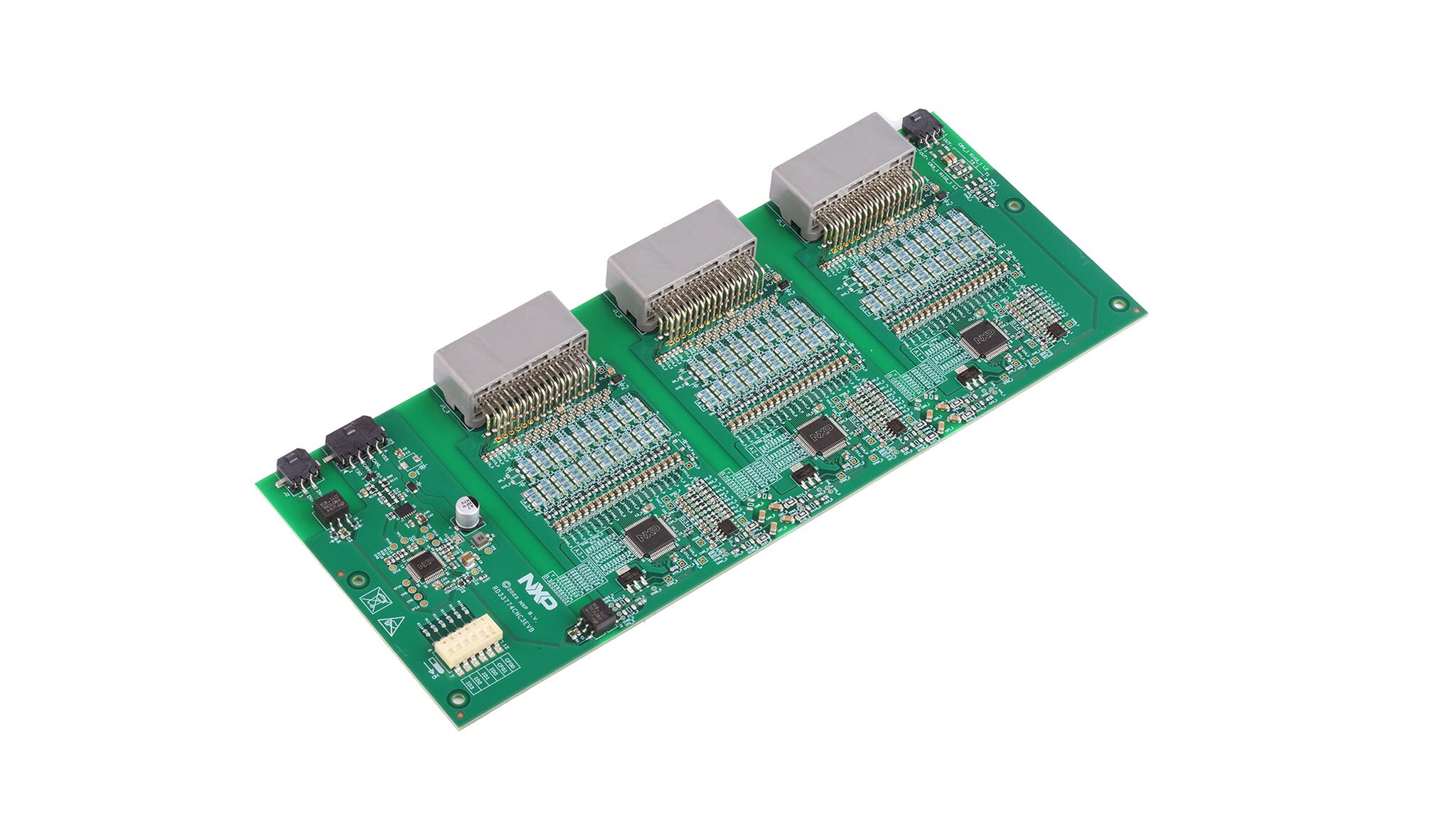

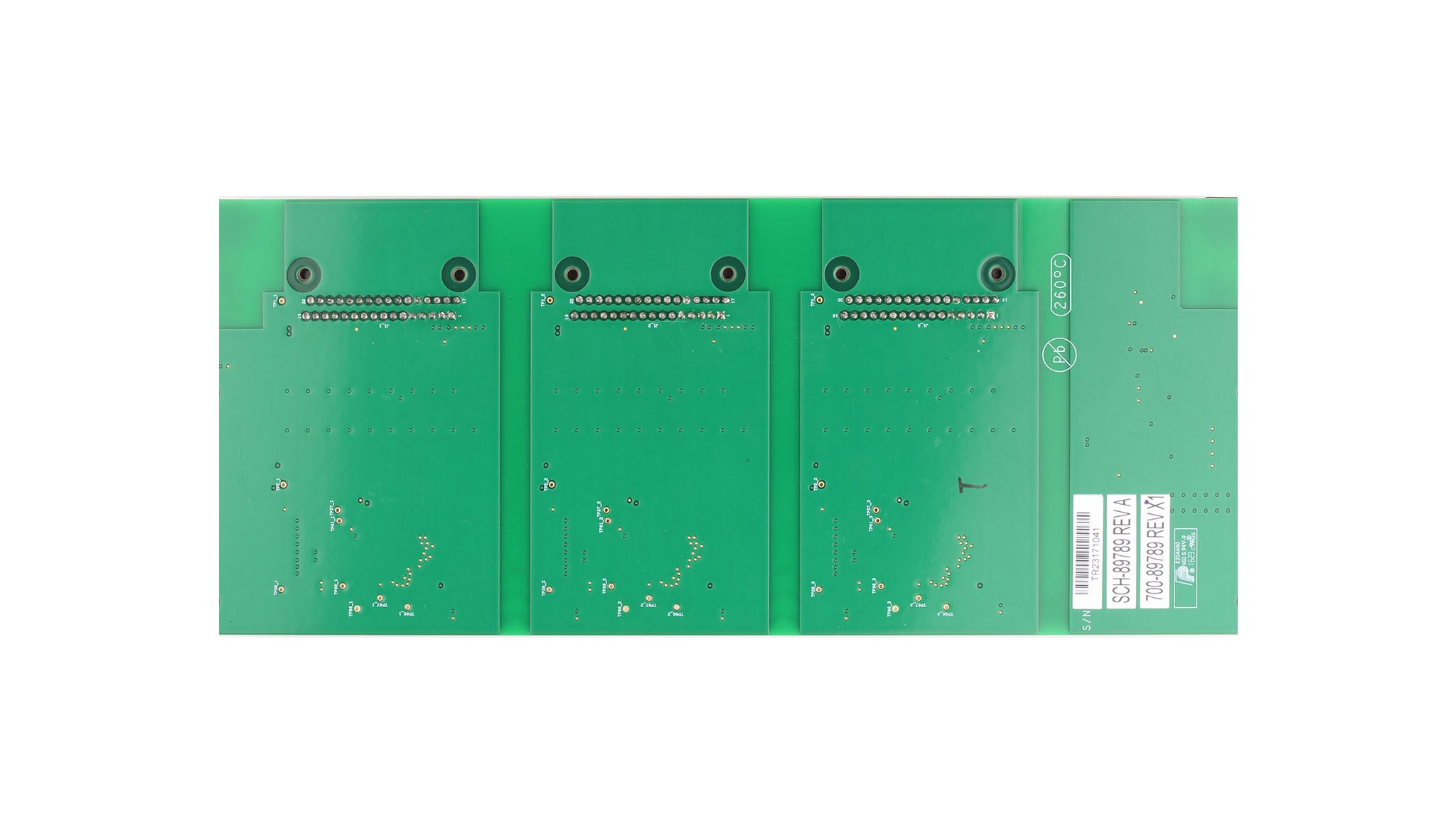

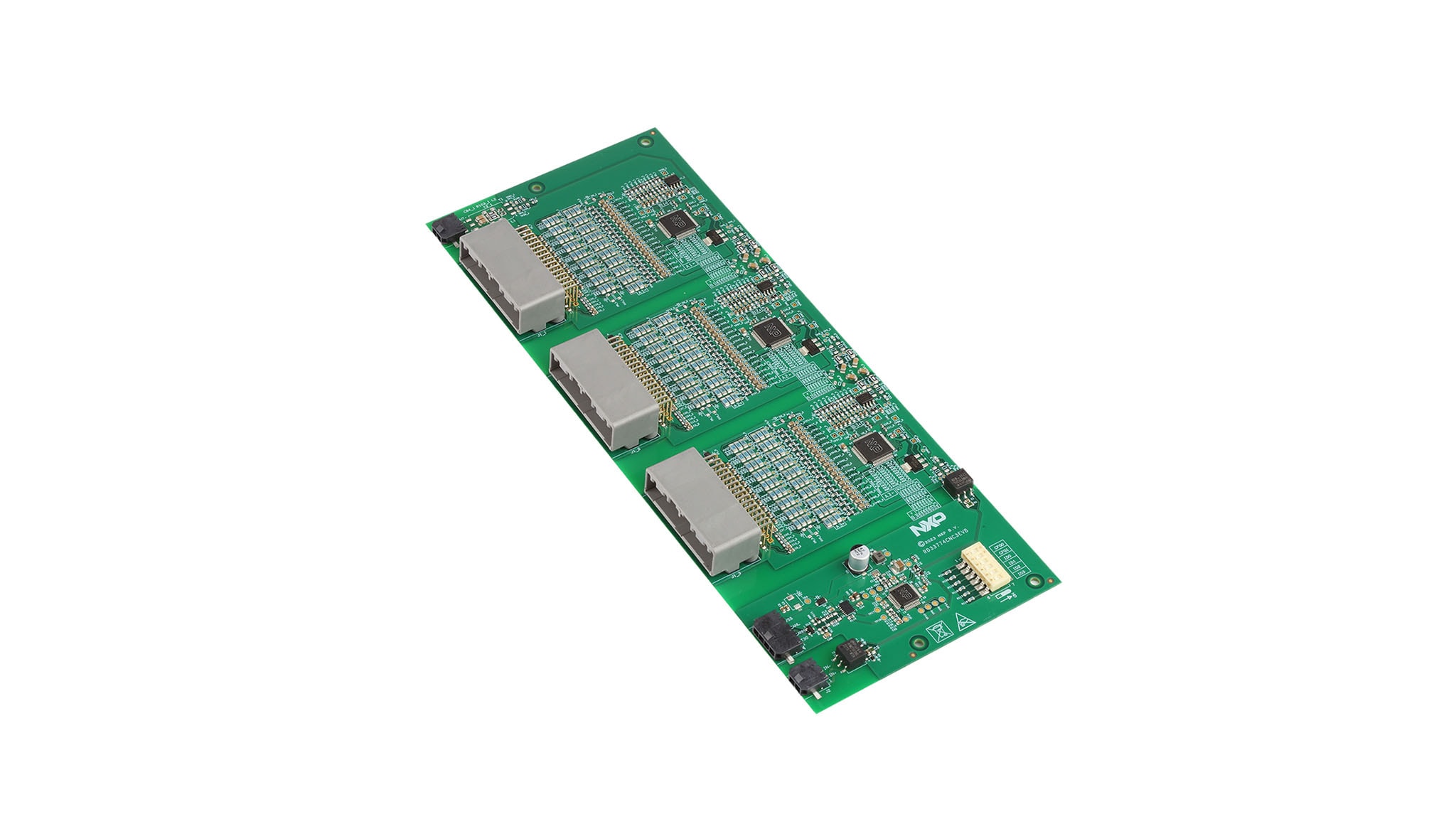

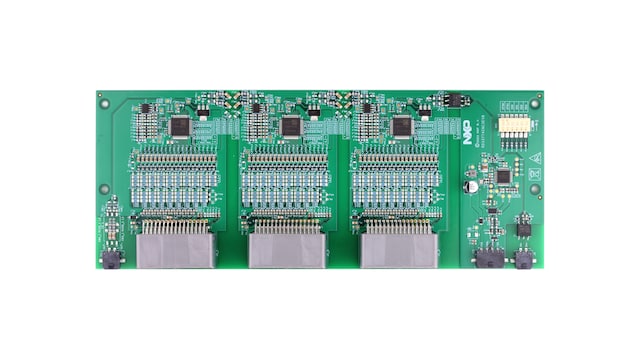

RD33774CNC3EVB是具有CAN(FD)通信的集中式电芯监测单元(CMU)参考设计。它是高压电池管理系统(HVBMS)快速原型制作的理想之选。该评估板还包含菊花链形式的3个MC33774模拟前端(AFE)。

设计文件

软件

产品详情

支持的器件

电池管理

电芯控制器

MC33774: 18通道锂离子电池控制器IC ASIL D

特性

电压测量

3个MC33774电池电芯控制器(BCC)，最多可容纳54个电芯，可通过向菊花链添加更多CMU进行扩展
终身保证的高精度电芯电压测量通道，具有平均和高级滤波功能

温度测量

每个BCC具有8个模拟输入(包括温度传感器)或具有高级滤波功能的GPIO

电芯平衡

集成温控电芯平衡，最高可达300mA(默认设置为100mA)

通信

CAN FD通信
高达5Mbit/s的高速CAN FD收发器

降低成本

使用板上和板下电容隔离的优化BOM

购买选项

点击展开

RD33774CNC3EVB
正常供应

HVBMS Hardware Reference Design Using CAN FD.

套件包含

1个RD33774CNC3EVB评估板
3根电源线
1根CAN电源线
一根ETPL电缆

外设: CAN
连接器类型: ETPL Cable
电源管理: High-Voltage BMS Focus

$454.32 USD

现货 :10

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买
