Name: 能够通过MC33774ATP进行ETPL通信的HVBMS集中式电芯监测单元CMU
Price: 253.50 USD
Availability: InStock

产品详情

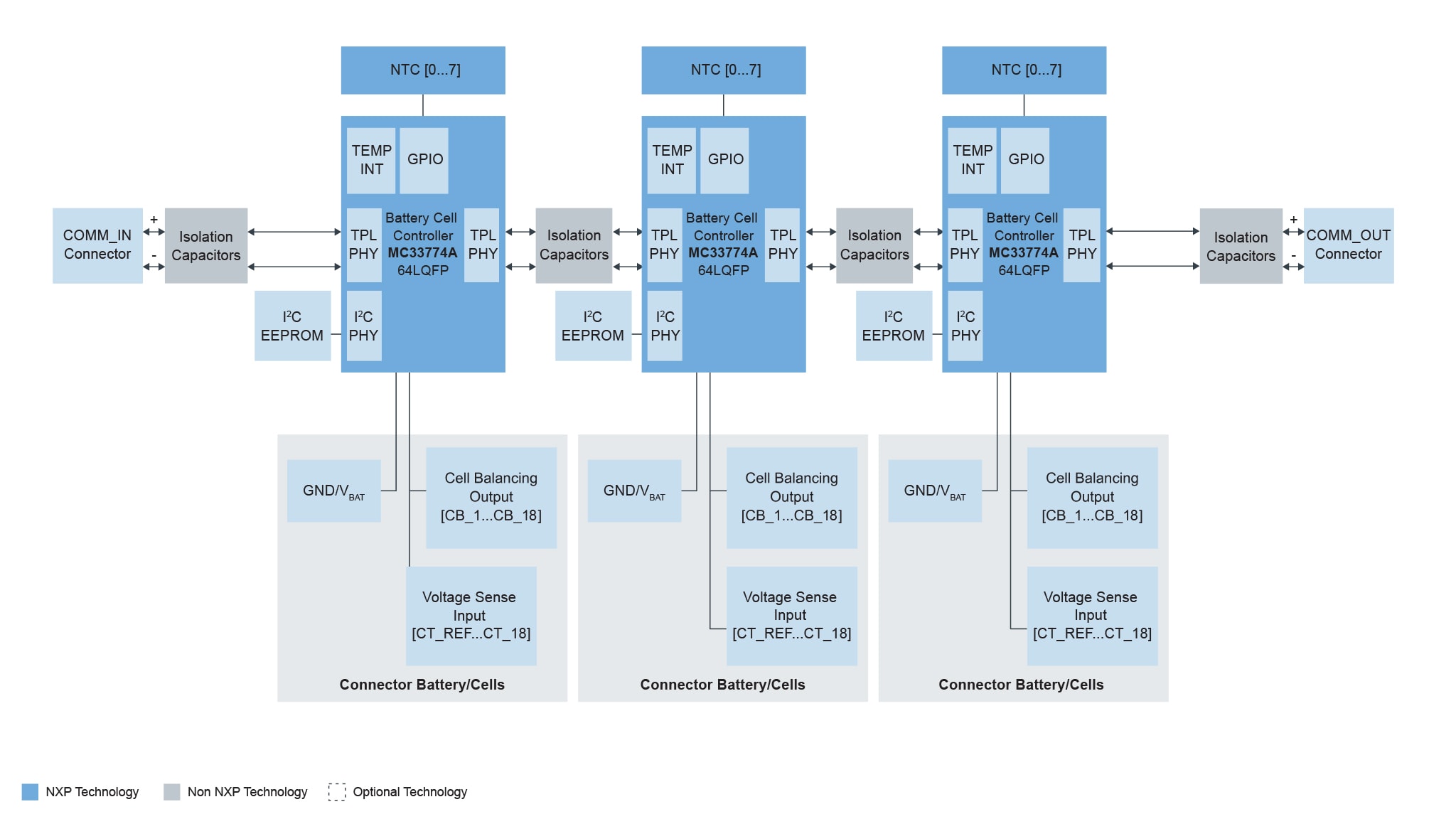

框图

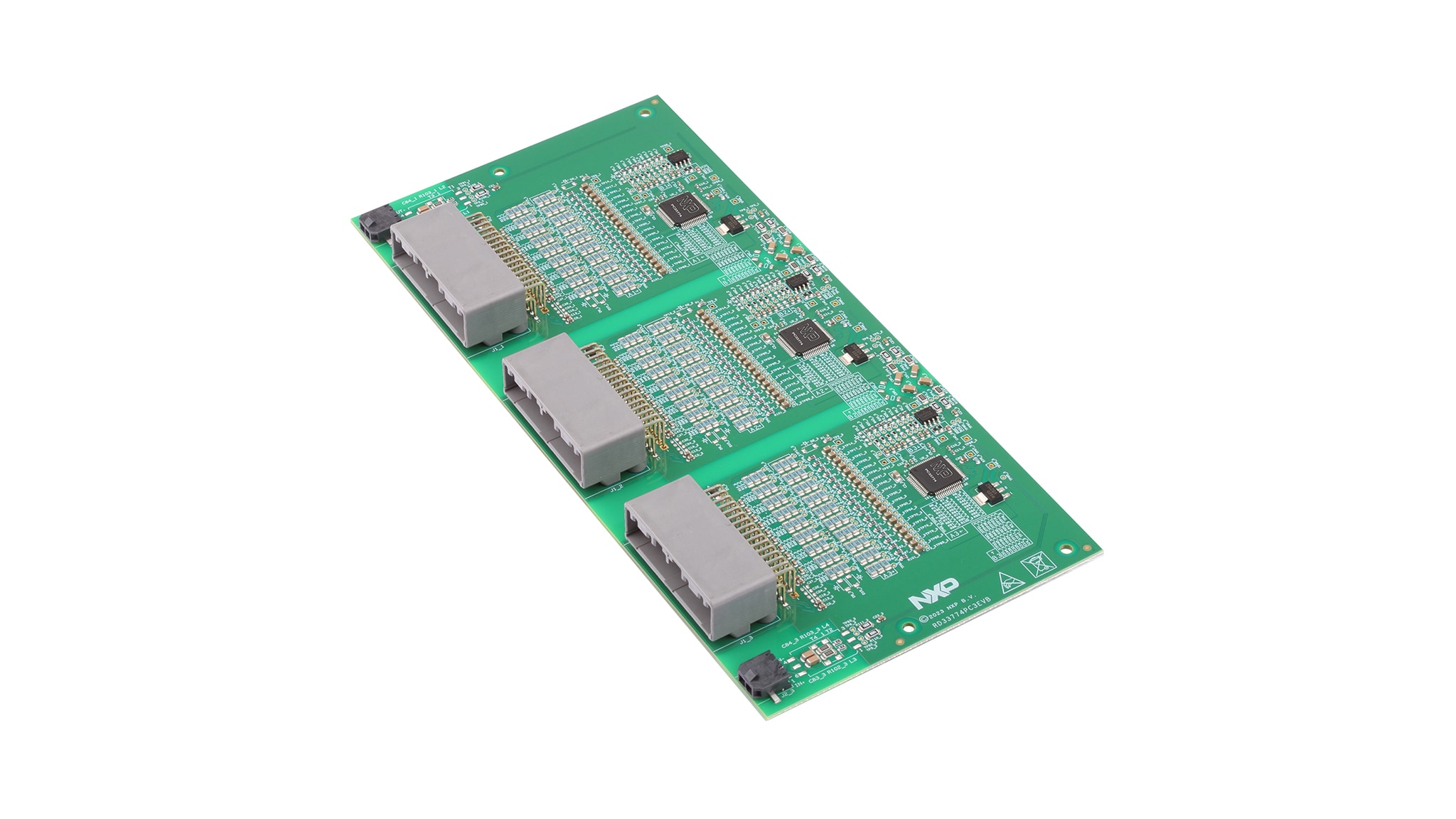

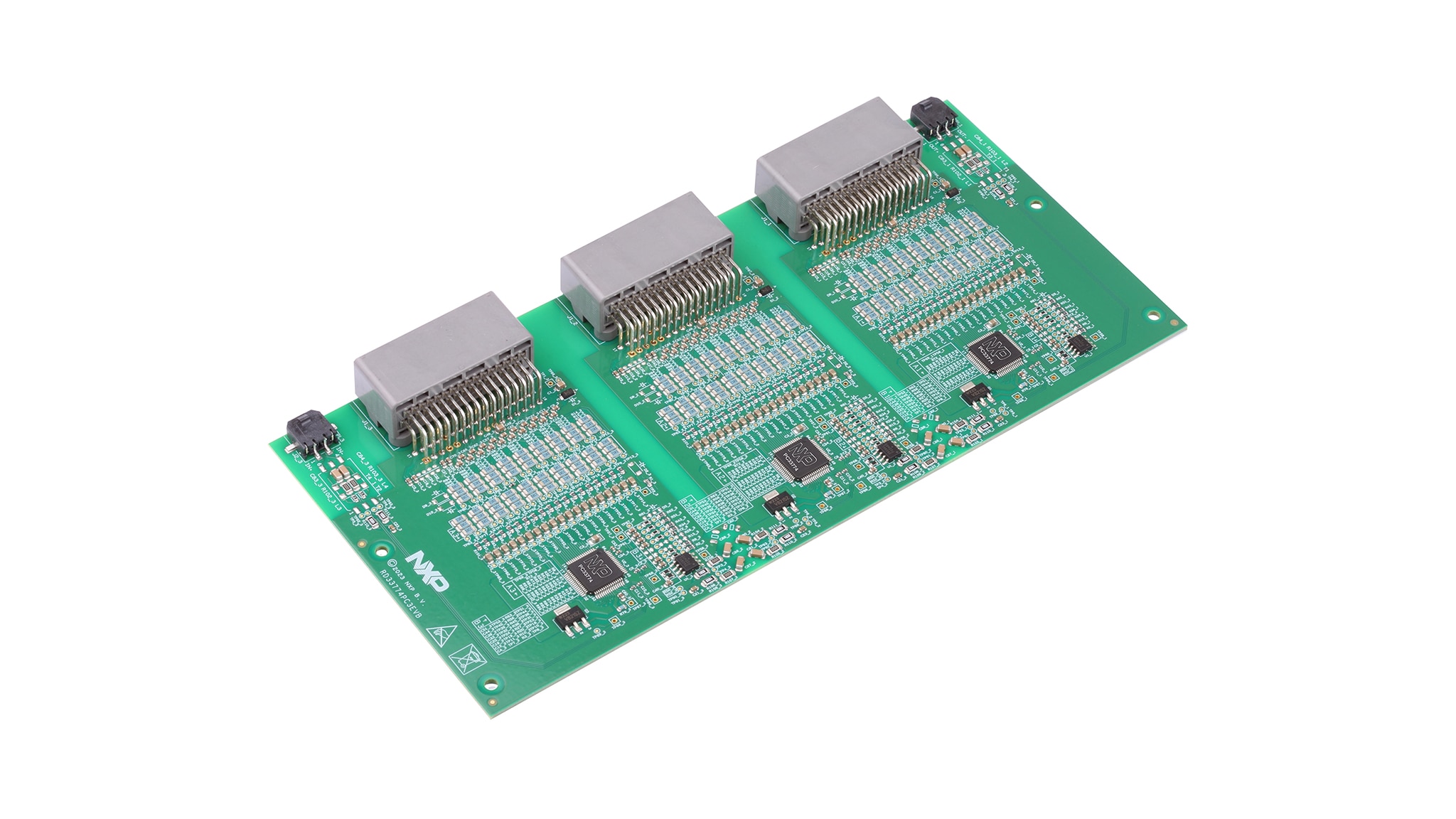

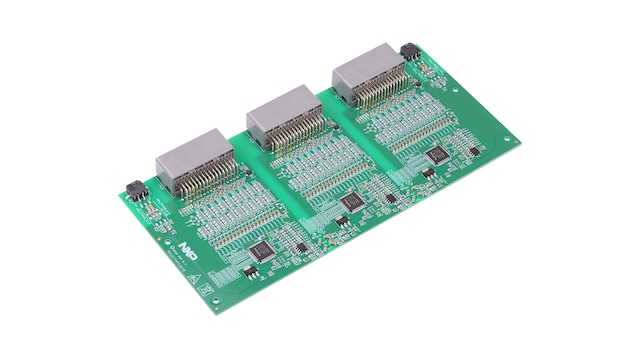

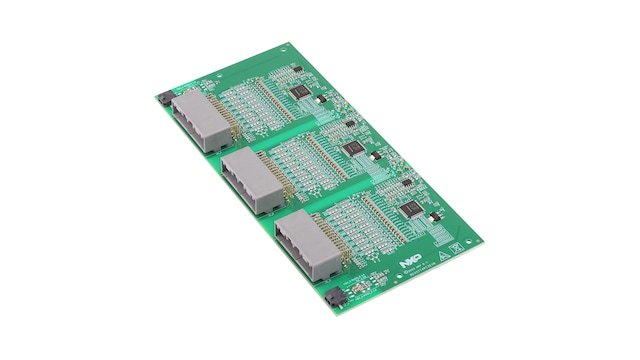

RD33774PC3EVB

获取框图PDF

支持的器件

电池管理

电芯控制器

MC33774: 18通道锂离子电池控制器IC ASIL D

特性

电压测量

3个MC33774ATP电池电芯控制器(BCC)，最多可容纳54个电芯，可通过向菊花链添加更多CMU进行扩展
终身保证的高精度电芯电压测量通道，具有平均和高级滤波功能

温度测量

12个模拟输入，用于NTC温度传感器

电芯平衡

集成无源电芯平衡，峰值可达200mA

通信

CMU和BMU之间的隔离电传输协议链路(ETPL)通信

降低成本

通过板上和板下电容隔离优化的BOM

购买选项

点击展开

RD33774PC3EVB
正常供应

HVBMS Centralized Cell Monitoring Unit Using ETPL with MC33774ATP.

套件包含

套件包含：

1个RD33774PC3EVB板
3根电芯端子(CT)电缆
一根ETPL电缆

$253.50 USD

现货 :19

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

BATT-TPLCABLE20
正常供应

Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

套件包含

套件包含：

一根长30cm的ETPL电缆

$14.38 USD

现货 :17

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

BATT-TPLCABLE50
正常供应

Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

套件包含

套件包含：

一根长50cm的ETPL电缆

$14.38 USD

现货 :7

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

BATT-18CTCABLE30
正常供应

Cell Terminal (CT) cable, 18 cells, 30 cm-long.

套件包含

套件包含：

1根长30cm的电芯端子(CT)电缆
18个单体电池

$25.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

2 文件

紧凑列表

UM12024, RD33774PC3EVB Featuring the MC33774ATP Battery Cell Controller IC User Manual[UM12024]

PDFApr 9, 2024版本更新 1.1

Getting Started with the RD33774PC3EVB Evaluation Board[GS-RD33774PC3EVB]快速入门

HTMLApr 17, 2024

设计资源

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
RD33774PC3EVB Schematics

PDF版本 A1Jun 7, 2023 16:49:003.35 MBSPF-89867

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
RD33774PC3EVB Design Files

ZIP版本 1.0Jan 2, 2024 17:04:004.99 MBRD33774PC3EVB-DESIGN-FILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

培训

1 培训

学院
电气化培训学院

14 hrChinese
