24通道和26通道锂电池BCC IC，符合ASIL D等级标准

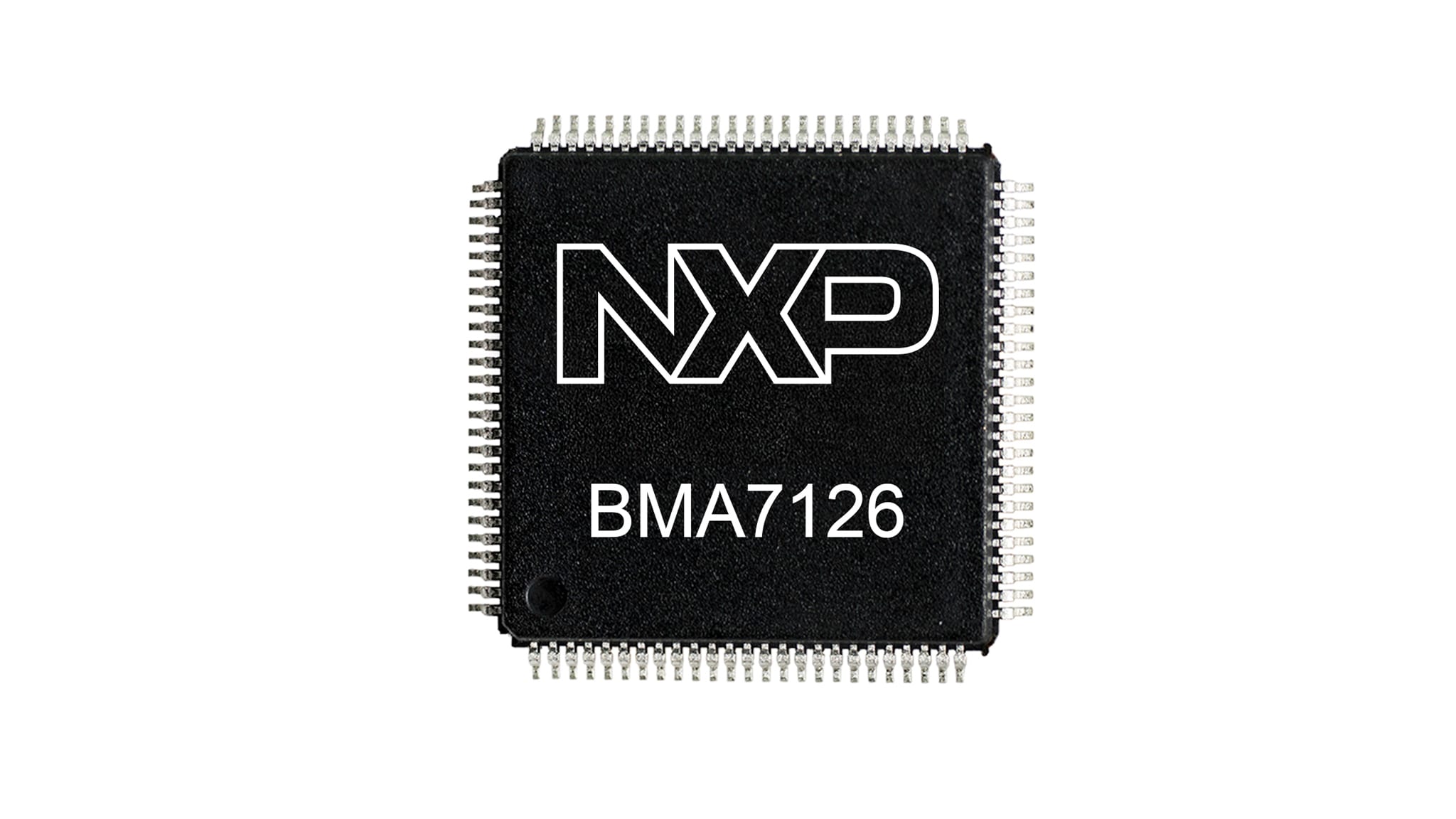

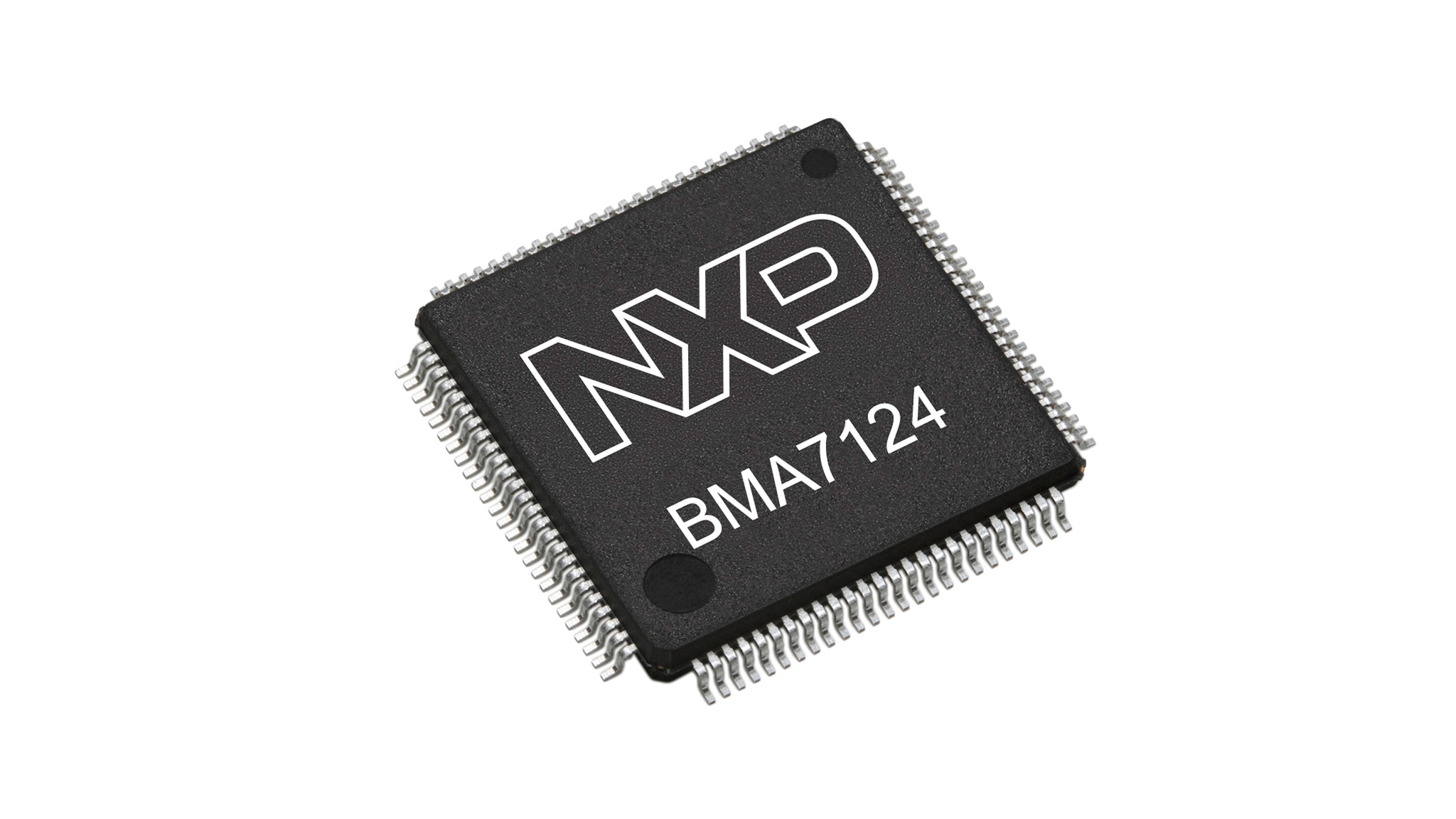

BMA7124和BMA7126是汽车锂电池电芯控制器(BCC)集成电路(IC)，分别支持24个和26个电芯，每个电压测量通道均配备高精度模数转换器(ADC)。该系列中的BMA742x型号内置了离散傅里叶变换(DFT)引擎，用于实现电化学阻抗谱(EIS)功能。所有器件的引脚相互兼容，并共享同一个软件平台，从而实现经济高效的EIS升级路径。这些器件的典型电流消耗仅为4mA，并支持ASIL D功能安全等级。
特性
核心功能
- 每个器件支持8至26个电芯(BMA7424支持24个电芯，BMA7426支持26个电芯)
- 支持13路外部温度和辅助测量
- 每个电压测量通道均配备专用高精度ADC
- 典型测量误差仅±0.7mV，长期漂移超低
- 符合ISO 26262 ASIL D级标准，可测量电芯电压和温度
- 外部温度和辅助电压测量
- 支持62个节点的隔离菊花链，或SPI通信
- 诊断、功能安全和稳健性
- 外部物料清单(BOM)成本低
车载无源电芯均衡
- 高达300mA的峰值电芯均衡，以及诊断功能
- 自动奇/偶均衡序列
- 定时器、电压、温度及PWM控制平衡
- 低集成式均衡MOSFET漏源导通电阻(RdsON)
