带有隔离式菊花链的BMA7426评估板

EVBMA7X2YDT1 全新
正常供应

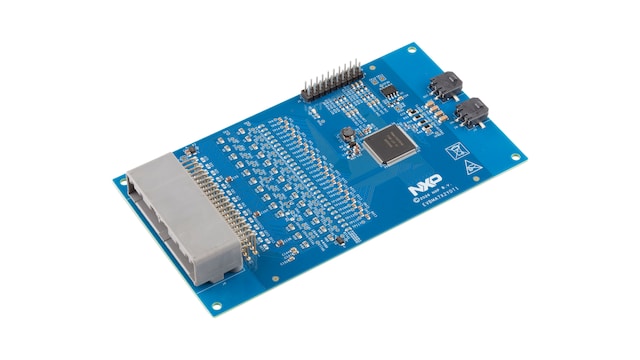

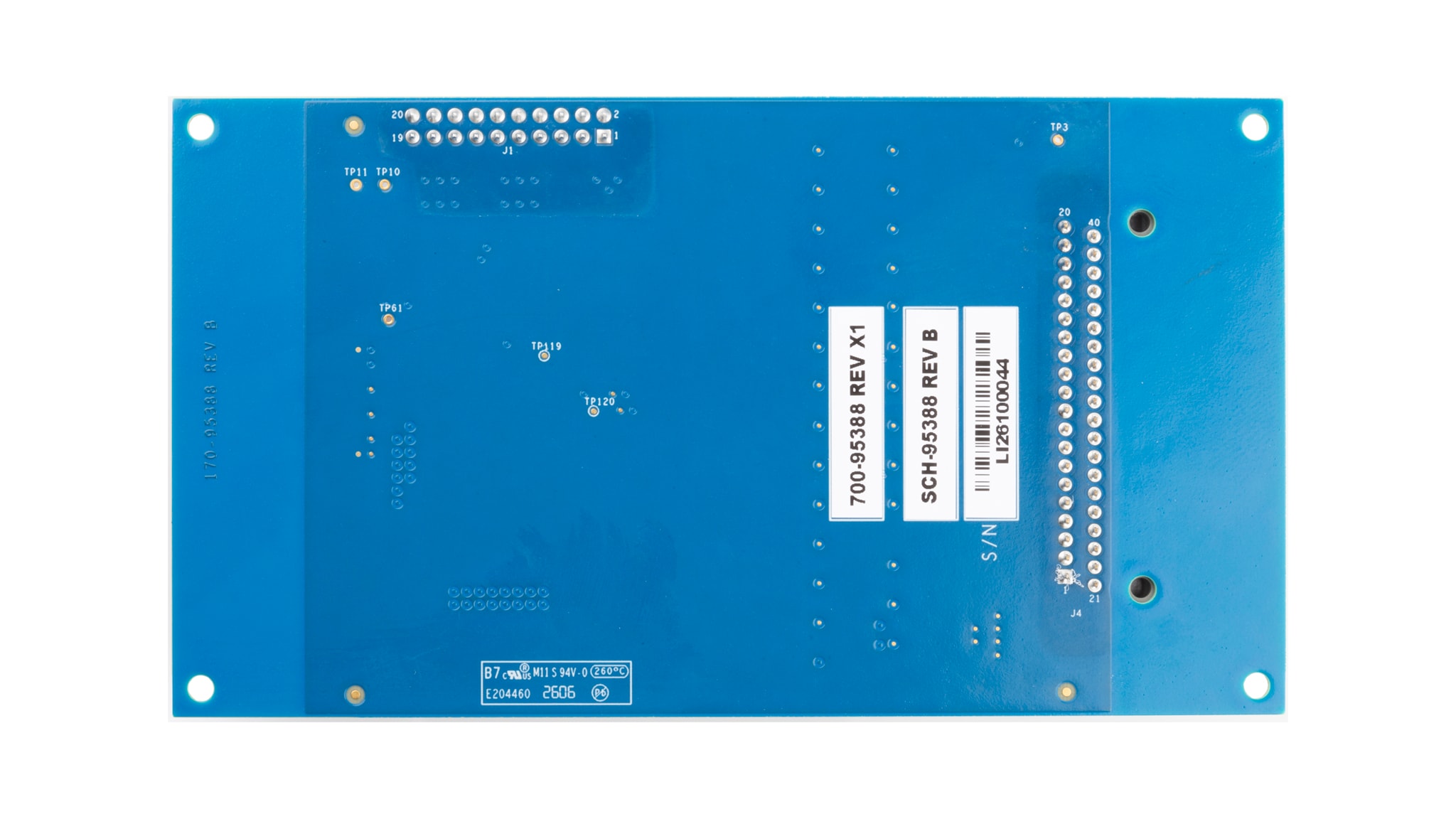

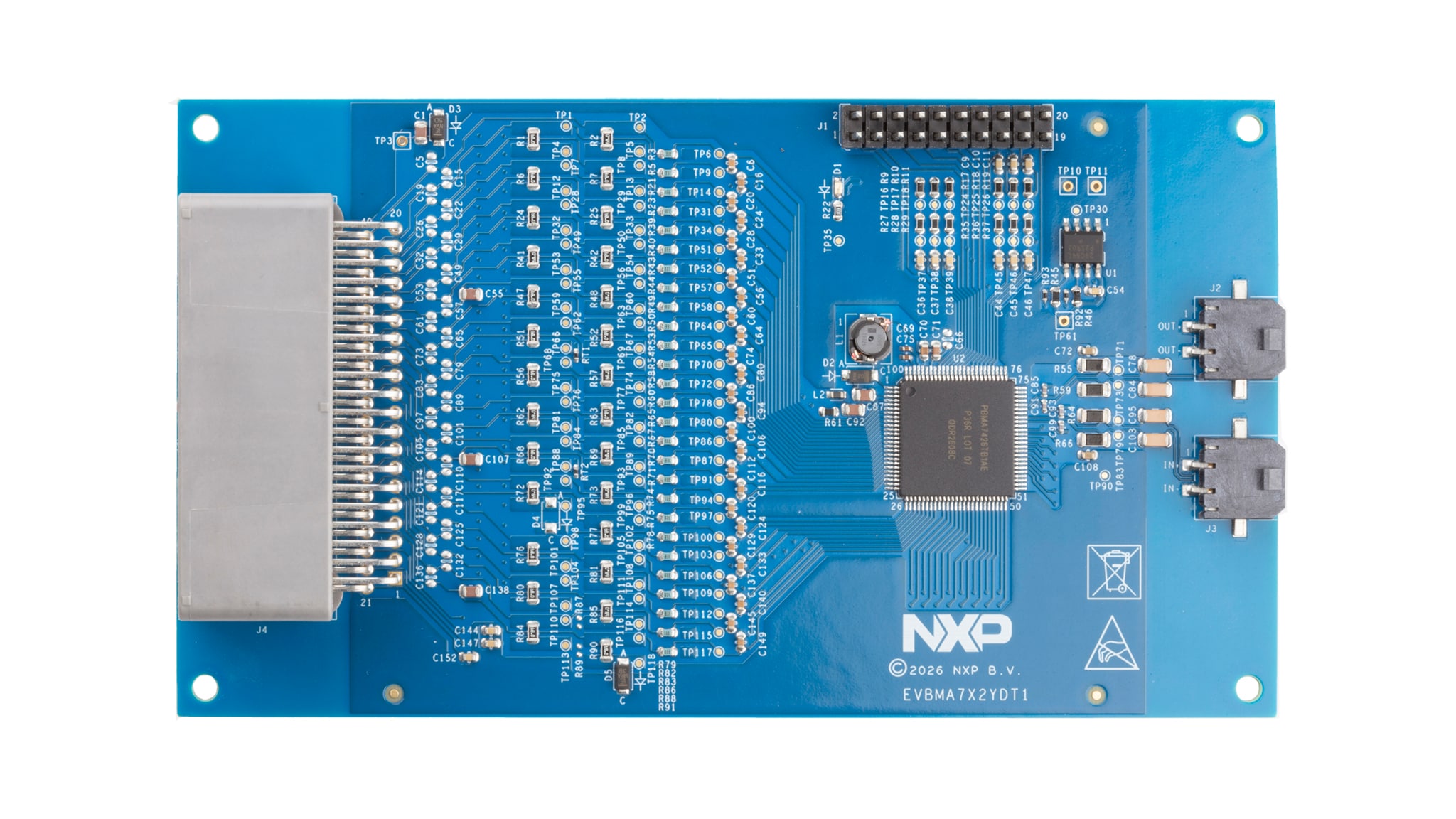

点击图片以展开

EVBMA7X2YDT1是集成电化学阻抗谱(EIS)功能的分布式电芯监测单元(CMU)，支持电气传输协议链路(eTPL)通信。它是快速完成高压电池管理系统(HVBMS)硬件和软件原型制作的理想解决方案。

该评估板(EVB)集成了一个BMA7426模拟前端(AFE)，使器件内置的离散傅里叶变换(DFT)引擎可用于EIS测量。EVBMA7X2YDT1也可用于评估该系列中的其他器件，包括BMA7124、BMA7424和BMA7126。

框图

EVBMA7X2YDT1

EVBMA7X2YDT1 Evaluation Board
获取框图PDF

支持的器件

电池管理

电芯控制器

  • BMA742X: 24通道和26通道锂电池BCC IC，符合ASIL D等级标准，集成EIS功能
  • BMA712X: 24通道和26通道锂电池BCC IC，符合ASIL D等级标准

特性

电压测量

  • 1个BMA7426电芯控制器(BCC)，最多支持26个电芯，可通过向菊花链添加更多CMU进行扩展
  • 终身质保的高精度电芯电压测量通道，具有平均和高级滤波功能

集成离散傅里叶变换(DFT)模块，支持EIS

  • 提取一个可选频率
  • 可配置的观测窗口
  • 支持跨多个菊花链的同步测量

温度测量

  • 13个用于负温度系数(NTC)温度传感器的模拟输入

电芯均衡

  • 集成式无源电芯均衡，峰值电流达200mA

通信

  • CMU和电池管理单元(BMU)之间的隔离式电气传输协议链路(ETPL)通信

降低成本

  • 采用板载及板外电容隔离，优化了物料清单(BOM)；软件在环(SIL)接口：I²C EEPR

购买选项

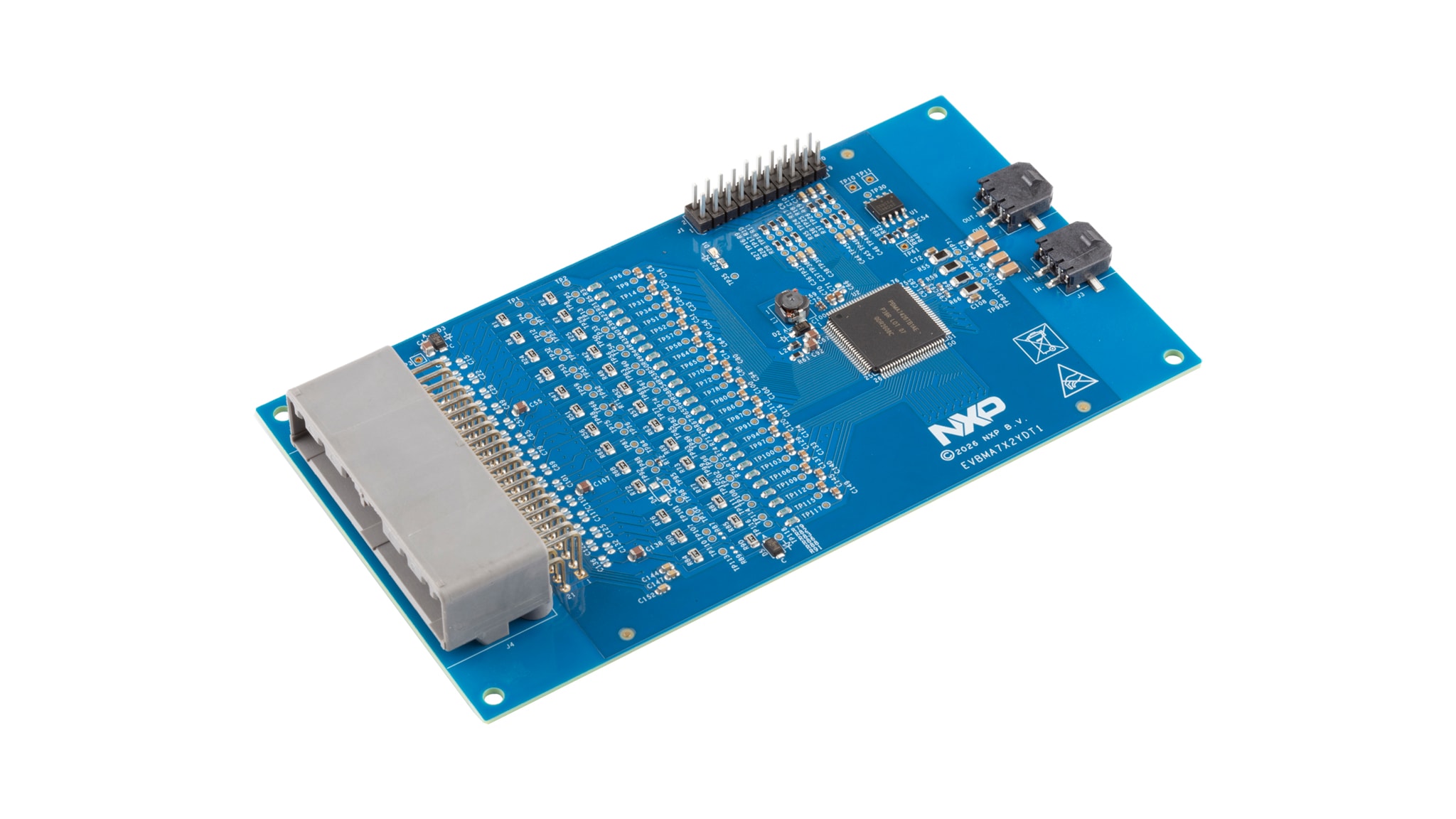

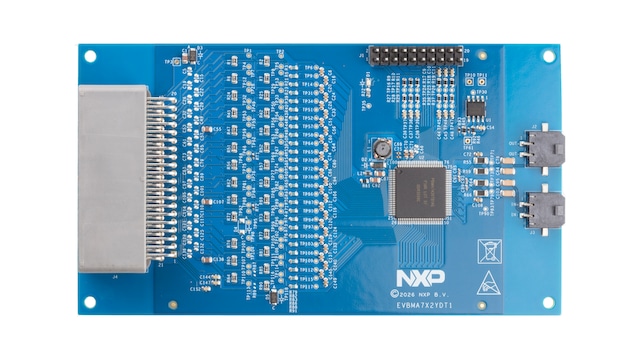

EVBMA7X2YDT1-Image
