通用BMS通信网关与EIS同步控制器

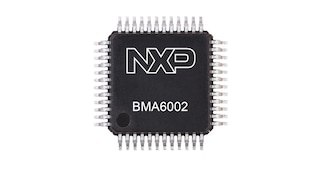

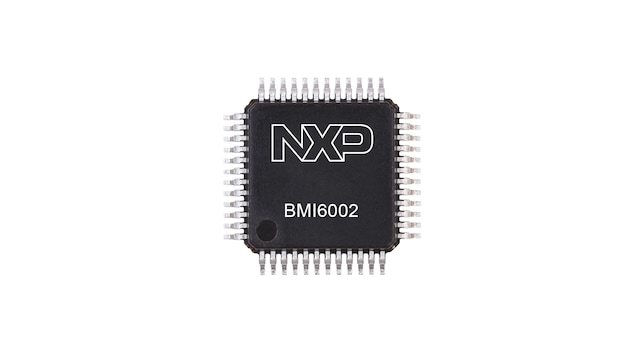

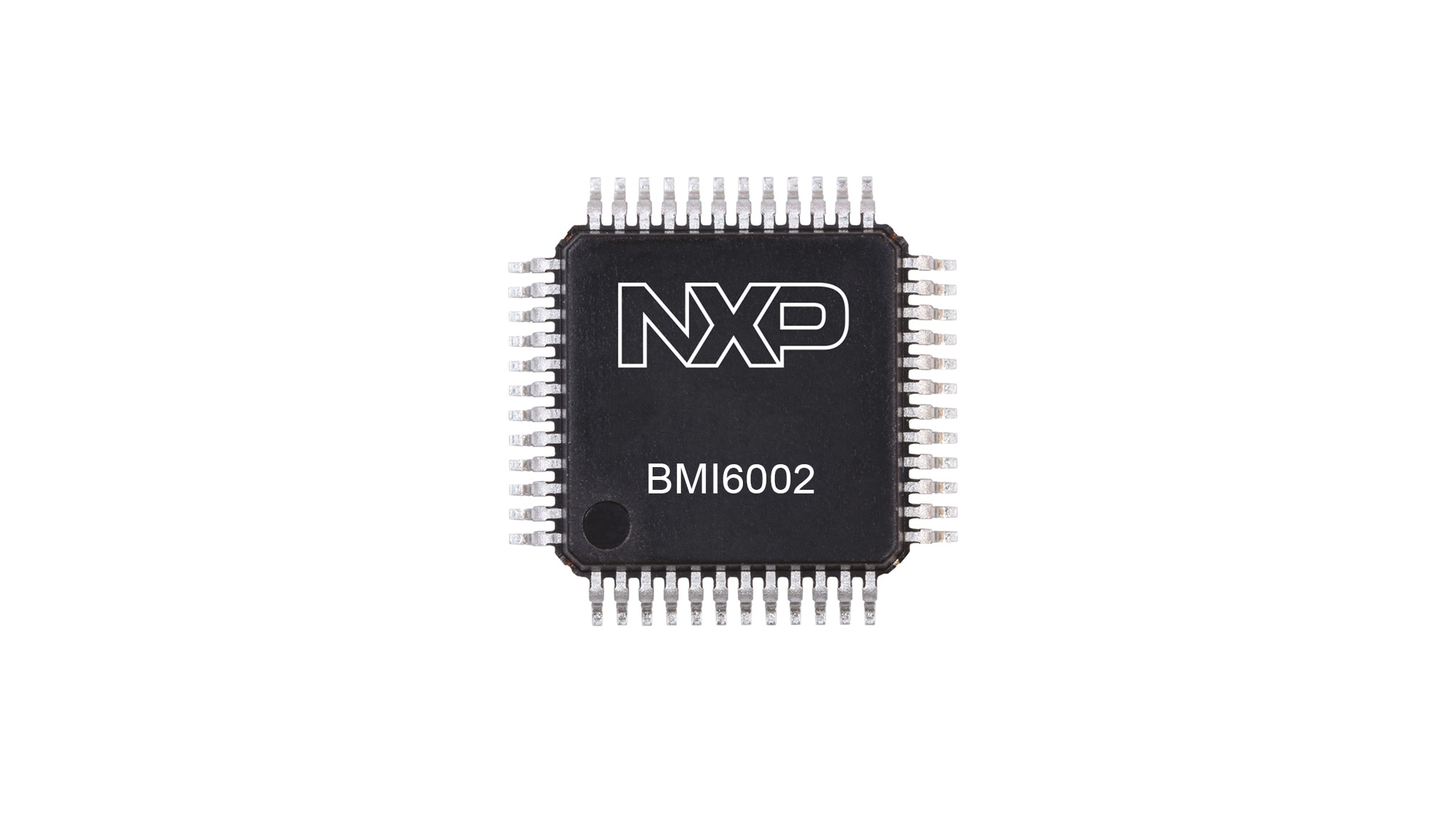

BMA6002是一款电池管理通信网关兼TPL收发器，用于桥接SPI或CAN FD与TPL。它配备两个隔离TPL端口和一个用于外部控制的串行接口，支持实现菊花链式BMS通信。BMI6002是专为工业环境定制的网关。

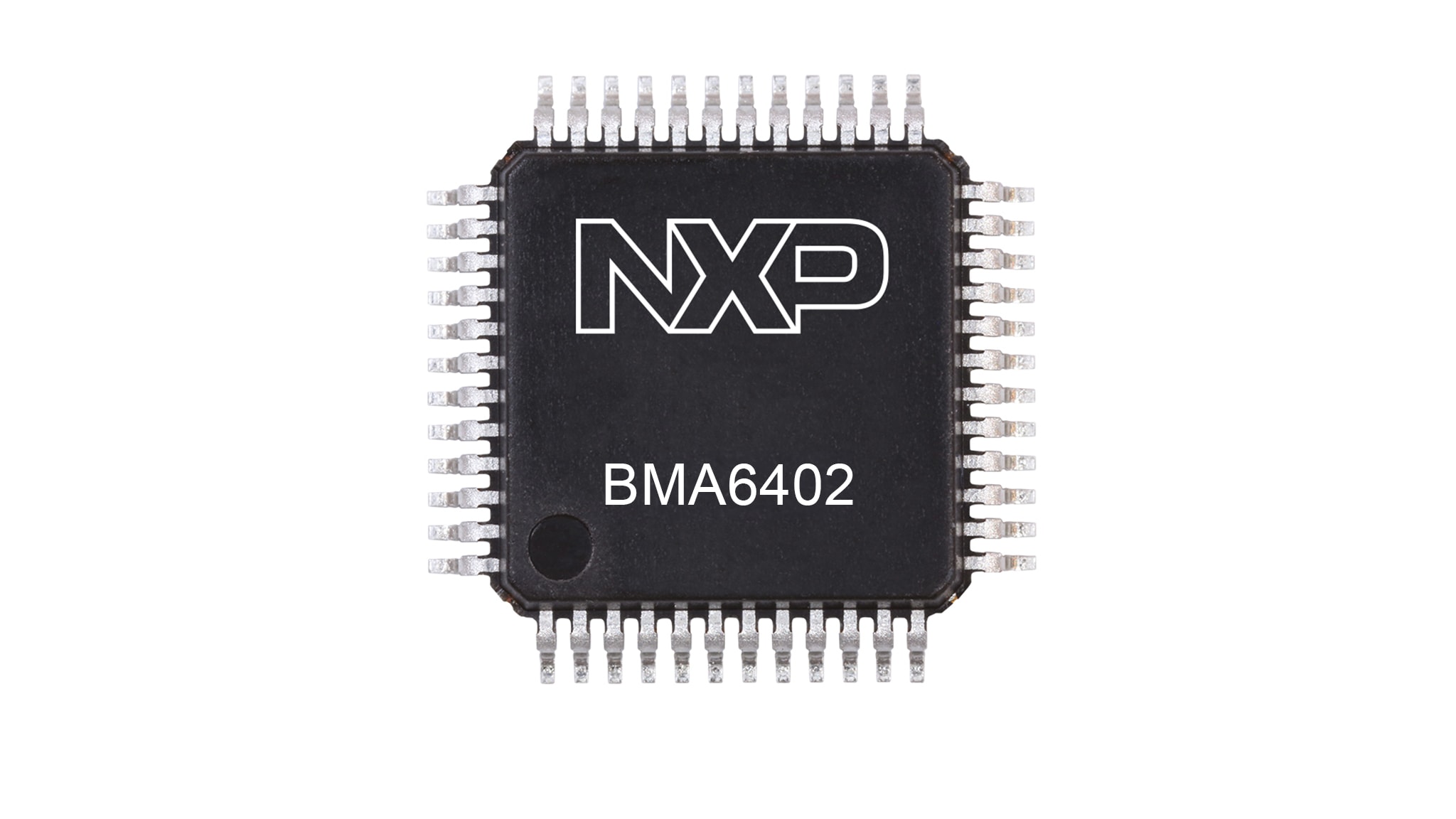

BMA6402是一款双通道TPL收发器，旨在作为EIS电池管理系统中的同步控制器。精确的EIS测量要求在不同时钟域之间实现精准同步，以防阻抗测量出现误差。BMA6402采用锁频环(FLL)技术，可在多个芯片与通道间实现纳秒级同步。这确保了无论电池尺寸或系统规模如何，都能实现准确的阻抗测量。
产品详情
特性
系统特性
- 两个同步独立的TPL菊花链端口
- 与MCU连接的SPI接口，数据速率高达10Mbit/s
- 与MCU连接的CAN FD接口，数据速率高达5Mbit/s
- 消息缓冲支持MCU和菊花链端口的流量处理
- 实现不同菊花链的消息同步
- 支持2Mbit/s数据速率的菊花链
- 包括SPI主机，用于无软件的电池应用
扩展应用
- 同步功能使电流和电压实现同步
- 集成式CAN收发器支持通过CAN直接与域控制器进行通信
- 集成式SPI主机支持通过SPI控制外部设备
- 集成式GPIO支持集成不同的传感器
EIS网关(仅BMA6402)
- 为EIS应用优化，集成锁频环机制
- 纳秒级时序同步，实现可靠的EIS测量
- 可无缝同步多个芯片与测量通道
