带有隔离式菊花链的BMA7X18评估板

EVBMA7X18DT1
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

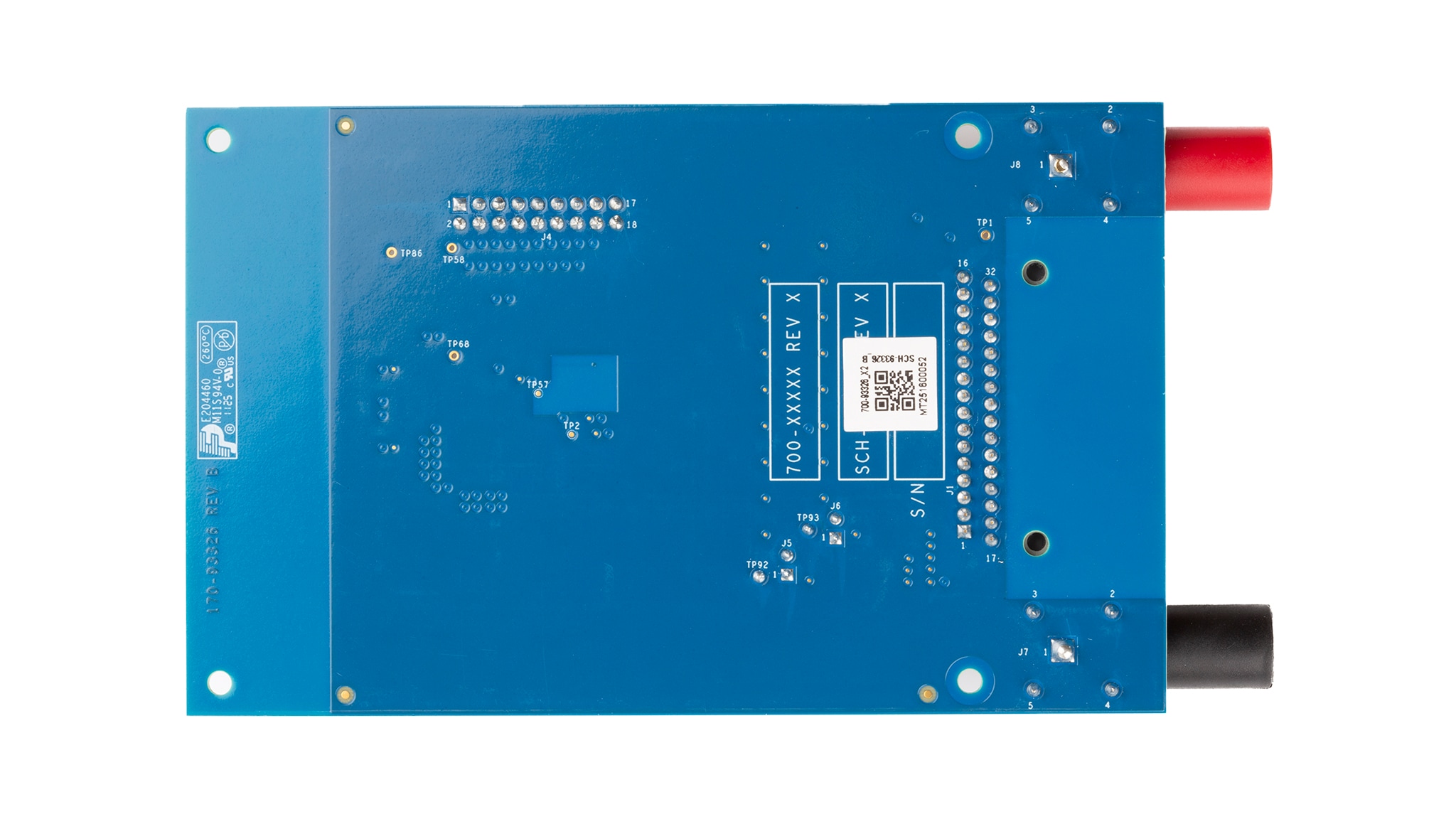

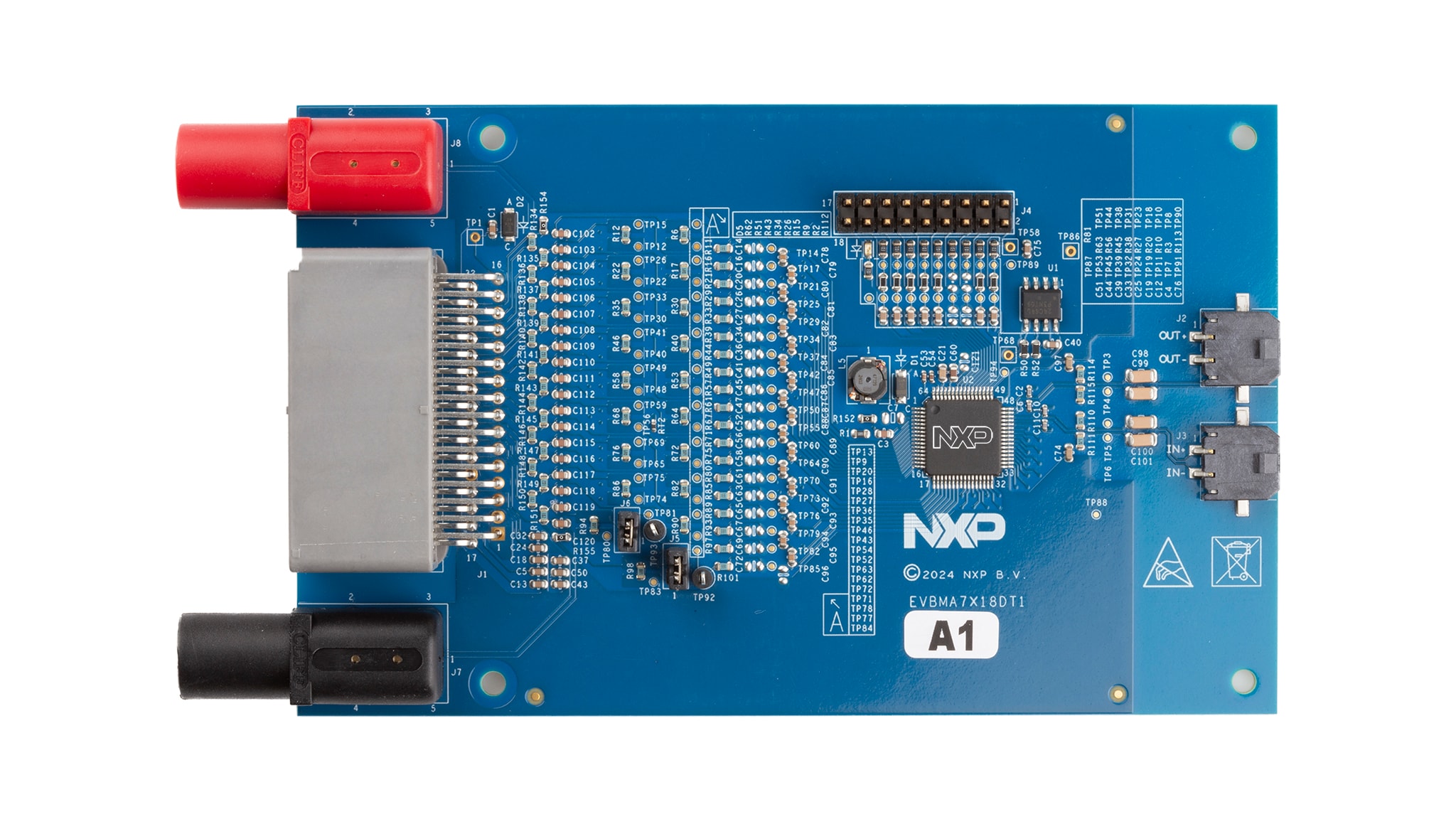

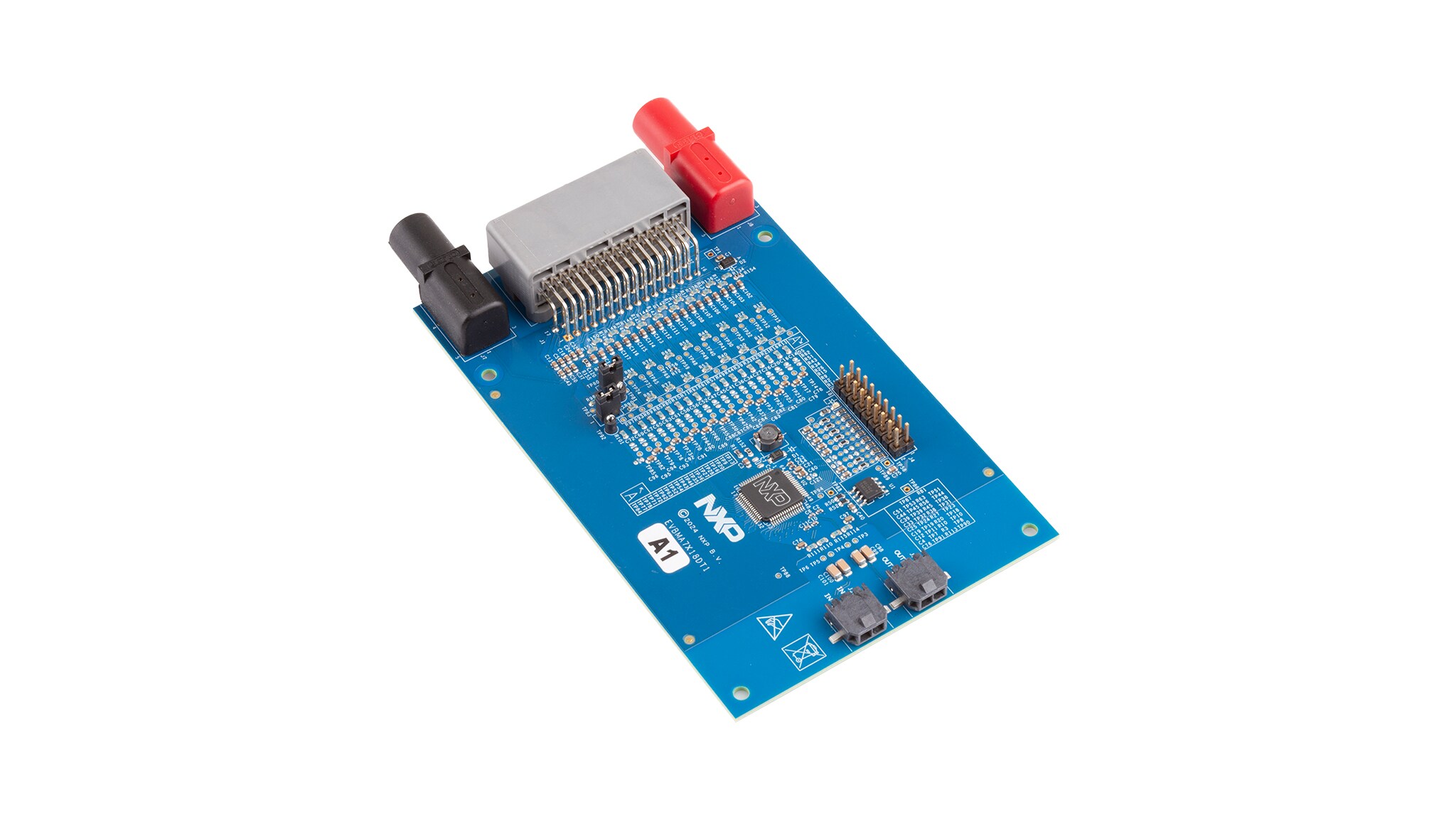

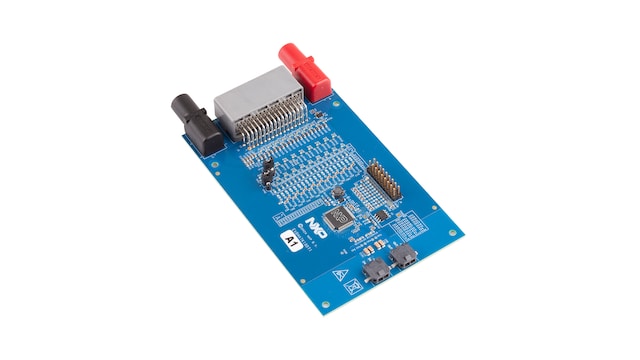

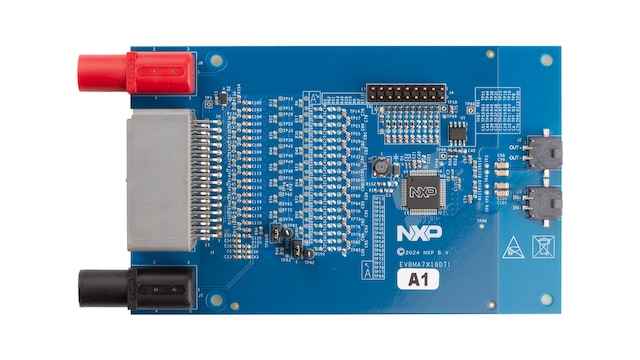

EVBMA7X18是集成电化学阻抗谱(EIS)功能的分布式电芯监测单元(CMU)，支持电气传输协议链路(eTPL)通信。它是高压电池管理系统(HVBMS)硬件和软件快速原型制作的理想之选。该板包含一个BMA7418模拟前端(AFE)，通过其集成的DFT功能实现EIS测量。BMA7418和BMA7118在引脚和功能方面兼容，使得EVBMA7X18也可用于评估BMA7118。

框图

EVBMA7X18DT1——带eTPL的评估板

EVBMA7X18DT Block Diagram
获取框图PDF

支持的器件

电池管理

电芯控制器

  • BMA7118: 符合ASIL D等级标准的18通道锂电池电芯控制器IC

特性

电压测量

  • 1个BMA7118电芯控制器(BCC)，最多可容纳18个电芯，可通过向菊花链添加更多CMU进行扩展
  • 终身质保的高精度电芯电压测量通道，具有平均和高级滤波功能

集成独立傅里叶变换(DFT)模块，支持EIS

  • 提取一个可选频率
  • 可配置的观测窗口
  • 支持跨多个菊花链的同步测量启动

温度测量

  • 9个用于负温度系数(NTC)温度传感器的模拟输入

电芯均衡

  • 集成无源电芯均衡，峰值可达300mA

通信

  • CMU和BMU之间的隔离eTPL通信

降低成本

  • 通过板上和板下电容隔离优化的BOM
