具有EIS功能的电池接线盒监测IC

BMA8420
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

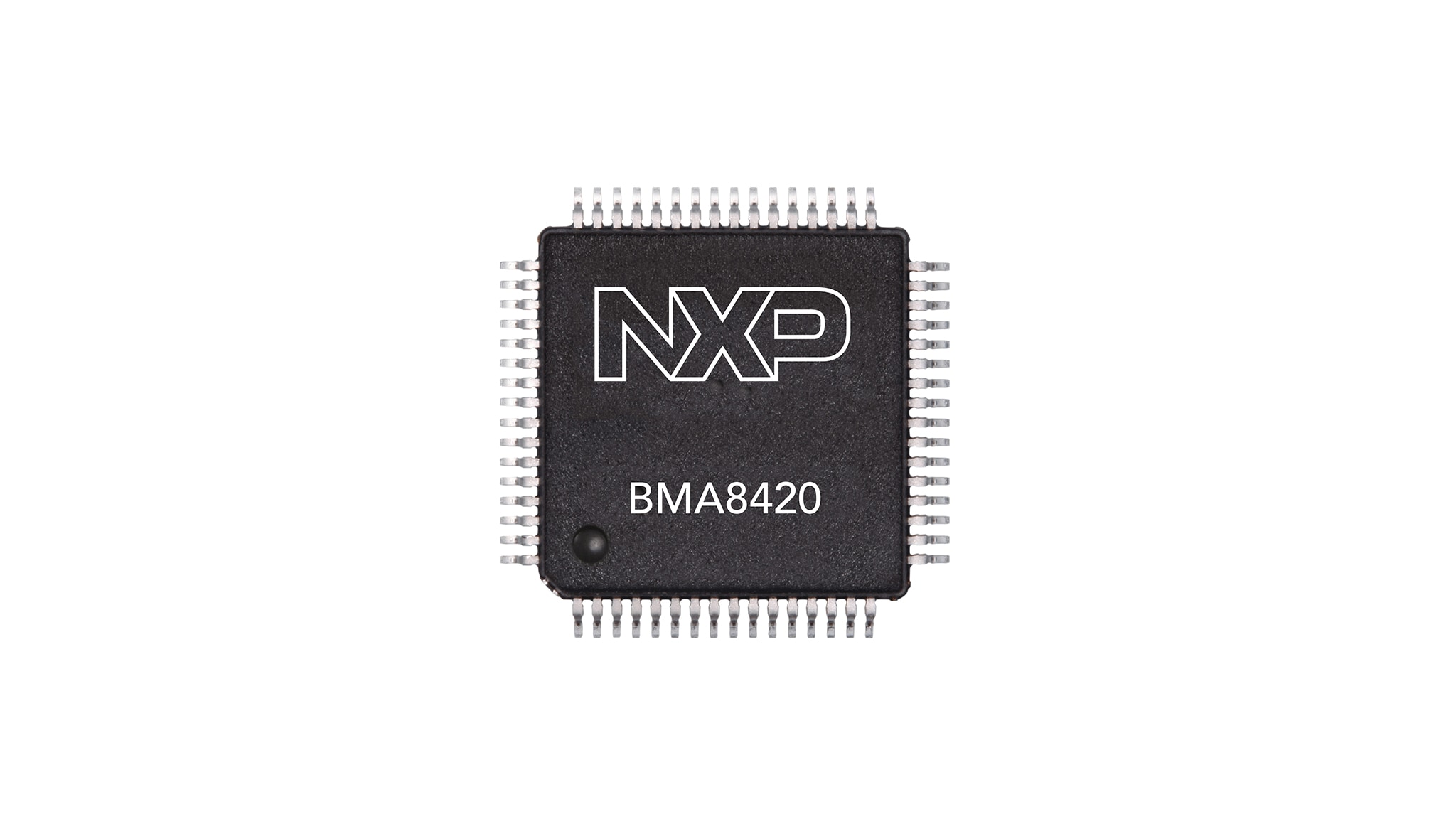

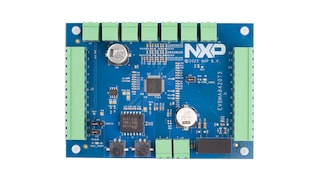

BMA8420是一款集成电化学阻抗谱(EIS)功能的电池接线盒控制器集成电路(IC)，专为混合动力汽车(HEV)、电动汽车(EV)等汽车应用以及工业应用(ESS)而设计。

该器件测量冗余电流、电压和温度。它负责处理结果并检测故障事件，如短路、系统过载、碰撞信号等。这些事件可以组合起来并用于触发反应，而无需微控制器(MCU)，包括通用输入/输出(GPIO)或火工开关。

该器件提供隔离菊花链(TPL3)或串行外设接口(SPI)，可与MCU进行通信。BMA8420提供应用达到ASIL D安全等级标准所需的特性。

产品详情

框图

BMA8420

BMA8420 Battery Junction Box Monitor IC with EIS Capability Block Diagram
获取框图PDF

特性

电流测量

  • 4个电流测量通道(支持两个ASIL D电流测量)
  • 每个通道配备一个精确测量分支和一个快速测量分支
  • 基于外部温度传感器的分流温度漂移补偿
  • 过流检测(OD) (阈值、di/dt计算、熔断器模拟)

精确电压测量

  • 两个独立的精密电压测量通道
  • 时钟周期与电流测量精确同步

通用测量

  • 两组独立的8测量输入
  • 复用为两组8位GPIO

事件管理器

  • 可配置的决策引擎，用于评估测量输入并触发相应反应
  • 一组事件信号(如高di/dt、过流、过压和过温)
  • 触发反应(如火工开关控制器、MCU唤醒和GPIO)

火工开关控制器(PSC)

  • 包含驱动级的两个独立控制器
  • 符合AK-LV 16 (2012-07)标准
  • 通过事件管理器实现快速触发，无需MCU处理。
  • 一套全面的诊断功能(诊断电流、电容测量、等效串联电阻[ESR]测量等)

通信

  • SPI控制器主机接口和I²C主机接口
  • 支持SPI或第二代Transformer物理层(TPL2)的MCU主机控制器

EIS

  • 集成单频独立傅里叶变换(DFT)计算
  • 主机时钟与电芯测量之间的同步
  • 用于EIS激励的同步50%占空比GPIO输出
