FRDM-MCXW23快速入门
1. 连接
现在开始试用FRDM板！观看此视频，详细了解下方列出的快速入门步骤。

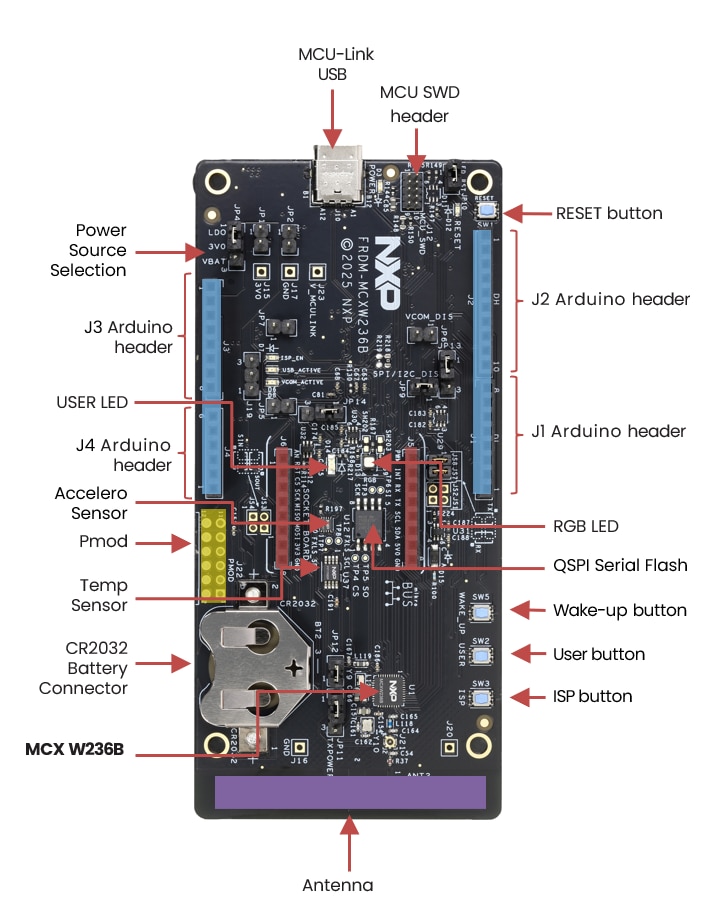

1.1 熟悉板
FRDM-MCXW23板预编程了一个医疗物联网演示程序。这是一个简单的测试，用来检验设备是否能按照预期正常工作。
1.2 连接板

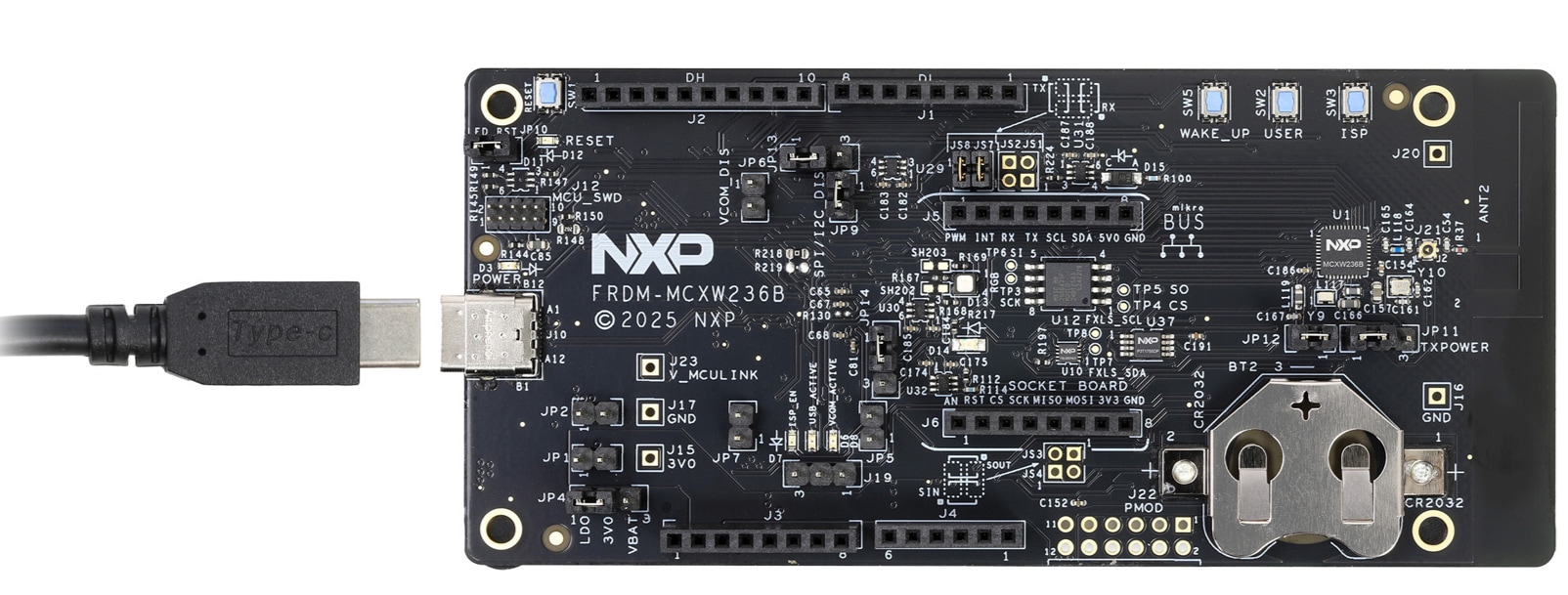

使用type-C USB线缆将连接器J10连接至主机或电源，给板上电并运行演示程序。请参照上方视频所示步骤，将演示与恩智浦的IoT ToolBox连接并进行交互操作。
2. 获取软件
2.1 安装工具链
恩智浦提供名为MCUXpresso for VS Code的工具链。请下载MCUXpresso for VS Code v25.06或更高版本。
了解如何为您的主机安装VS Code，参考以下教程。
2.2 采用MCUXpresso MCU NEXT GEN SDK，快速开始设计
恩智浦扩展添加了一些工具，可以帮助将软件存储库添加到Visual Studio Code工作区。软件存储库可以从以下3个来源提供：
- 远程Git URL
- 现有的Git文件夹
本节将使用远程Git存储库选项导入MCUXpresso SDK。

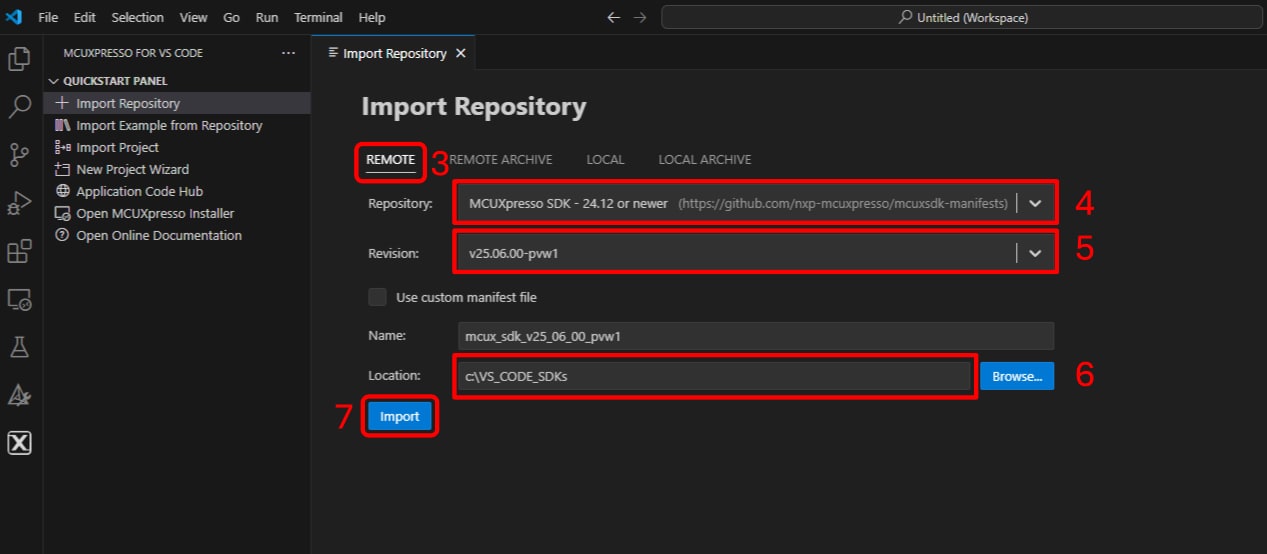

对于远程Git存储库选项，请执行以下步骤。

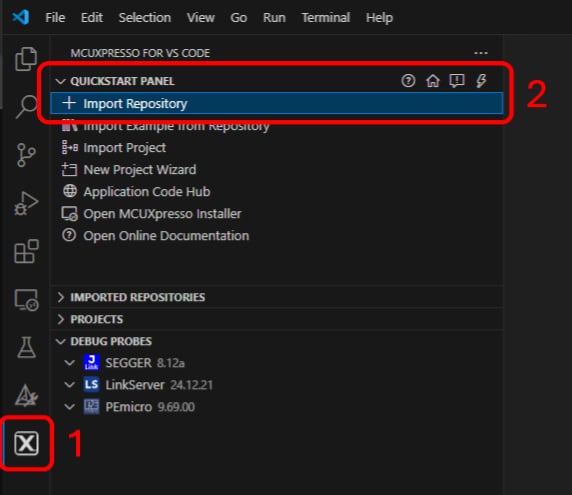

- 点击“MCUXpresso扩展”图标
- 点击“快速启动面板”选项卡，然后点击“导入存储库”按钮。按下该按钮后，IDE上将出现一个新的导入窗口
- 选择“远程”选项，导入提供的SDK文件
- 点击箭头按钮浏览存储库选项，并搜索“MCUXpresso SDK-24.12或更高版本”选项
- 点击箭头按钮浏览修订选项，并搜索版本“v25.06.00”或更高版本
- 找到一个文件夹，作为SDK的公共“目标”存储位置。(例如C:\VS_CODE_SDKs)给新的SDK命名，本例中为
\mcux_sdk_v25_06_00_pvw1 - 点击导入按钮，等待安装
2.3 MCUXpresso配置工具
MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站安装MCUXpresso SDK，网址为MCUXpresso SDK Builder 。点击下面的按钮，打开该板的SDK builder。
MCUXpresso配置工具是一套集成的配置工具，既可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成适用于定制板的初始化C代码。它可以作为MCUXpresso IDE的一部分完全集成，如果使用MCUXpresso extension for VS Code等其他IDE，也可作为独立的工具。
点击下面的“Get MCUXpresso Config Tools”(获取MCUXpresso配置工具)，获取配置工具安装程序。
2.4 编程和配置工具
MCUXpresso安全配置(SEC)工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。建议所有用户首先使用MCUXpresso安全配置(SEC)工具进行试运行和大规模生产。它支持在量产阶段对恩智浦微控制器进行安全编程和设备配置。
下载该工具后，可在“帮助”选项卡下找到用户指南。按照“处理器特定工作流程”一章中针对您的板的说明进行操作。
3. 构建、运行
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
3.1 使用MCUXpresso IDE构建和烧写应用
以下步骤将指导您使用Cortex-M33应用的MCUXpresso IDE来运行医疗物联网演示应用。MCUXpresso IDE安装和MCXW系列的SDK可以在本快速入门指南的“获取软件”部分找到。
构建并运行医疗物联网演示

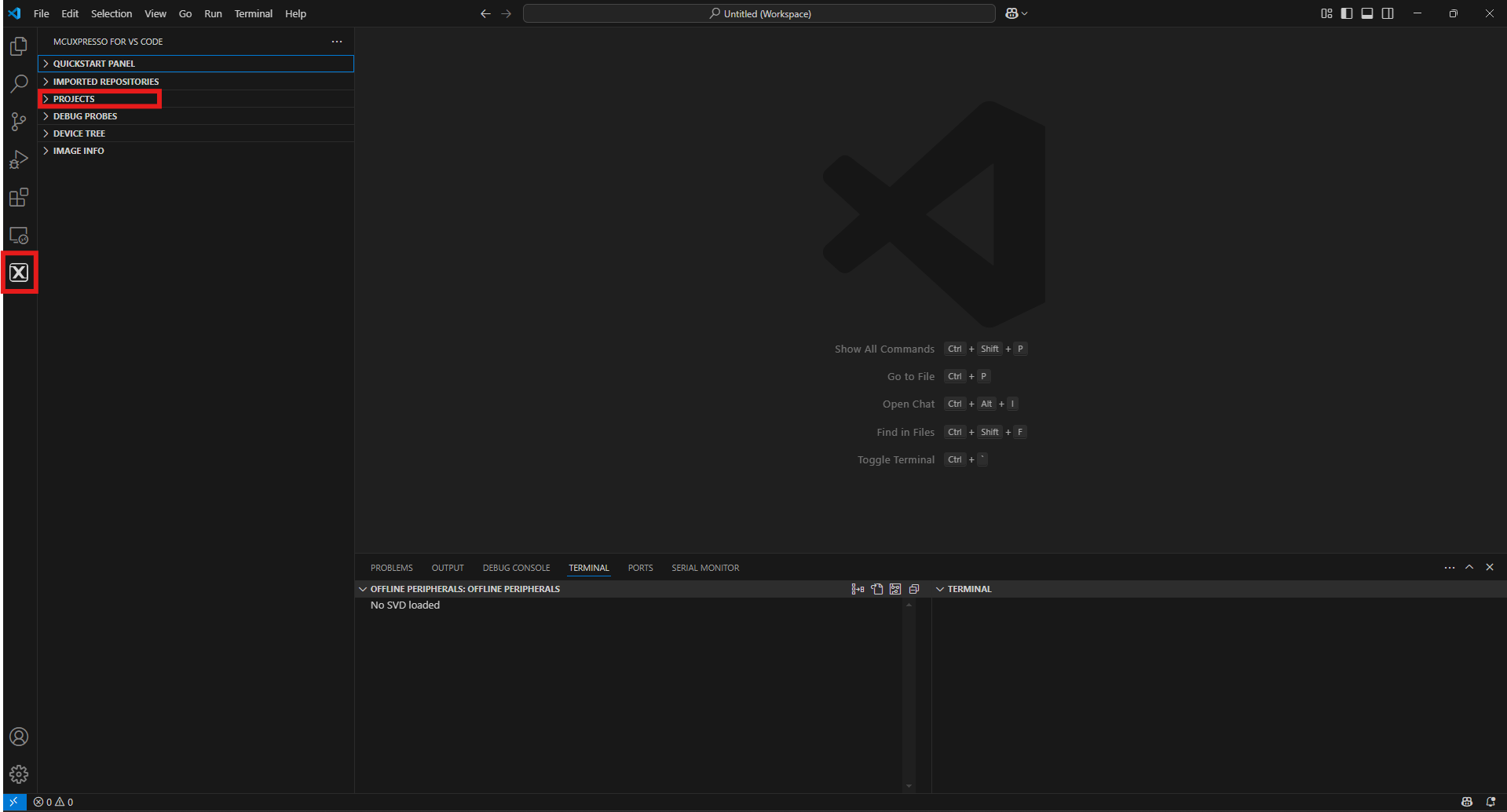

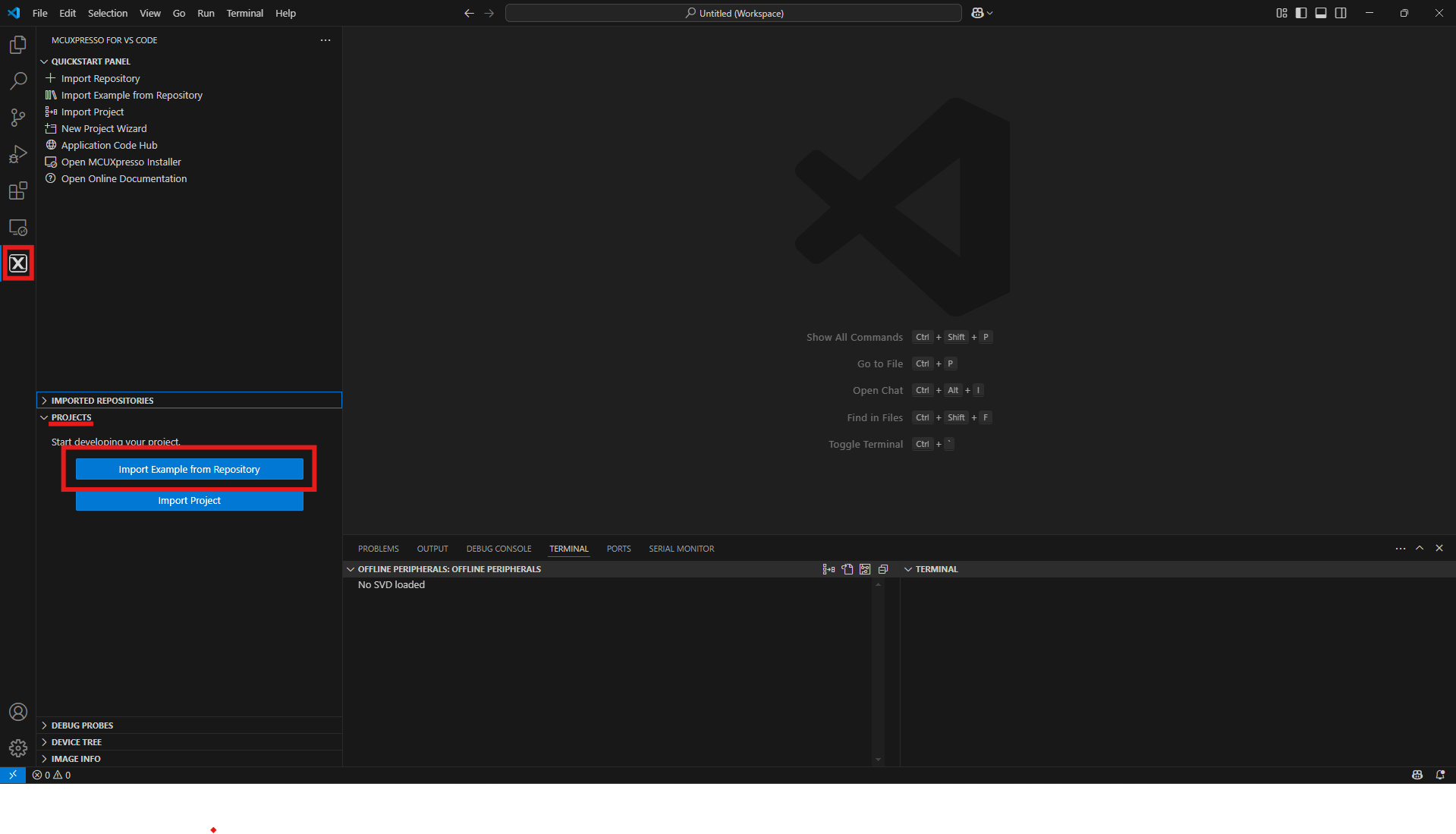

- 在左侧栏中找到活动栏，然后点击它将其打开。打开后，转到“资源管理器”并打开“项目”选项卡

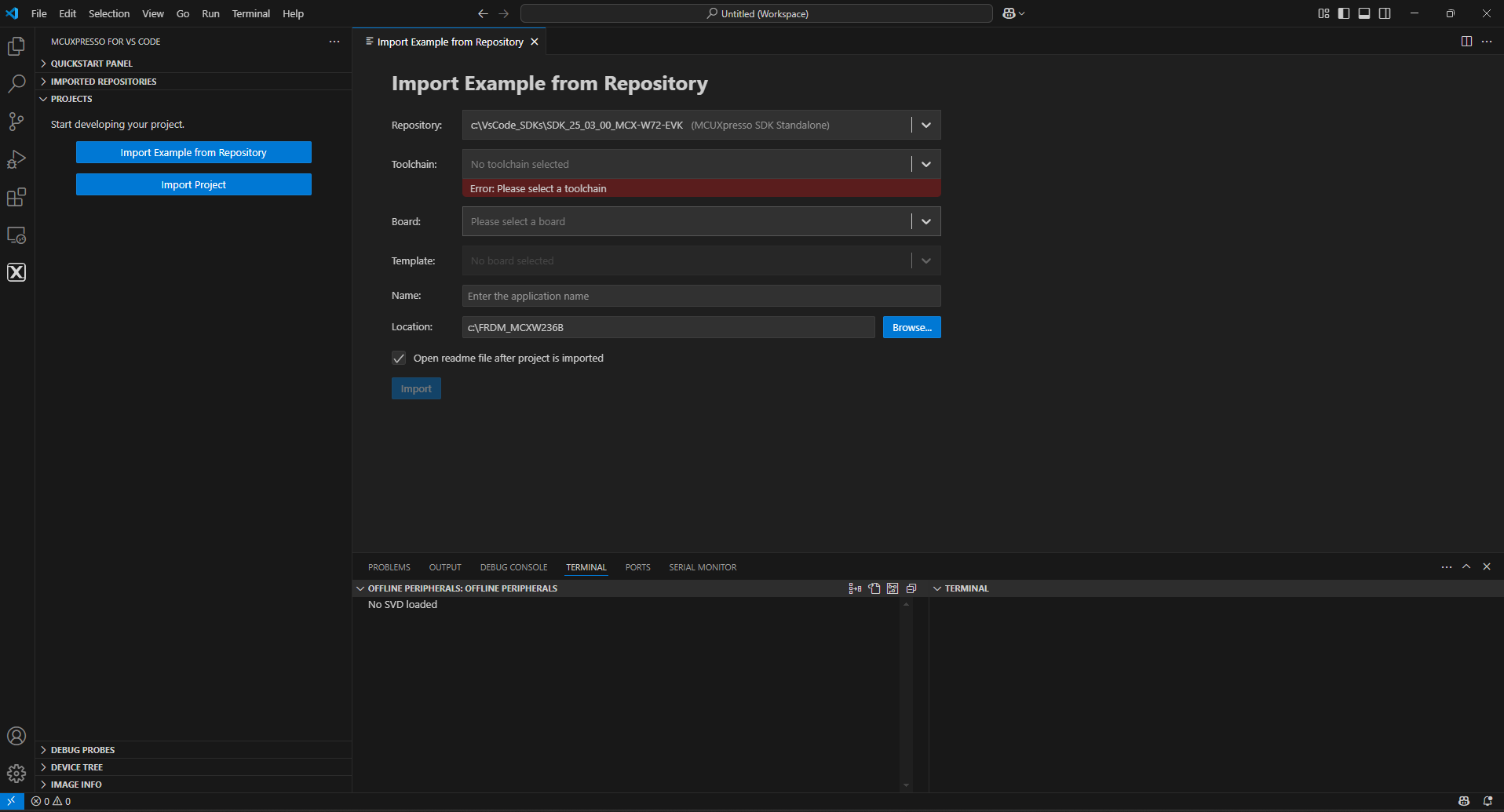

- 然后点击“从存储库导入示例”

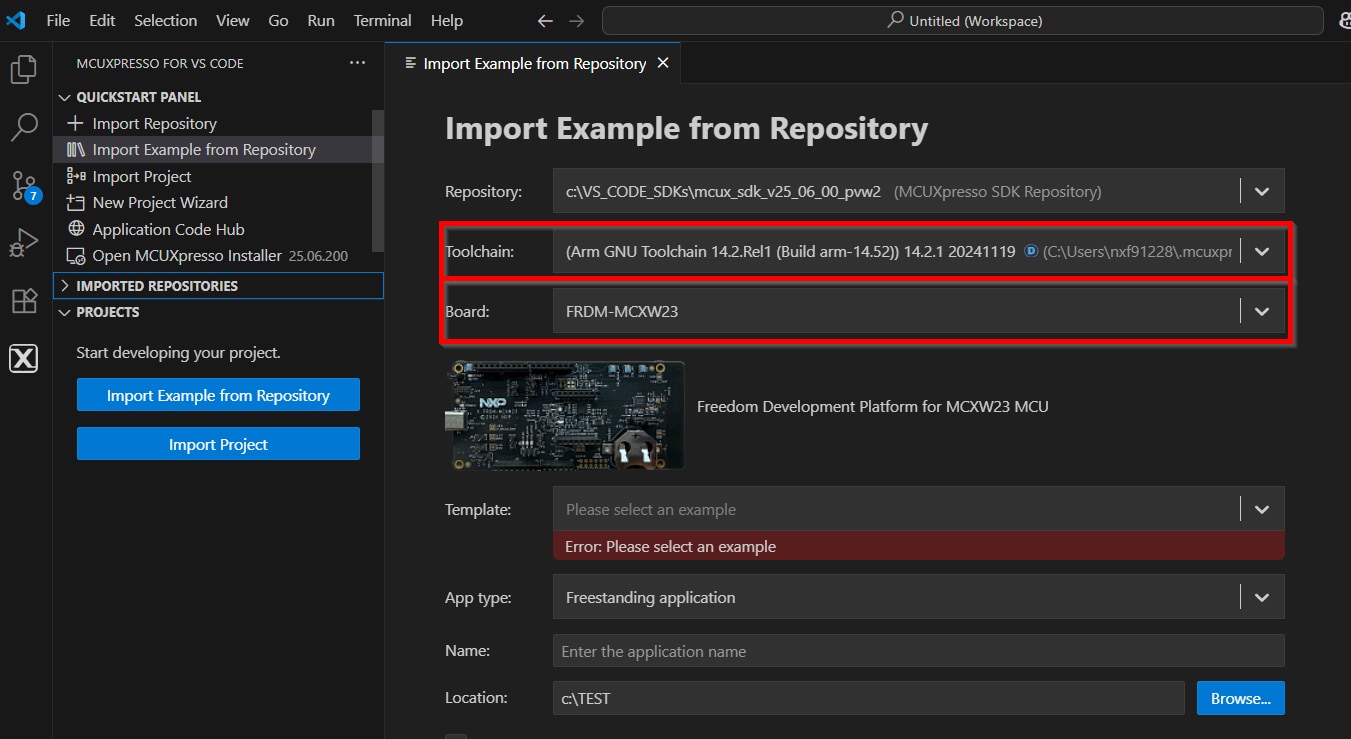

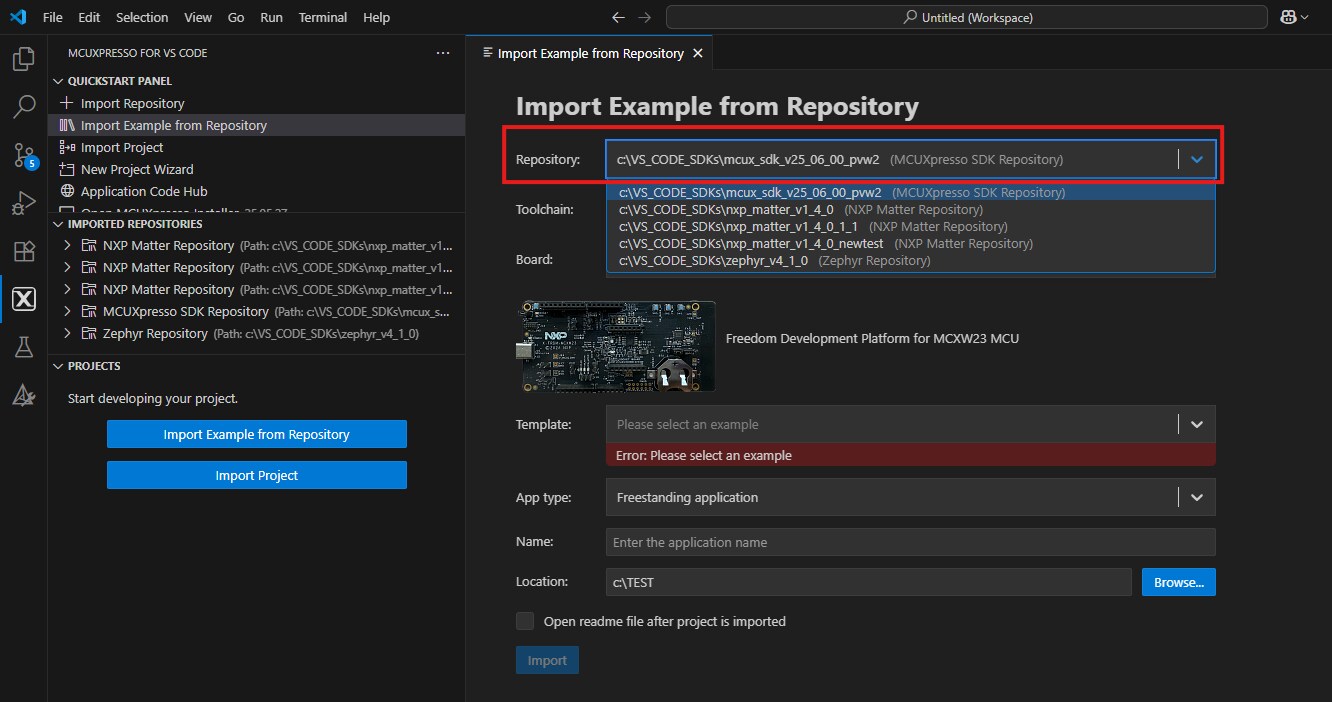

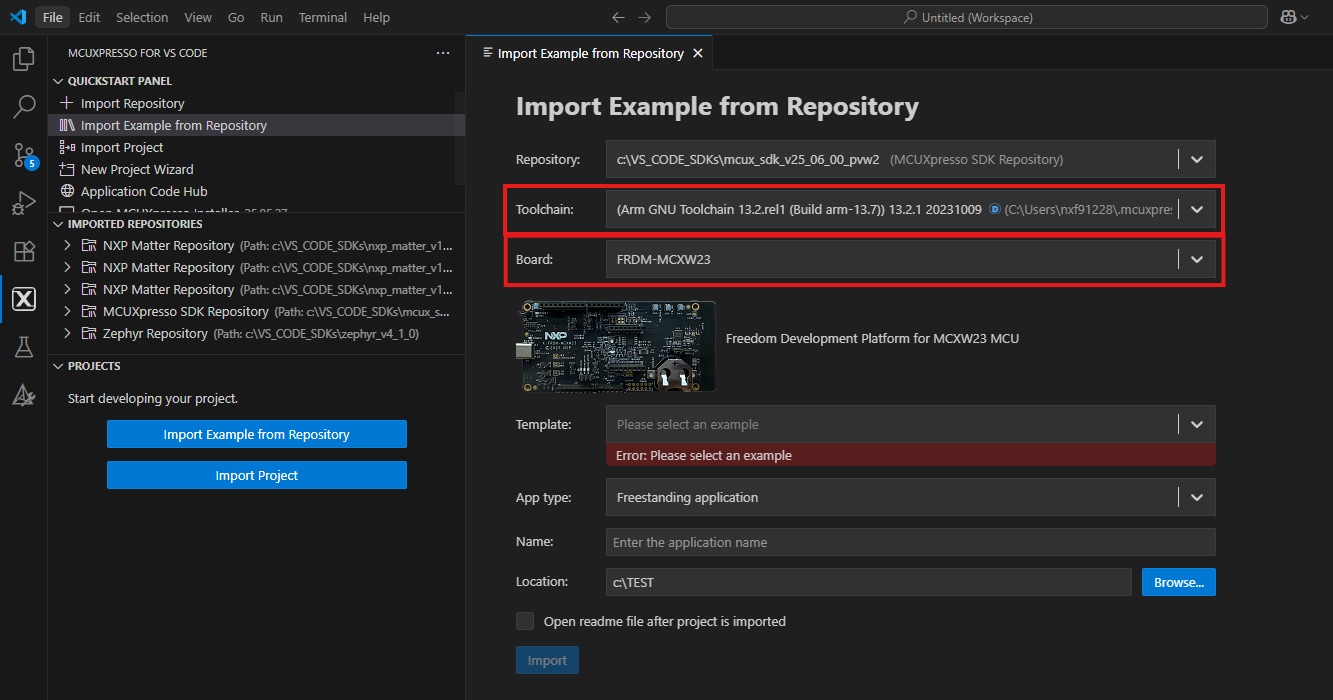

- 点击存储库选项卡上的箭头按钮，选择之前下载的FRDM MCXW系列板SDK，选择可在该板上运行的示例，然后点击“下一步”。
- 请根据SDK版本选择相应的工具链，SDK与工具链必须匹配，以避免出现问题。然后选择该板

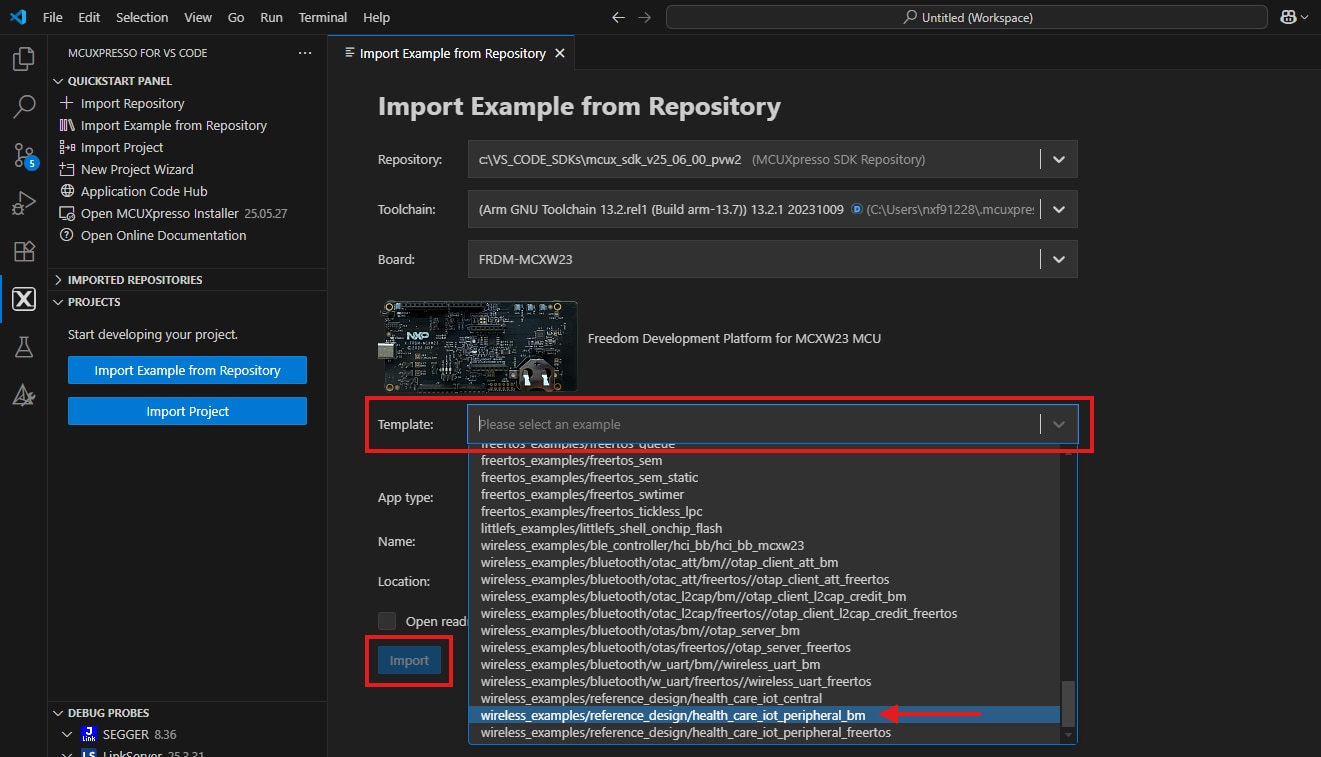

- 使用箭头按钮展开“模板”选项卡，然后选择

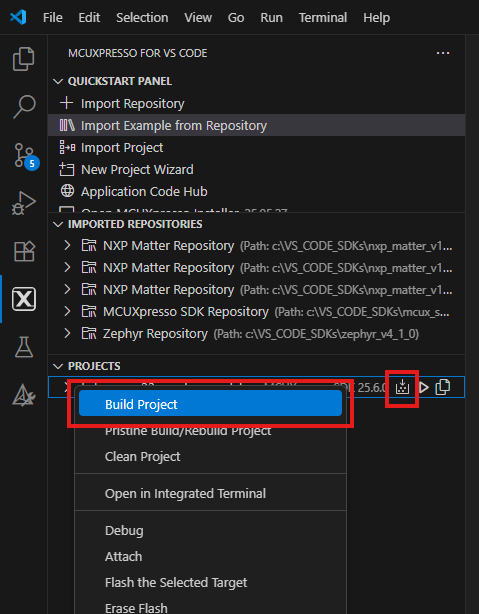

"wireless_examples/reference_design/health_care_iot_peripheral_bm"，将其用作项目的模板。然后点击“导入”按钮 - 选择要构建的项目，然后点击上方快捷方式中的“build icon(构建图标)”，或者右键单击并选择“构建”选项。

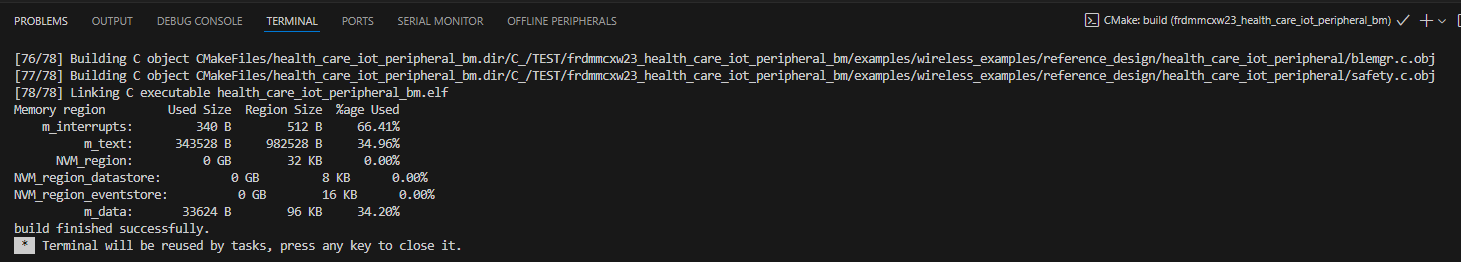

- 项目应该能够在控制台中构建完成，不会出现错误或警告。

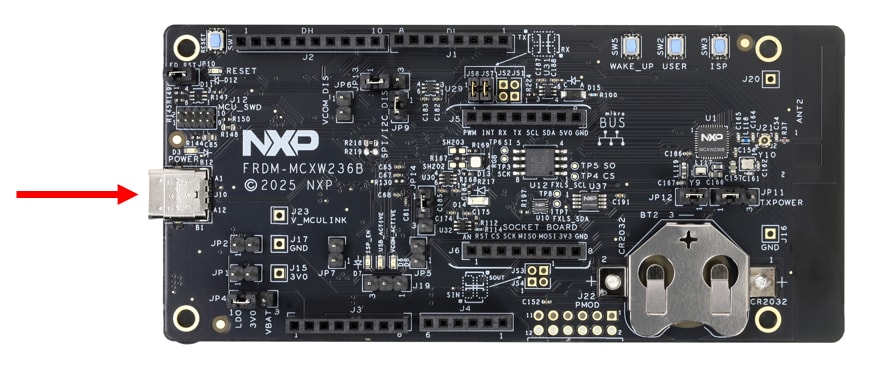

- 使用与

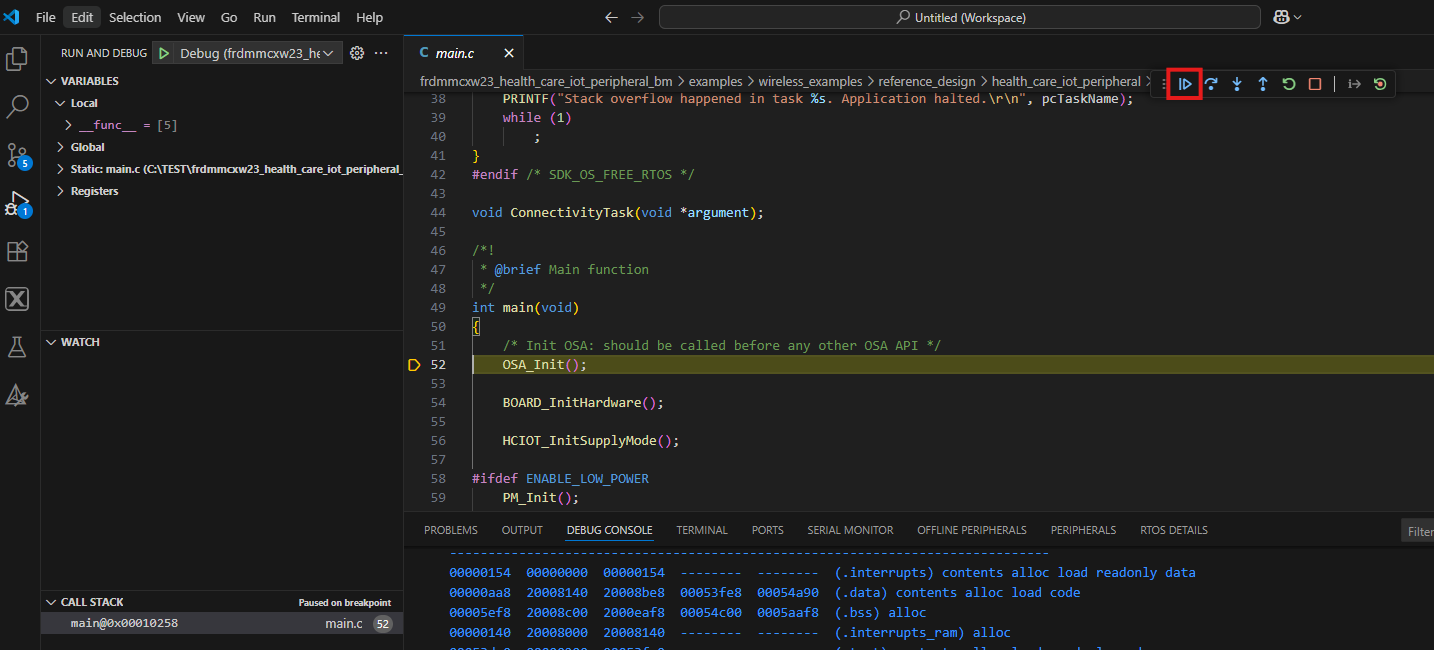

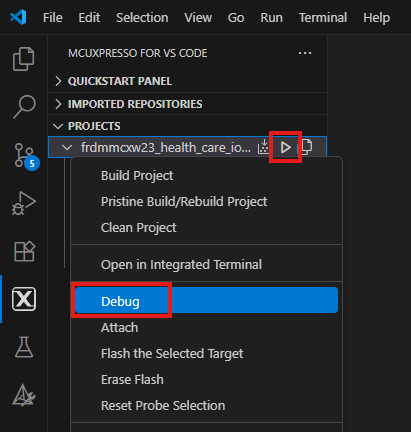

J10'MCU-LINK'端口连接的Micro USB将板连接到计算机。 - 点击上方的“debug(调试)”图标，或右键单击并选择“调试”选项，将应用下载到板上。

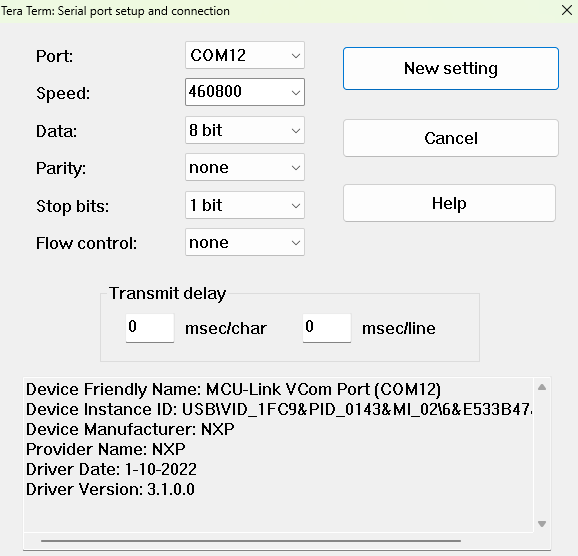

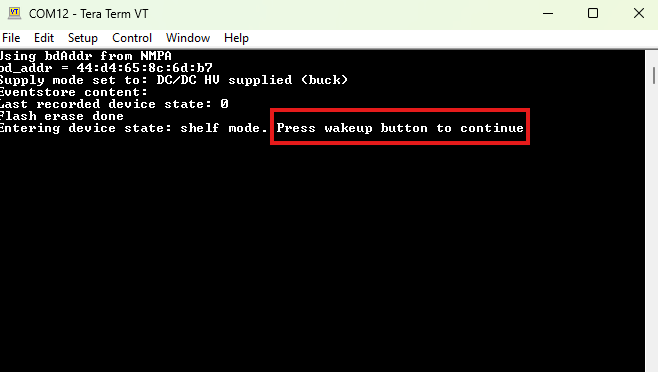

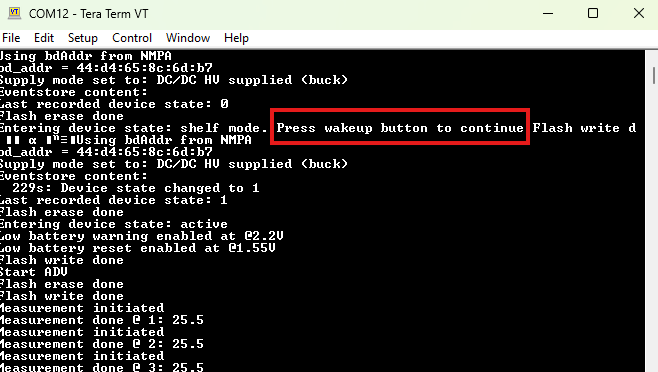

- 打开一个串行终端，以便查看应用的输出。在“MCULink-VCOM”窗口中，选择与板上的MCULINK调试器对应的端口。对终端进行设置：波特率为460800，8个数据位，无奇偶校验位，1个停止位，然后连接至该端口
- 点击“run(运行)”图标，运行应用。 在终端上查看输出结果

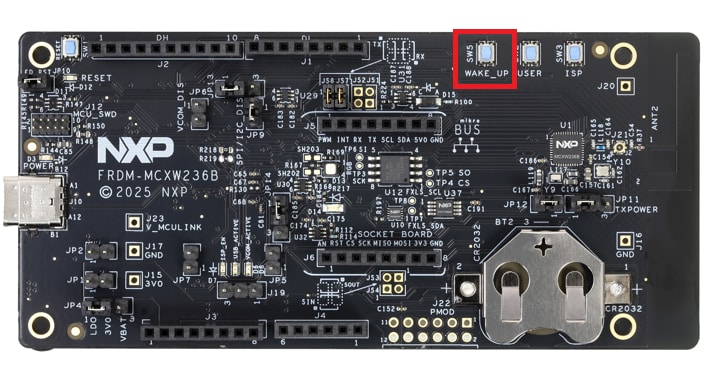

- 按下标有“Wake_up”的SW2键，即可开始运行示例
- 在终端上查看输出结果
- 可以按照第1节中的“连接”视频所示步骤，将演示连接至IoT Toolbox应用
编辑器界面上将打开以下选项卡。
4. 创建
4.1 在MCUXpresso for VS Code中修改示例项目
遵循以下步骤完成通用输出的操作。这个例子使用CTimer来产生PWM信号，并在两个LED之间切换。

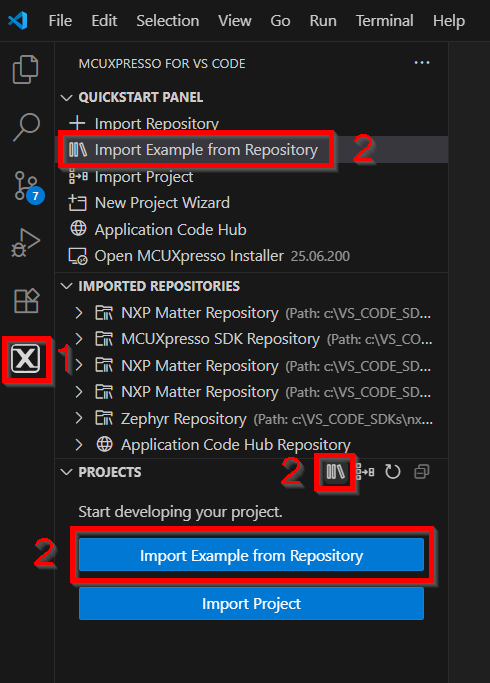

- 在左侧栏中找到活动栏，然后点击它将其打开。打开后，可以转到“资源管理器”并打开“项目”选项卡，然后点击“从导入的存储库导入示例应用”，点击“导入存储库”图标，或者转到“快速启动面板”并点击“从存储库导入实例”按钮。
- 点击并选择FRDM-MCXW23板对应的存储库，以选择与SDK版本匹配的工具链。

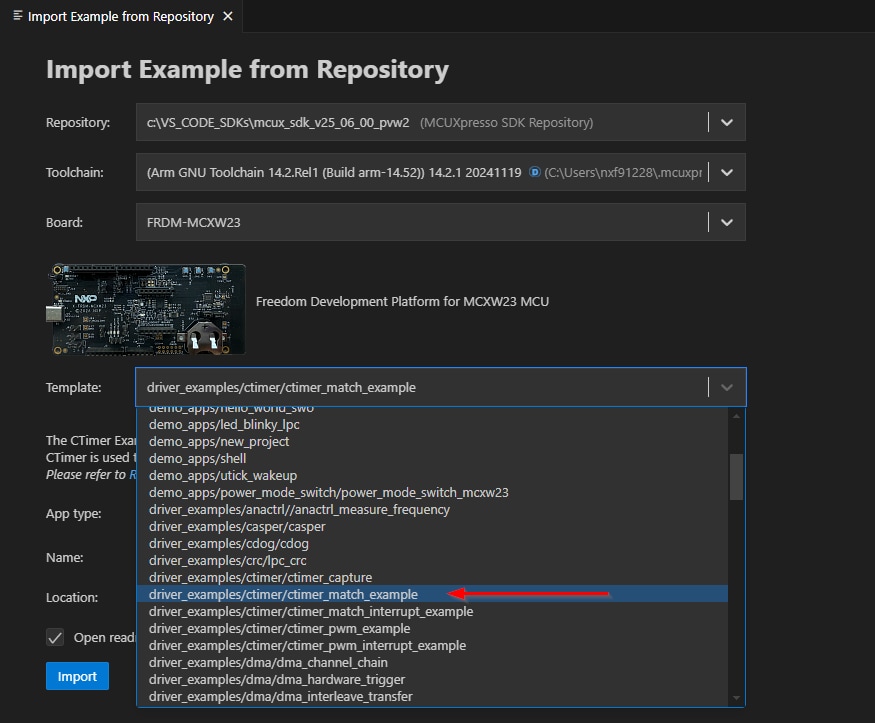

- 点击箭头按钮展开模板类别，然后搜索
driver_examples/ctimer/ctimer_match_example，点击与该文本匹配的行以进行选择。然后点击“导入” - 在侧边栏中点击

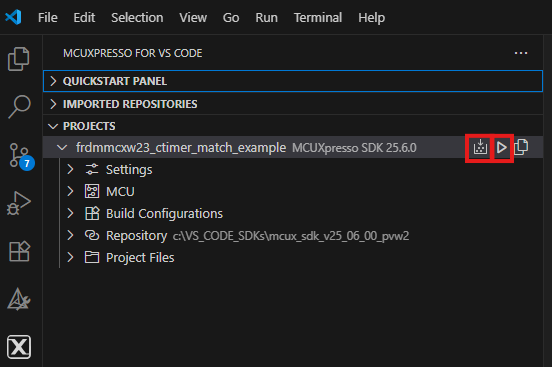

frdmmcxw23_ctimer_match_interrupt_example项目，编译并运行该示例，具体操作请参考前一节的说明 - 您会看到绿色LED指示灯来回切换
- 终止调试会话
4.2 使用MCUXpresso IDE引脚工具

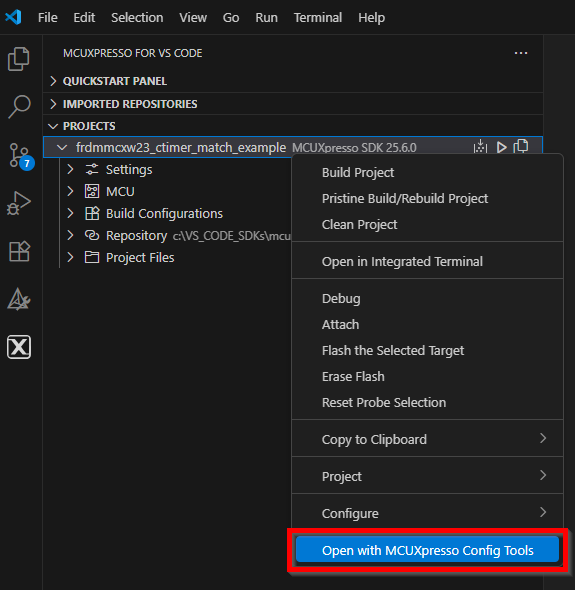

- 右键单击项目，然后选择“使用MCUXpressoConfigTools打开”按钮，打开引脚工具

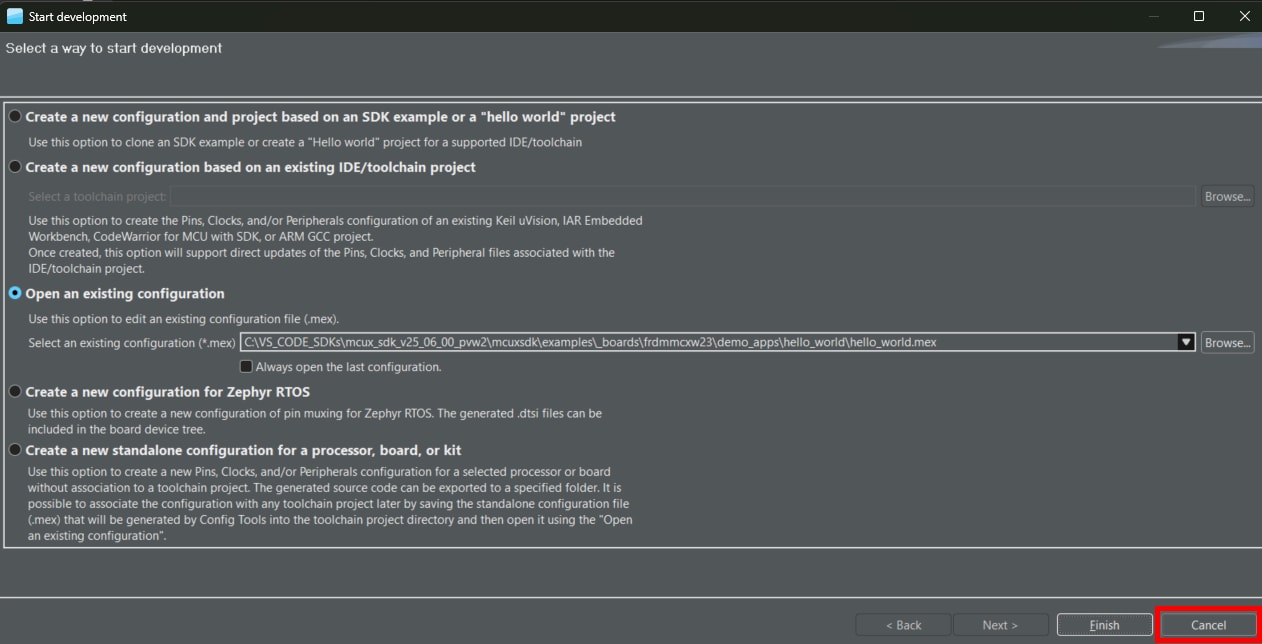

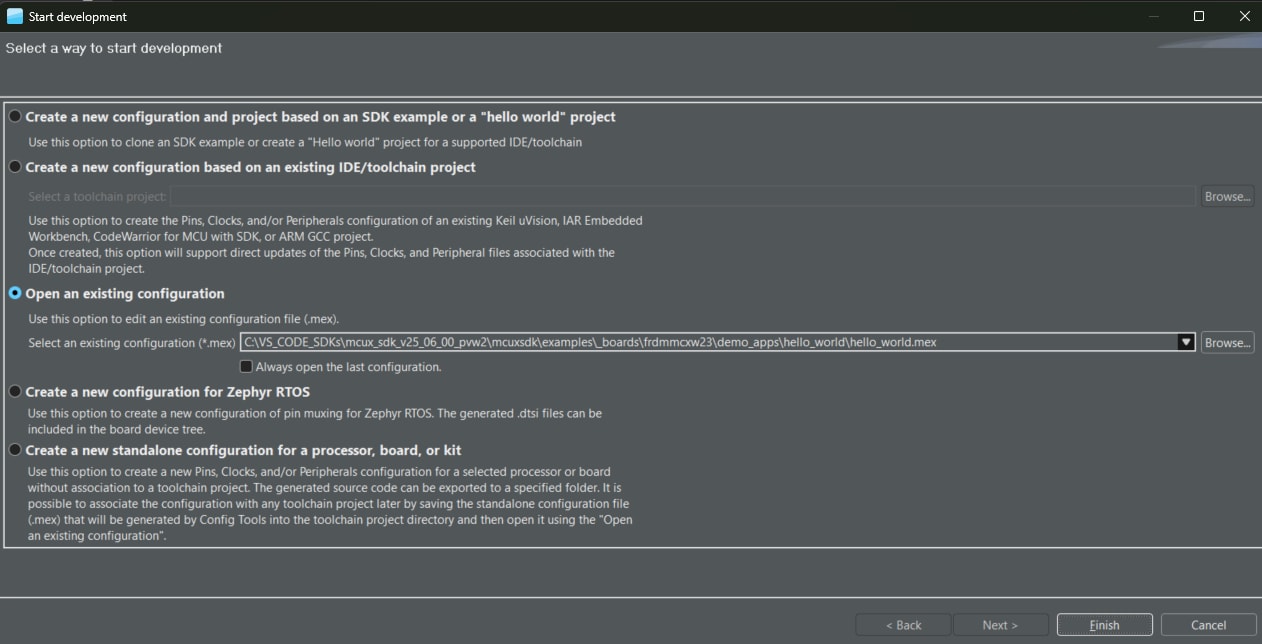

- 引脚工具现在应该显示开始开发窗口，现在您应该搜索项目的.mex文件并选择它
如果此文件包含在您的项目中，您可以在以下路径进行搜索：
例如，在图示中，我从
如果您导入的示例项目没有.mex文件，请勿担心，可以点击“取消按钮”。

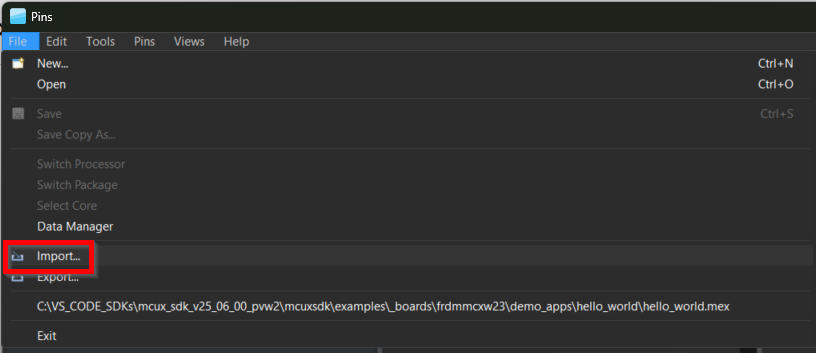

当出现下一个窗口时，点击文件选项卡，然后点击“导入”按钮。

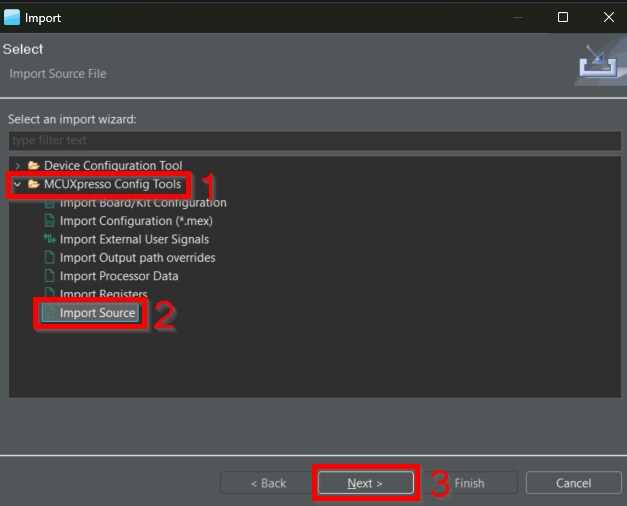

将弹出一个新窗口，在导入窗口中点击“MCUXpresso配置工具”选项卡将其展开，然后点击“导入源”按钮，接着点击“下一步”。

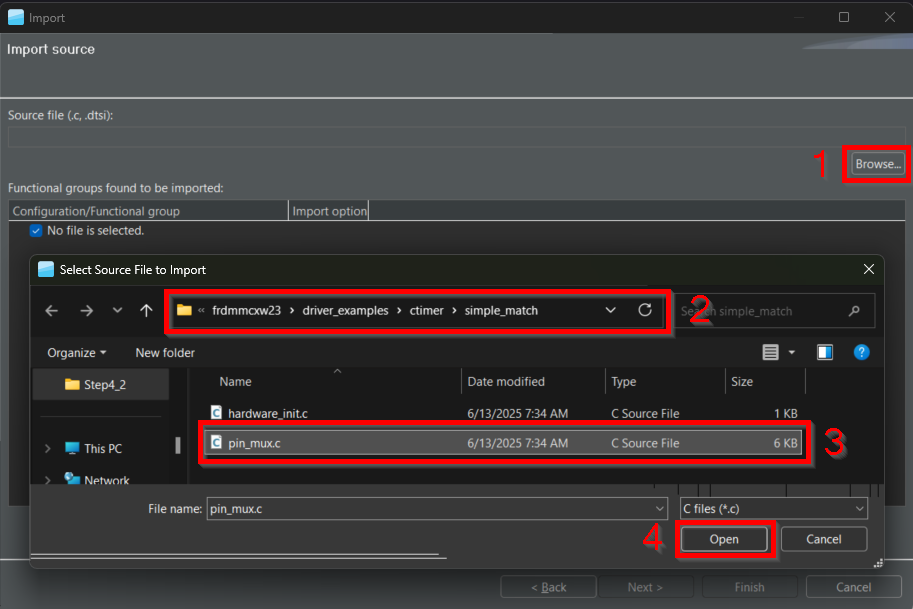

然后点击“浏览”按钮，按照步骤2中的说明搜索您的项目路径，接着选择“pin_mux.c”文件并点击“打开”。

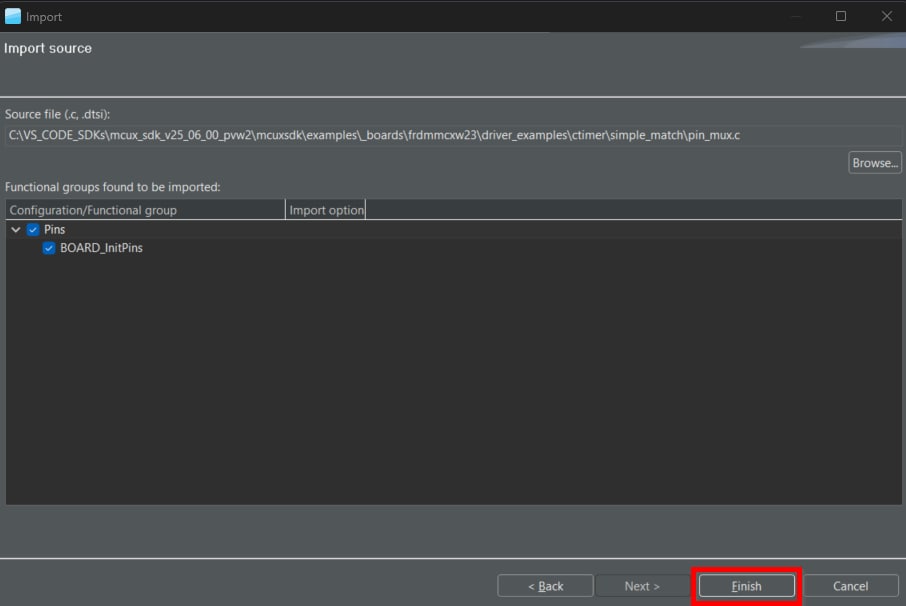

“导入”窗口应如图所示出现，然后可以点击“完成”。
按照这些步骤操作后，该工具会显示这个窗口。
引脚工具现在应该显示CTimer项目的引脚配置。
4.3 使用引脚工具修改LED布线的引脚

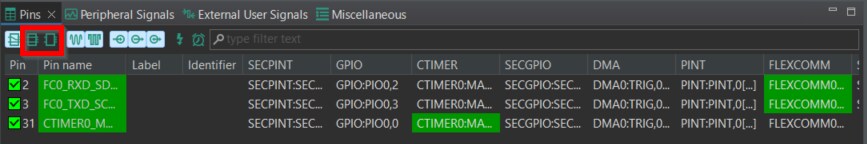

- 我们将使用MCUXpresso配置工具编辑此项目的引脚配置，在引脚视图中，取消选中“显示专用引脚”和“显示未路由的引脚”复选框，以仅查看已路由的引脚。已路由的引脚在引脚名称旁留有一个绿色勾选框。为每个已路由的引脚所选的功能以绿色突出显示。
- 在当前配置中，

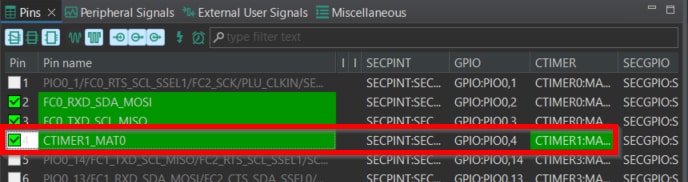

PIO_0被路由为CTimer的输出。我们添加引脚配置，以启用蓝色LED - 选择“显示未路由的引脚”以查看其他选项。要启用蓝色LED，请搜索

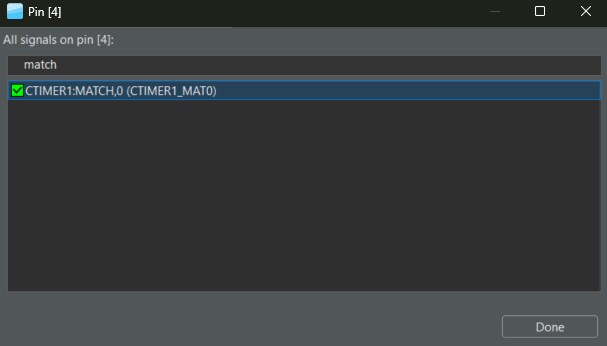

CTIMER1，并在GPIO列中选择MATCH0, 0。 - 点击复选框后，将出现此窗口，在搜索框中输入“MATCH”，然后选择

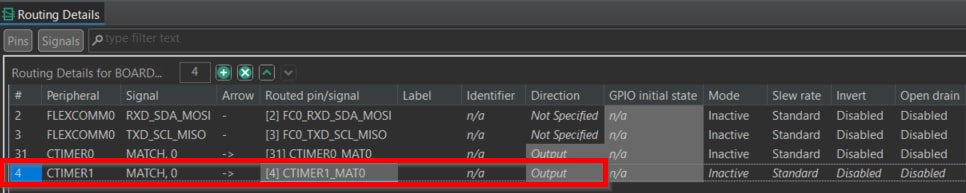

CTIMER1:MATCH,0，点击“完成”。 - 在“路由详情”窗口中查看要设置为输出的引脚配置。
- 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。
- 现在，保存文件以继续导出新的配置文件。按下“Ctrl+S”键，或者在“文件”选项卡中点击“保存”按钮即可。
- 弹出的界面将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。

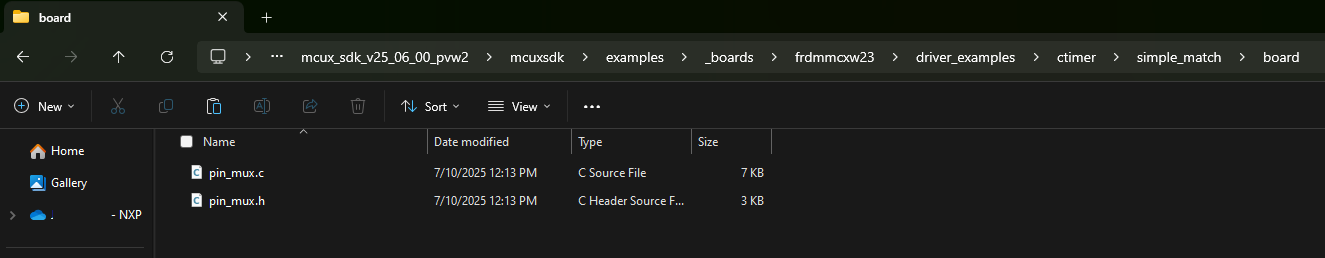

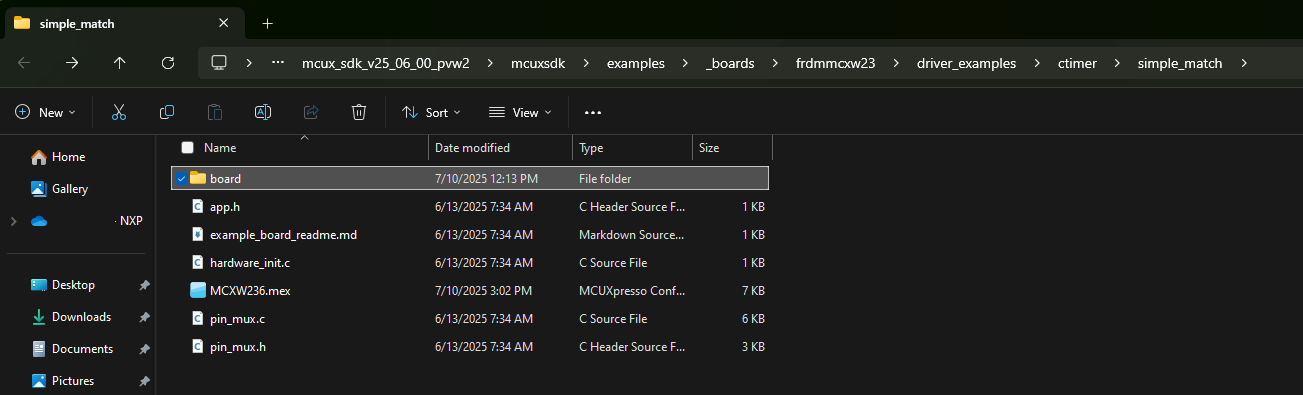

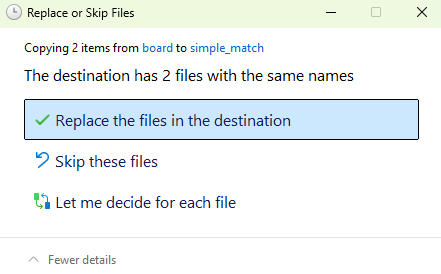

- 现在，我们需要替换工具生成的新文件，这些文件是在一个名为“board”的新文件夹中创建的，该文件夹会位于之前步骤中所显示的示例路径中。要将项目文件更新为新版本，可以将此文件夹中的文件复制到原始示例文件夹中。

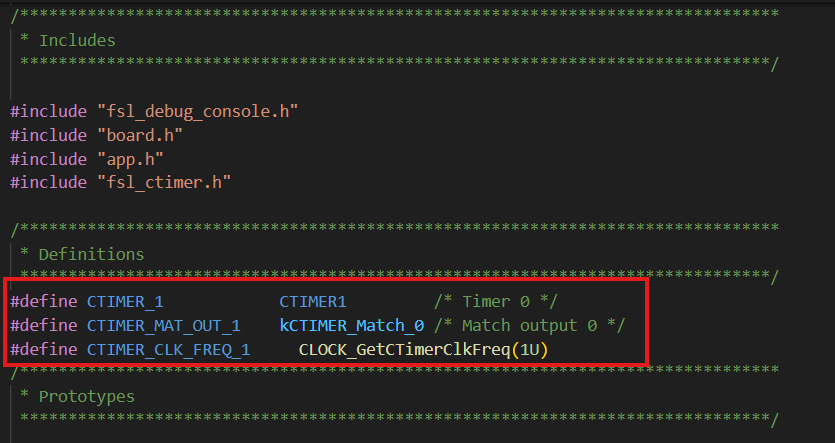

- 我们给示例添加一些额外的代码。打开

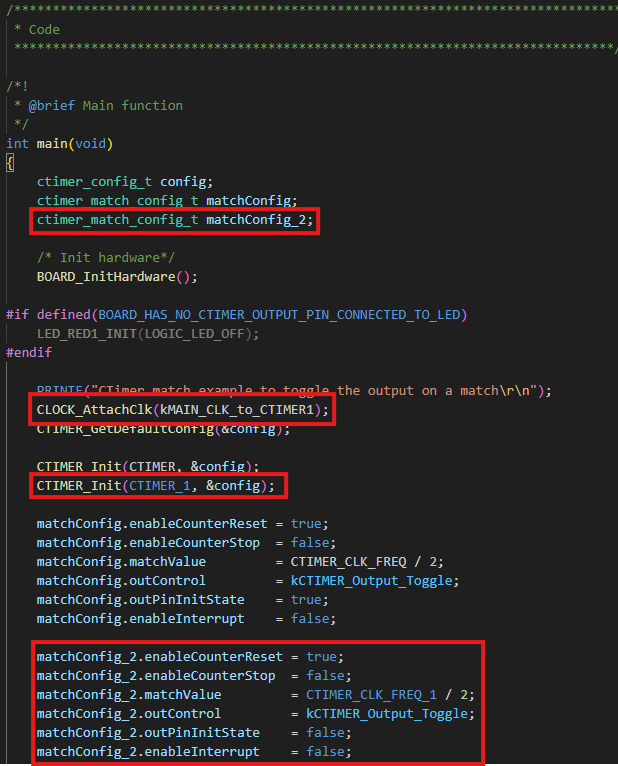

simple_match_interrupt.c文件，添加以下宏来初始化新的CTIMER，以启用蓝色LED的输出。 - 添加用于新ctimer配置的

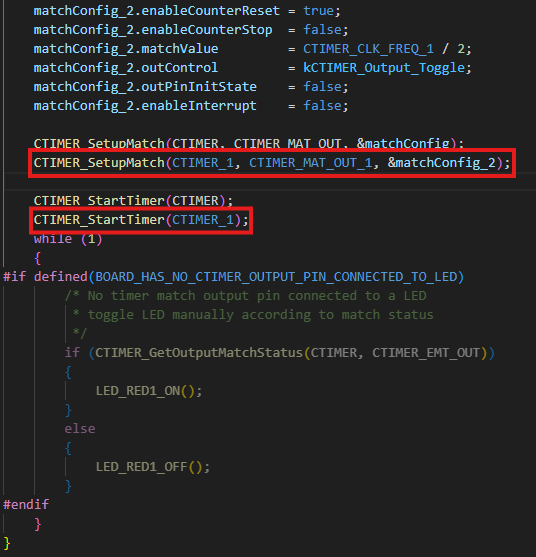

ctimer_match_config_t变量，然后为模块连接所需的时钟输入，接着将初始化计时器并开始设置匹配配置。 - 在main函数前，需要设置新的CTimer匹配配置，然后启动定时器
- 按照上一节所述构建并下载项目
- 运行应用。您现在应该能看到绿色和蓝色LED来回切换
- 终止调试会话
5. MCUXpresso Developer Experience (MCUXpresso开发人员体验)
请查看以下各个章节，了解我们为灵活的原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览“应用代码中心”页面，让您了解许多通过恩智浦GitHub提供的应用示例。
5.1 FRDM平台、功能齐全的EVK和扩展板
为了加速原型设计，我们为您提供了低成本FRDM平台和功能齐全的EVK。
FRDM开发板具有标准规格和接口，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线缆。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持通过WiFi和其他MCU-Link功能进行扩展。此外，还有许多兼容的Click板和/或Arduino扩展板。对于那些支持Open CMSIS Pack的平台，在ACH上可以找到示例，但如果没有，许多都可以通过I²C、SPI和UART等串行接口来使用，我们在MCUXpresso SDK中提供了相应的驱动程序和示例。
5.2 Application Code Hub (应用代码中心)
Application Code Hub (应用代码中心)为开发人员提供了一个交互式仪表板来快速定位软件，进一步增强了MCUXpresso Developer Experience。现在就访问ACH ，开始探索及发现新的交互式Application Code Hub(应用代码中心)的更多细节和优势。
可从Application Code Hub (应用代码中心)访问的软件位于恩智浦GitHub存储库 ，因此可以直接从该位置轻松访问和克隆。
5.3 演示纵览
以下演示引导我们使用基于FRDM平台的系统从ACH导入一个项目，该系统具有电机控制扩展板和低成本LCD。尽管您的评估板可能与该系统有所不同，但以下步骤是通用的，适用于所有支持的平台。
系统设计指南
终端应用
MCUXpresso IDE终端教程
最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 打开MCUXpresso IDE
- 点击IDE顶部的“打开终端”按钮或按“Ctrl+Alt+Shift+T”，即可启动MCUXpresso IDE终端。
- 选择串行终端
- 配置串行端口设置(使用LPC-Link2 COM端口号)，波特率为115200，数据位为8，无奇偶校验位，停止位为1，然后按下“OK”(确定)按钮。
- 确认连接已打开。如果已连接，MCUXpresso IDE在终端视图中的显示将如下图所示
- 一切就绪
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作

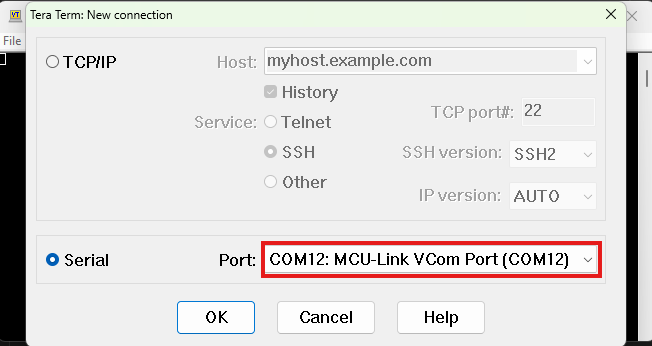

- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设已连接了板，列表中会自动填充一个COM端口
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup→Serial Port (设置→串行端口)并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容
工具链
采用IAR Embedded Workbench运行演示
遵循以下步骤运行hello_world应用。以下指令中涵盖了Cortex M33内核的编译和调试指令。
构建示例应用
请使用IAR Embedded Workbench for Arm V9.50.1或更高版本。
- 首先，解压先前下载的FRDM-MCXW71 SDK包。
-
打开所需的示例应用工作区。大多数示例应用工作区文件位于以下路径：
/boards/ / / /iar - 从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world - debug"目标。
- 右击项目并选择“选项”，打开项目属性。
- 现在转到“调试器”部分，然后将调试器驱动程序更改为CMSIS DAP。按下OK (确定)按钮。
- 要构建应用，点击"Make"按钮(下文中用红色突出显示)。
- 构建将完成，并且不会报错。
运行示例应用。
- 通过连接
J10“MCU-Link”端口的USB数据线将开发平台连接到PC。 - 点击"Download and Debug"(下载和调试)按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main()函数。
- 点击"Go"按钮运行代码，以启动应用。
hello_world应用现在正在Cortex-M33上运行。
采用Keil® MDK/μVision®运行演示
安装CMSIS设备包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)设备包，才能从调试角度完全支持设备。这些设备包内含存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。请使用MDK-Arm微控制器开发套件(Keil)® V5.38.1及以上版本。
- 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。
- 在Pack Installer窗口中，搜索“MCXW”以显示MCXW71系列。点击MCXW7XX名称，右侧会出现NXP:
MCXW71_DFP包。点击设备包旁的"Install"(安装)按钮。这个流程需要互联网连接才能成功完成。 - 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / /mdk - 选择调试配置
- 右击项目，并选择项目选项：
- 现在，转到“调试”选项，选择“CMSIS-DAP ARMv8-M调试器”。点击OK(确定)按钮。
- 要构建演示项目，请选择"Rebuild"按钮(用红色突出显示)。
- 构建将完成，并且不会报错。
MCUXpresso for VS Code
使用VS Code构建和运行示例
MCX W系列快速入门
前提条件
本示例适用于Windows 10，但MCUXpresso for Visual Studio Code也可以轻松安装在MacOS和Linux上。
- 按照MCUXpresso for VS Code扩展的软件安装步骤进行操作
- 下载或获取MCUXpresso SDK for FRDM-MCXW71 (
SDK_2_16_000_FRDM-MCXW71.zip)
硬件要求
- FRDM-MCXW71
- 1根Type-C USB线缆
准备硬件
本实验针对恩智浦MCX W评估套件(FRDM)。该套件提供丰富的连接外设，帮助用户评估设备。它还包括一个板载硬件调试器。该硬件调试器已预编程了CMSIS-DAP固件，供本实验使用。为了在示例中显示调试消息，实验室通过同一硬件调试器连接到通信端口。
获取MCUXpresso for VS Code
- 打开Visual Studio Code，点击左侧面板上的MCUXpresso图标[x]
- 要进行下一步操作，请点击下图所示的“已安装存储库”面板。
添加恩智浦MCUXpresso SDK
恩智浦扩展添加了一些工具，可以帮助将软件存储库添加到Visual Studio Code工作区。软件存储库可以从以下3个来源提供：
- 远程Git URL
- 恩智浦MCUXpresso SDK存档文件
- 现有的Git文件夹
本节将使用作为前提条件提供的SDK存档文件导入MCX W微控制器的MCUXpresso SDK。
- 在“已安装存储库”面板中点击“导入存储库”按钮。 在添加第一个存储库之前，会显示一个按钮。以后，用户可以点击“已安装存储库”部分右上角的“+”号来添加存储库。
- 选择“本地存档”选项，导入提供的MCX W SDK存档文件。
- 找到MCX W SDK文件所在的位置，填写“存档”条目(在Downloads文件夹中)。
- 找到一个文件夹，作为SDK的公共“目标”存储位置。(例如
C:\Users\NXP\Desktop\VSCODE_SDK)。给新的SDK命名，本例中为SDK_2_16_000_FRDM-MCXW71 - 点击“导入”。MCX W SDK就会被解压到本地文件夹，并添加到“已安装存储库”面板中。
导入示例项目
恩智浦扩展提供了一个“项目”窗格，帮助开发人员将项目导入到工作区。用户有3种途径可以导入新的项目：从存储库、从本地项目或从存档项目。本节将演示如何从刚添加到“已安装存储库”面板的SDK导入一个MCX W示例。
- 点击“从存储库导入示例”。如果当前工作区没有项目，会显示一个按钮。以后，可以使用“项目”部分右上角的符号来导入其他项目。点击'[II\]'符号来添加存储库示例。点击'[+]'符号来导入之前由MCUXpresso for VS Code扩展创建的PC上的项目。点击'[ ]'符号来导入之前由MCUXpresso for VS Code扩展创建的存档文件中的项目。
- 在“从存储库导入示例”窗口中填写适当的信息。点击“选择存储库”，从可用/已安装存储库列表中选择一个。 选择
SDK_2_16_000_FRDM-MCXW71 - 点击“选择工具链”，从可用构建工具列表中选择一个。MCUXpresso安装程序提供了
gcc-arm-none-eabi-13.2.1默认选项。该工具还会在其他默认位置查找MCUXpresso IDE安装。这些可能会被列为GNU Arm工具链的其他选项。 选择gcc-arm-none-eabi-13.2.1选项 - 点击“选择板”，查看所选存储库支持的板。较长的板列表可以通过在可用选择区域中输入来进行筛选。选择"FRDM-MCXW71"。选择板后，会显示该板的图片，以帮助用户确认选项。
- 点击“选择模板”，显示所选存储库中可用的示例列表。 长列表示例可以通过在可用选择区域中输入来进行筛选。(例如，输入Hello来筛选Hello World示例)。选择
demo_apps/hello_world - 点击“位置”字段的浏览。 选择一个文件夹位置来创建新项目。
- 点击“创建”。这会在您的“项目”面板中添加MCX W的新“Hello World”示例。
构建项目
构建流程在创建项目时配置。用户可以点击项目视图中的一个图标启动构建。 点击项目名称右边的构建图标，项目构建开始。如果想切换回MCUXpresso扩展视图，可以点击左侧导航栏中的“X”图标。您可能仍然处于前一节的资源管理器视图。
- 点击
hello_world项目右边的构建图标。构建流程就会开始。界面底部的“输出”终端选项卡显示构建进度。 - 您也可以右击项目名称，显示更多的构建选项。点击Rebuild或Clean Build，之前构建的残留文件会删除，项目重新构建。否则，点击Build Selected，会输出“no work to do”。
构建流程完成后，应该返回一个0的退出码，表示成功。
烧写和调试项目
MCUXpresso for Visual Studio Code可以让用户为恩智浦微控制器编程和调试项目。这些步骤需要正确安装和配置硬件调试器驱动程序。MCUXpresso for Visual Studio Code支持使用恩智浦、Segger和PEmicro等主流硬件调试器。MCUXpresso安装程序提供了为不同硬件调试器安装支持的选项。
启动调试会话之前，构建好的项目输出二进制文件会烧写到目标板上。调试会话提供一些控件和视图，帮助开发人员分析项目的运行情况。下面的步骤会展示如何成功地烧写和编程MCX W FRDM评估套件。
- 确认板载硬件调试器已连接到PC的USB端口。
- 点击“Debug Probes”窗格中的刷新箭头，检测已连接的硬件调试器。
开始调试会话的第一步是将构建好的项目镜像烧写到目标设备。在选中的项目右边，点击常见的“播放”三角形图标。
Visual Studio Code调试会话为用户提供一个不同的“运行和调试”视图。这可以从左侧导航栏现在被高亮显示的Bug图标看出。以下图片标注了一些关键的工具：
- Start Debug：启动调试的另一种方式
- Debug Controls: 控制调试的暂停、单步跳过、单步进入、单步跳过、重启和停止
- Variables：显示局部变量和寄存器的值
- Watch：添加表达式来持续监测
- Breakpoints：添加、切换和查看目标代码
- Call Stack：程序中的活动子程序列表
- Status Ribbon：界面底部的状态栏会改变文本和/或颜色的状态为橙色
调试器固件
SEGGER J-Link教程
- 下载J-Link软件。进入SEGGER下载页面：SEGGER Downloads
- 展开“J-Link软件和文档包”部分。
-
选择与您的操作系统匹配的软件，然后下载最新版本。
接受条款并下载软件
- 双击执行刚下载的
.exe文件。遵循安装说明，直到J-Link安装完成。
- 一切就绪
