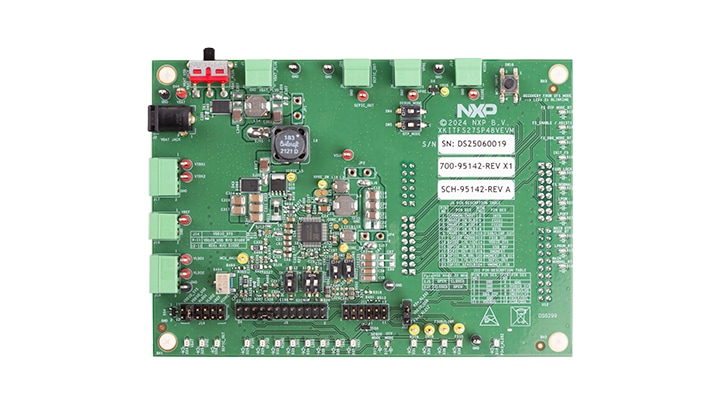

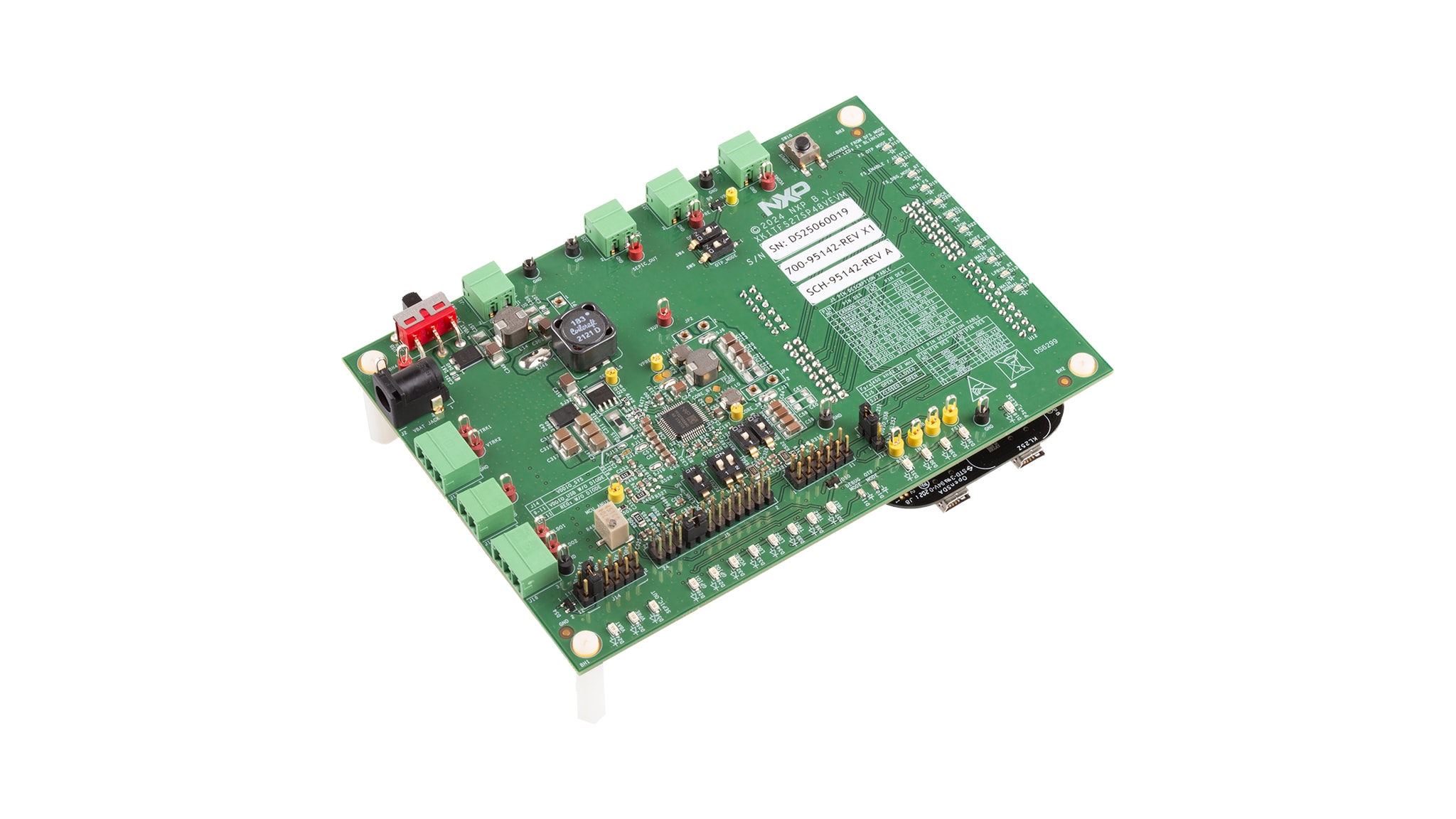

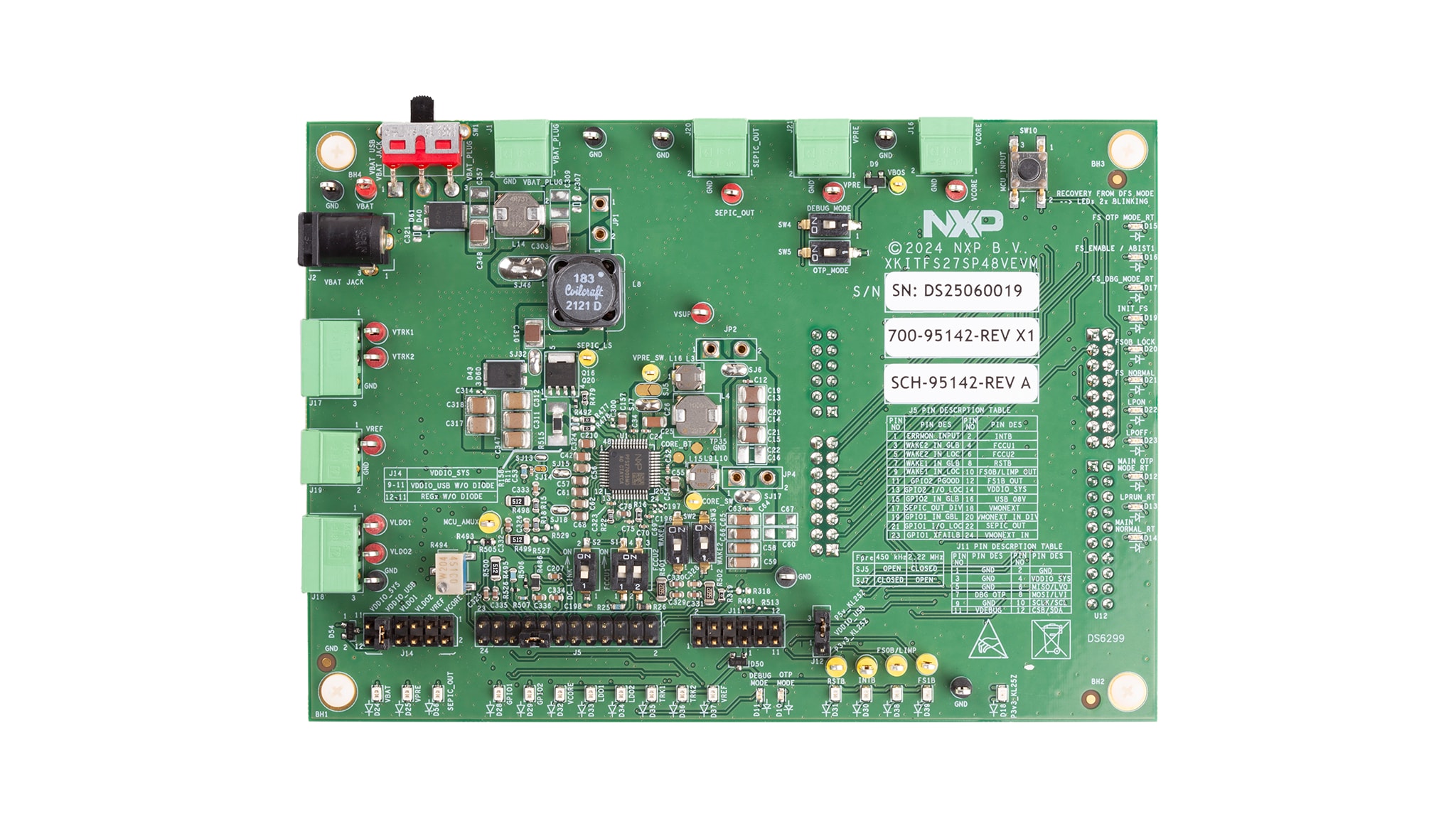

FS27安全SBC 48V SEPIC评估板

KITFS27-SP48VEVM
正常供应

滚动图片以放大

KITFS27-SP48VEVM可轻松为客户配置FS2700系列。该评估套件提供充分的灵活性，可在主域和安全域中全面体验器件的各项功能。所有稳压器均可通过连接器访问。非用户信号，如DC/DC开关节点，被映射到测试点上。它面向48V汽车应用。

KL25Z FRDM连接到板，与FS27 NXP GUI软件结合使用，可以完全配置和控制FS27 SBC。该板可独立使用，也可通过USB接口控制。

此板装有FS27系列超集部件，用于器件评估。板上焊接的部件可以编程(OTP) 3次，并且可在编程前后在模拟模式下根据需要测试任意多个配置。器件编程不需要额外的工具或板。

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

电源管理

安全SBC

  • FS27: 面向ASIL D等级应用的12V/24V/48V安全系统基础芯片

特性

连接

  • 插入FRDM-KL25Z MCU后，可通过USB连接轻松连接至软件GUI (访问SPI/I²C总线、IO、安全输出、调试、AMUX、稳压器)，USB连接还可用于寄存器访问、OTP模拟和编程

电源管理

  • VBAT电源连接器(插孔和Phoenix，最大70V)
  • VPRE输出电压：5V至6.35V，电流为2.5A
  • SEPIC拓扑输出高达18V
  • VCORE输出电压：0.8V至5.0V，电流为3.5A
  • LDO1和LDO2，从1.0V至5.0V，电流为400mA
  • VTRK1和VTRK2，从1.0V至5.0V，电流为150mA
  • VREF用于外部ADC参考，从1.8V至5.0V，电流为80mA

通用规格

  • FS0B/LIMP和FS1B外部安全引脚

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 连接器支持轻松接入数字信号
  • 可轻松配置前端和后端电源拓扑

组件

  • 指示信号或稳压器状态的LED
  • 测试外部VMON的模拟可变电阻
  • LQF48非焊接插座，可对多个器件进行功能测试和编程。由于插座本身的限制，所有输出电流应限制在最大1A以内

购买选项

KITFS27-SP48VEVM-Image

点击展开

KITFS27-SP48VEVM
正常供应

FS27 Safety SBC 48 V SEPIC Evaluation Board.

    $530.00 USD
    现货 :5

    正常情况下 1-2个工作日内发货

    加入购物车
