BMx7318 48V BMS评估板

EVBMA7518S48V 全新

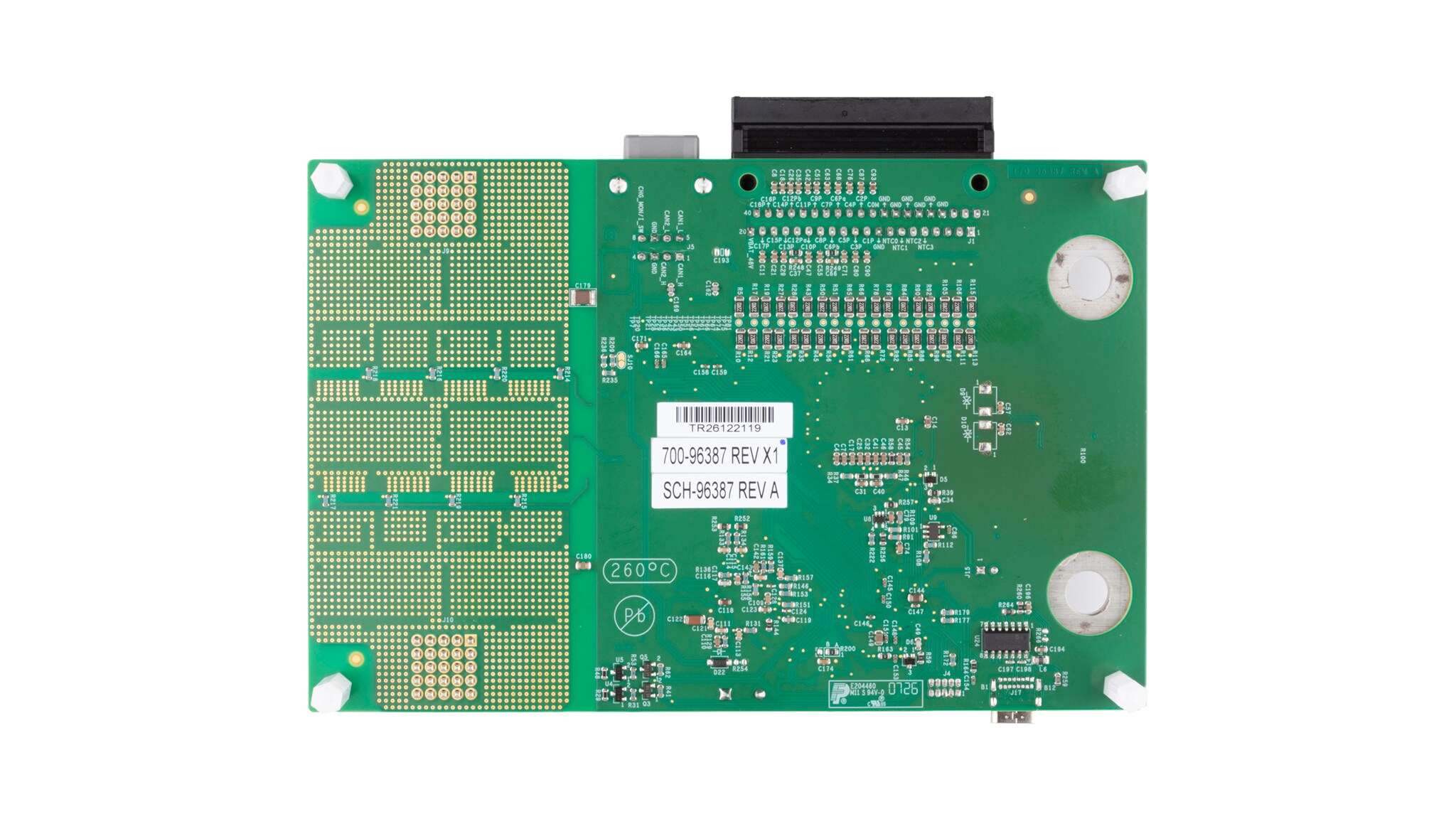

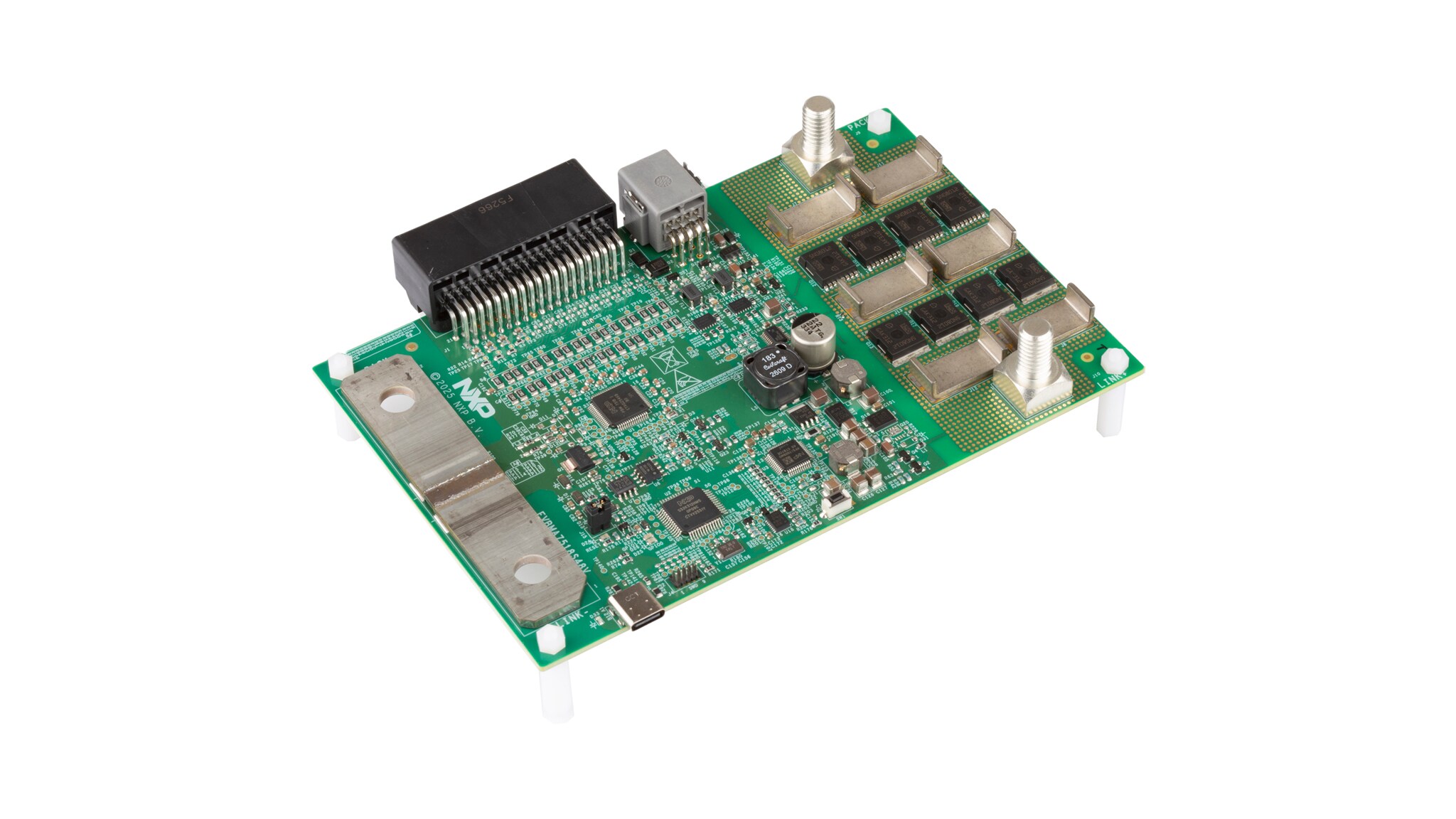

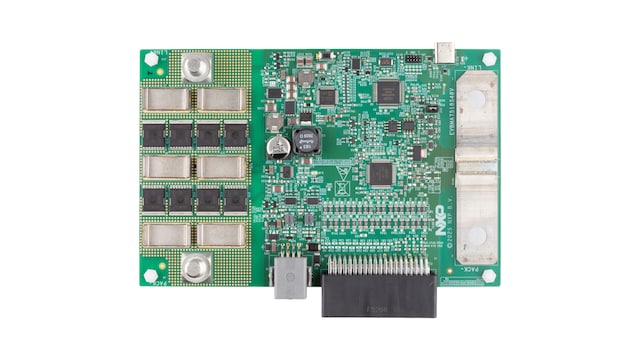

点击图片以展开

EVBMA7518S48V提供了一套完整的48V电池管理系统(BMS)解决方案，适用于汽车和工业应用。该板集成了一颗BMA7518，该器件通过S32K312微控制器(MCU)进行控制。BMA7518可测量包含4至18个电芯的锂离子电池。

BMA7518通过非隔离式串行外设接口(SPI)与MCU进行通信，而板外通信则采用具有变压器隔离功能的变压器物理层(TPL)接口。该MCU由FS27系统基础芯片(SBC)供电，直接取自48V直流(VDC)电源。

该板还集成了用于充放电控制的MOSFET驱动器，并包含一个用于及时过流(OC)保护的冗余电流测量通道，从而提升了整体功能安全。

框图

EVBMA7518S48V

BMx7318 Evaluation Board for 48 V BMS Application
获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

电源管理

12V/24V/48V SBC解决方案

  • FS27: 面向ASIL D等级应用的12V/24V/48V安全系统基础芯片

电池管理

电芯控制器

特性

核心功能

  • 48V BMS架构
  • 板上搭载一颗BMA7518器件，具有以下特性：
    • 以高精度测量最多18个电芯的电压
    • 支持10通道温度感测
  • 电芯均衡电流高达300mA
  • 采用48V SBC (FS27)和MCU (S32K312)实现
  • 通过双通道MOSFET驱动器实现ASIL C或更高等级的过流保护

连接

  • BMA7518和MCU之间的SPI通信
  • 双通道控制器局域网(CAN)接口，用于与控制器或图形用户界面(GUI)进行通信
  • 一个外部通用异步收发器(UART)接口，用于与GUI进行通信

购买选项

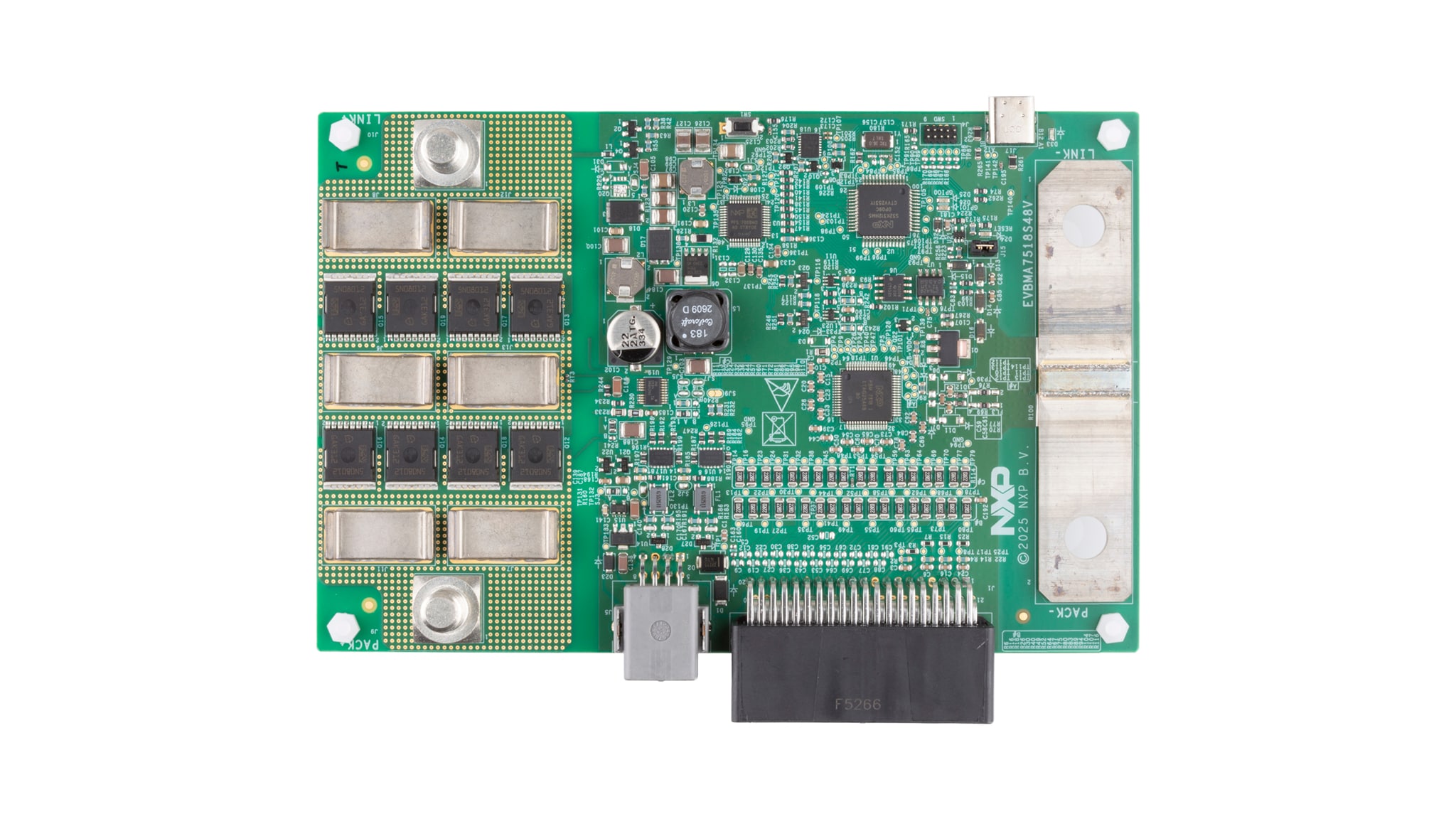

EVBMA7518S48V-Image

点击展开

EVBMA7518S48V
正常供应

BMx7318 48 V BMS Evaluation Board.

    $250.00 USD
    现货 :9

    正常情况下 1-2个工作日内发货

    加入购物车
