FRDM i.MX 95开发板

FRDM-IMX95
正常供应

滚动图片以放大

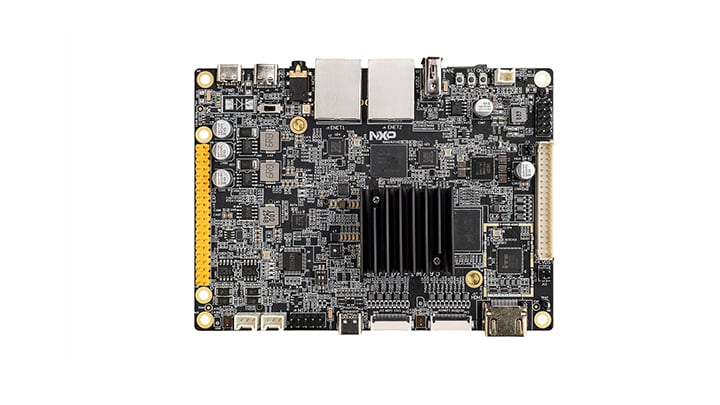

FRDM‑IMX95是一款低成本、紧凑型开发板，基于强大的采用15mmx15mm封装的i.MX 95应用处理器构建。它专为快速原型设计与评估而打造，提供先进的AI加速能力、丰富的多媒体性能以及基于Wi-Fi 6三频IW612 M.2模块的连接，是现代边缘设计的理想之选。

凭借灵活的扩展接口、全面的软件支持以及集成的GoPoint (一个简化关键用例探索的直观演示界面)，FRDM‑IMX95适用于高级HMI系统、工业联网、边缘网关、视觉处理以及AI驱动型应用。

框图

FRDM I.MX95

FRDM-IMX95 Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

i.MX 9处理器

  • i.MX95: i.MX 95应用处理器系列：支持功能安全的高性能平台，带eIQ® Neutron NPU

接口

通用I/O(GPIO)

  • PCAL6408A: 低压转换8位I²C总线/SMBus I/O扩展器
  • PCAL6524: Ultra-Low-Voltage Translating 24-Bit Fm+ I²C-Bus/SMBus I/O Expander

3.3V/5V IO CAN收发器

电源管理

VBUS保护

数据保护

5V PMIC解决方案

  • PF53: 带AVP和看门狗的12A/8A/15A内核电源稳压器
  • PF09: 面向高性能应用的9通道PMIC，符合ASIL D和SIL 2安全等级

通用负载开关

LED驱动器

  • PCA9632: 4位Fm+ I²C总线低功率LED驱动器

模拟及混合信号

实时时钟

  • PCF2131: Nano-Power Highly Accurate RTC with Integrated Quartz Crystal

无线连接

Wi-Fi® +蓝牙® + 802.15.4

  • IW612: 2.4/5GHz双频1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4三频解决方案

特性

处理器

存储器

  • 8GB LPDDR4X-4000
  • 32GB eMMC 5.1
  • MicroSD插槽
  • 电子可擦除、可编程只读存储器(EEPROM)

显示器和摄像头接口

  • 1个4通道组合MIPI-DSI/CSI (FPC 22引脚连接器)
  • 1个4通道LVDS到HDMI (HDMI连接器)
  • 1个4通道LVDS (2x20引脚HDR)
  • 1个4通道MIPI-CSI (FPC 22引脚连接器)

无线​

音频

  • 3.5mm音频插孔，支持MQS
  • 支持PDM麦克风

连接

  • 1个USB 3.0 Type-C连接器
  • 1个USB 2.0 Type-A连接器
  • 两个GbE RJ-45
  • 两个CAN接头(HDR)
  • 两个20引脚扩展接口(EXPI) HDR
  • 两个5引脚HDR，用于I²C、ADC和CAN

调试

  • 通过USB Type C的UART

购买选项

FRDM-IMX95-Image

点击展开

FRDM-IMX95
正常供应

FRDM i.MX 95 Development Board.
