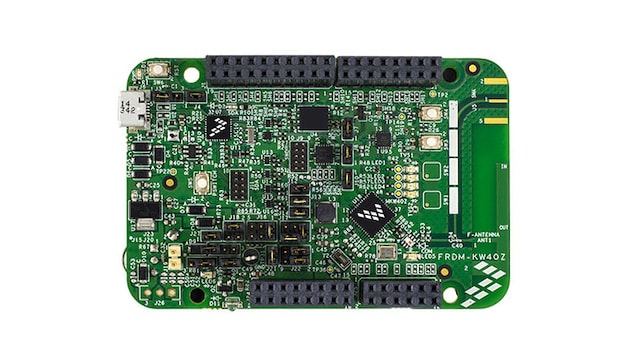

面向Kinetis® KW40Z/30Z/20Z MCU的Freedom开发平台

FRDM-KW40Z
正常供应

滚动图片以放大

FRDM-KW40Z是采用基于Arm® Cortex®-M0+处理器的Kinetis® W系列KW40Z/30Z/20Z (KW40Z)的低成本开发平台，具有集成的2.4 GHz收发器，支持Bluetooth® Smart/Bluetooth® Low Energy v4.1和/或IEEE® 802.15.4-2011标准。

FRDM-KW40Z套件包含两个电路板，支持点到点开箱即用的连接。每个电路板可配置为FRDM开发板或FRDM Shield扩展板。FRDM-KW40Z的硬件规格与Arduino® Rev3引脚布局兼容，提供了丰富的扩展板选项。

FRDM-KW40Z具有高灵敏度、带PCB F-天线的优化2.4 GHz无线电(可以绕过它，通过SMA连接与测试设备相连)、多个电源选项、推拉式及电容式触摸按钮、开关、LED和集成传感器。

产品详情

支持的器件

无线连接

多协议MCU

  • KW40Z: Kinetis® KW40Z-2.4 GHz双模式：BLE和802.15.4无线连接微控制器(MCU)，基于Arm® Cortex®-M0+内核

低功耗蓝牙

  • KW30Z: Kinetis® KW30Z-2.4 GHz Bluetooth Low Energy (BLE 4.1)微控制器，基于Arm® Cortex®-M0+内核

Zigbee

  • KW20Z: Kinetis® KW20Z-2.4 GHz 802.15.4无线连接微控制器(MCU)，基于Arm® Cortex®-M0+

特征

微控制器

    支持MKW40Z160VHT4、MKW30Z160VHM4、MKW20Z160VHT4 Kinetis® W MCU

    MKW40Z Arm® Cortex®-M0

  • 高达48 MHz的Cortex-M0+ MCU
  • 160 KB闪存，20 KB SRAM
  • DMA, ADC, DAC, CMP, TMRs, SPI, I²C, UART, CMT
  • AES128安全硬件和真随机数生成器

电源管理

  • 多种DC-to-DC电源选项(旁路、降压、升压)

射频特性

  • 高性能2.4 GHz收发器，支持Bluetooth® Low Energy v4.1和IEEE802.15.4-2011
  • -91 dBm Bluetooth Low Energy和-102 dBm 802.15.4接收灵敏度
  • 高达+5 dBm可编程的发射输出功率
  • 6.5 mA / 8.4 mA Rx/Tx功耗(支持DC-to-DC)
  • PCB反向F型天线和SMA射频端口
  • 仅需极少的匹配组件和外部换衡器
  • 外置256 KB串行闪存，支持无线固件更新

调试

  • OpenSDA调试接口

传感器

  • FXOS8700CQ - 低功率6轴线性加速度传感器和磁力计

软件/协议栈

  • Bluetooth Low Energy主机协议栈和应用概要
  • IEEE 802.15.4-2011 MAC/PHY
  • 恩智浦® Simple MAC (SMAC)

用户组件

  • 多个开关
  • 推拉式和电容式触摸按钮
  • LED
  • 红外

购买选项

FRDM-KW40Z-Image

点击展开

FRDM-KW40Z
正常供应

Freedom Development boards for Kinetis KW20Z, KW30Z and KW40Z MCUs.
